Построение распределенных VoIP сетей без применения гибких коммутаторов

В то время как продолжает расти рынок операторов связи, предоставляющих услуги недорогих междугородних и международных звонков, многие провайдеры начинают осознавать, что оборудование для передачи голоса по IP протоколу (Voice over IP - VoIP), можно и нужно использовать не только для предоставления услуг связи, но и для построения частных телефонных сетей, для развития операторских сетей с поддержкой концепции TriplePlay (предоставлением услуги IP TV, телефонии и доступа в Интернет по одной транспортной среде) и для решения задач телефонизации для корпоративных заказчиков.

В связи с этим в последнее время все больше возрастает спрос на оборудование для IP сетей, и в этой ситуации далеко не все потребности конечного заказчика в лице оператора связи или компании удовлетворяет существующее предложение. В мае этого года на 17-й международной выставке «Связь-Экспокомм-2005» компания Натекс Нетворкс анонсировала линейку VoIP маршрутизаторов нового поколения серии VoiceCOM. Как уже говорилось, необходимость разработки новой линейки оборудования была продиктована потребностями рынка в секторе VoIP оборудования и тенденций развития этой отрасли в целом.

Серия VoiceCOM включает в себя следующие модели: VoiceCOM 90, VoiceCOM 110 - 130 и VoiceCOM 220, различающихся количеством и видом аналоговых и цифровых (ISDN PRI) интерфейсов.

VoiP маршутизаторы серии VoiceCom100 представляют собой устройства нового поколения для построения VoIP сетей. VoiceCom100 является полноценным SIP привратником (поддерживает до 100 внешних SIP устройств) и шлюзом с функциями АТС и мощными механизмами маршрутизации IP. Маршрутизаторы VoiceCom обеспечивают построение географически-распределенных сетей IP телефонии с единым планом нумерации без центрального гибкого коммутатора вне зависимости от топологии сети и количества требуемых интерфейсов. Возможность создания плана нумерации на каждом из устройств, анализ А и Б префиксов, маршрутизация по направлениям, функции тарификации, полный спектр услуг для абонентов выводят VoiceCom на новый уровень решений VoIP.

Встроенная русифицированная система IVR и WEB интерфейс позволяют гибко управлять маршрутизатором на расстоянии.

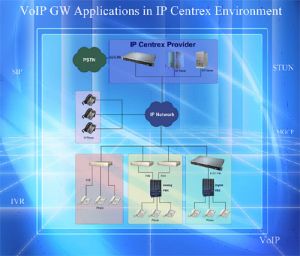

Распределенная VoIP сеть с применением центрального узла коммутации на базе VoiceCom

Голосовые шлюзы VoiceCom

Функционал IP, наличие встроенного 4-х портового Fast Ethernet коммутатора и внешнего маршрутизируемого Fast Ethernet интерфейса обеспечивает использование VoiceCom100 в качестве пограничного маршрутизатора для небольших локальных сетей (до 10 компьютеров). Механизмы встроенного сетевого экрана, фильтры списков доступа по IP и портам, поддержка NAT/PAT, поддержка IPSEC VPN, поддержка статической и динамической маршрутизации, наличие встроенного механизма от DOS атак обеспечивают высокий уровень безопасности в сети.

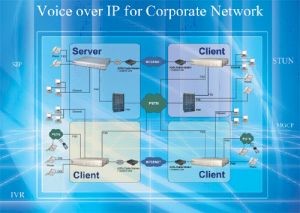

Частная корпоративная телефонная сеть

Голосовые шлюзы VoiceCom

VoiceCom100 обладают уникальной функцией прямого абонентского выноса от центральной телефонной станции. Телефон, подключенный к VoiceCom100 в режиме работы шлюза в качестве абонентского выноса, получает тон непосредственно от станции, а не от шлюза. В частных случаях, такое приложение позволяет осуществлять вынос нумерации больших телефонных станций посредством VoiceCom100 через IP сеть с предоставлением всех сервисов телефонной станции до конечного абонента.

Функция прямого абонентского выноса:

Голосовые шлюзы VoiceCom

Опциональная система Автопровизионинга – VoiceCom APS System обеспечивает автоматическое управление большими распределенными VoIP сетями. VoiceCom APS System применяется для автоматической поддержки маршрутизаторов VoiceCom, автоматического обновления системного ПО маршрутизаторов, группового или индивидуального программирования настроек маршрутизаторов, детализированного логгирования их работы.

Комплект поставки маршрутизаторов: устройство, инструкция для быстрой инсталляции, технический паспорт, диск с документацией, блок питания, соединительные шнуры.

Голосовые маршрутизаторы VoiceCom работают по мультимедийному протоколу SIP (Session Initiation Protocol). Выбор на SIP пал по ряду причин, прежде всего это стоимость разработки, которая значительно снижается при его использовании, простота отладки - дает большое преимущество, так как чтение отладочной информации доступна для понимания даже не высоко квалифицированному специалисту, скорость обработки вызовов и конечно же использование SIP в сетях 3G, что безусловно говорит о предпосылках к популяризации этого протокола и постепенном вытеснении H323.

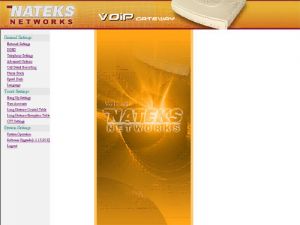

Локализованный веб-интерфейс, а также интуитивно-понятная структура меню позволяет без труда освоить и понять базовую логику работы шлюза.

Голосовые шлюзы VoiceCom

Меню состоит из 6 пунктов:
«основные настройки» - описывают основные моменты работы шлюза,
«настройка транков» - позволяет более четко и тонко отстраивать работу аналоговых FXS/FXO интерфейсов,
«статус» - вывод системной информации о состоянии устройства, «настройки маршрутизации» - записи статической маршрутизации и RIP,
«настройка брандмауэра» и
«системные настройки».

Настроив сетевой IP адрес WAN интерфейса, шлюз готов к применению в качестве маршрутизатора (возможно переключение в режим «мост») и может обеспечивать беспрерывный выход в сеть Интернет для небольшой локальной сети, которой в свою очередь IP адреса раздаются DHCP сервером, а встроенный брандмауэр защитит шлюз от сетевых атак извне. В дополнение к этому, устройство вместило в себя довольно богатый набор функций: это и средства аутентификации PPPoE и PPTP, позволяющие использовать шлюз без применения дополнительных устройств аутентификации, и регистрация на серверах DynDNS, необходимая при работе с динамическими публичными IP адресами, и централизованное управление, облегчающее администрирование крупных сетей.

Сводные технические характеристики:

Функции IP:

  • WAN : Static IP, PPPoE, DHCP, PPTP, L2TP
  • NAT : Virtual Server, DMZ, Port Triggering
  • Traversal: STUN, UPnP, Outbound Proxy, Pass-through NAT
  • Firewall : IP/MAC/PORT/URL filtering
  • QoS : Приоретизация очередей (RTP в первую очередь), DiffServ, IP Precedence, ограничение скорости на WAN/LAN портах, Приоретизация по LAN портам, поддержка 802.1q на LAN портах с программной привязкой VLAN ID на каждый LAN порт (Triple Play).
  • DDNS : DynDns, TZO, Peanut Hull, 3322
  • Anti-DoS:блокирование атак на протоколы TCP, UDP, IP, ICMP, SYN flood, IP spoofing, Ping of Death, Tear Drop
    Маршрутизация: RIP1, RIP2, RIP1&2, статическая
  • ALG : IPSEC pass through, IPV6 pass through, PPPoE pass through
  • NTP : 3 configurable Time Server address, Time Zone support
  • Режим маршрутизатора и моста
  • Inbuilt DHCP server

Функции VoIP:

  • Кодеки : G.711 a/u, G.726, G.729A, G.723.1
  • G.165/G.168 эхоподавление
  • Программируемые буферы джиттеров
  • Тонгенерация, программирование и автоопределение сопротивления на линии
  • Определение- подавление молчания в тракте CNG
  • Поддержка АОН - DTMF, FSK (определение и генерация). поддержка CLIR
  • In-band, Out-of-Band DTMF relay (RFC2833, SIP INFO)
  • T.30 (GIII), T.38 FAX relay
  • Per call RTP packet transmission summary
  • Встроенный IVR сервер
  • Поддержка режимов Hot-Line и Warm-Line
  • Определение изменения полярности (FXO) и генерация (FXS)

Абонентские функции:

  • Waiting, Hold, Transfer, Forward, Speed Dial, Repeat Dialing,
  • 3-way calling (совместим с Media Server)

СОВМЕСТИМОСТЬ С ГИБКИМИ КОММУТАТОРАМИ:

    • Nateks Networks VoiceCom 8000
    • Net2Phone
    • PartySip
    • DynamicSoft
    • CISCO BTS10200 Softswitch
    • Alcatel 1000 Softswitch
    • Vocal
    • SysMaster
    • CCL Proxy Server (Taiwan)
    • CHT-TL Proxy (Taiwan)
    • Nortel MCS5200
    • FreeWorldDialup (FWD)
    • NEC SV7000
    • WalkerSun WCS series
    • SipGate
    • IPtelAsterisk
    • NTC
    • MKC Networks
    • OnDo
    • Tellink
    • Welltech

СОВМЕСТИМОСТЬ С ГОЛОСОВЫМИ ШЛЮЗАМИ:

  • CISCO AS5300/5400/5350
  • AudioCodes IPmedia 2000

Вариации построения сетей на базе этих устройств ограничены лишь фантазией инженеров-проектировщиков. Стандартные решения абонентского выноса, проброс телефонных линий в удаленный офис, объединение АТС удаленных офисов настраиваются в течении 10 минут. Но есть одна отличительная особенность - VoIP сети можно строить без Softswitch-а (IP ATC) используя опцию Private Network. После ее активации появляется возможность создавать RTP relay и коммутировать вызовы между шлюзами, находящимися за NAT. Количество одновременных соединений в режиме RTP relay достигает 6.

Отдельно хотелось бы осветить возможность применения VoiceCom в качестве абонентских устройств в Metro TriplePlay сетях нового поколения.

Широкополосные операторские сети нового поколения строятся с учетом внедрения мультисервисных услуг, помимо предоставления доступа в Интернет. К таким услугам относятся: передача видео и телевизионного сигнала с гарантированным качеством канала, предоставление услуг IP телефонии. Архитектура сети при этом остается неизменной: применение технологии Multi-Gigabit MPLS на магистрали с решением VLAN или PPPoE по Ethernet или xDSL – в качестве решения «последней мили». Однако немаловажная задача ложится и на абонентские устройства – гарантированно передать приоретизированный трафик голоса, видео и данных, при этом обеспечив его логическую ассоциацию с физическими абонентскими портами. Общая структура приложения приведена ниже:

Голосовые шлюзы VoiceCom

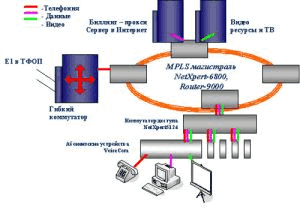

Принцип построения мультисервисной Triple-Play сети

Как это реализовано в универсальных машршрутизаторах VoiceCom?

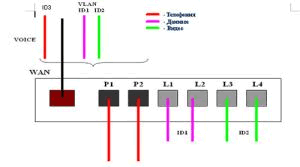

На WAN порт маршрутизатора приходит тегированный 802.1q трафик. Маршрутизатор умеет распознавать тэги VLAN и коммутировать пакеты на определенные физические Ethernet порты. Допустим, в операторской сети в VLAN ID1 предается Интернет трафик, в VLAN ID2 видео и Интернет ТВ, а к VLAN ID3 относится трафик Интернет телефонии.

Голосовые шлюзы VoiceCom

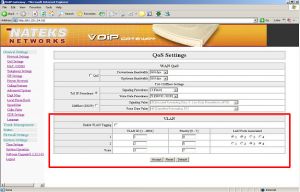

Маршрутизатор в данном приложении коммутирует Интернет трафик на два выделенных LAN порта L1 ~ L2, видео - трафик на два выделенных порта L3 ~ L4, а телефонию терминирует непосредственно на телефонные порты P1~P2. Таким образом, операторы услуг могут использовать одно устройство для предоставления двух квартирам телефонного номера, доступа в Интернет и услуг Видео-ТВ, либо, благодаря гибкому механизму программного ассоциирования VLAN ID с физическими LAN портами, создавать приоретизированный и защищенный Ethernet канал к корпоративным ресурсам. Данная функция настраивается в меню, отвечающее за конфигурирование VLAN тэгов, их ассоциации с LAN портами и выставление приоритетов очередей в зависимости от VLAN ID.

Голосовые шлюзы VoiceCom

Хотелось бы отметить, что несмотря на новизну, оборудование VoiceCOM прошло успешные полевые испытания как партнерами Nateks Networks так и операторами связи и зарекомендовало себя как недорогое и надежное оборудование для построения VoIP сетей.

По материалам компании Натекс
