FlexGain    СИСТЕМА ТЕХНОЛОГИЧЕСКОЙ СВЯЗИ

в составе оборудования FlexGain A155, FlexGain A2500 Extra и гибкого мультиплексора Nateks MMX

Система технологической связи производства НАТЕКС предназначена для сбора и передачи сигналов телемеханики и РЗА через волоконно-оптические линии связи.

В состав системы входят мультиплексоры синхронной цифровой иерархии FlexGain A155 и FlexGain A2500 Extra предназначенные для организации синхронных цифровых трактов на ВОЛС со скоростью 155, 622, 2500 Мбит/с, выделением/добавлением потоков Е1 и Ethernet (100 Мбит/с). Для сбора и передачи сигналов телемеханики в протоколы верхнего уровня МЭК 870-5-101 и МЭК 870-5-104 используются первичные мультиплексоры Nateks MMX.

Подключение к устройствам телемеханики осуществляется через цифровые интерфейсы низкоскоростного мультиплексирования RS232, RS422, RS485, а также Ethernet (10 Мбит/с). Вместе с тем мультиплексор Nateks MMX оборудован аналоговыми интерфейсами FXO/FXS и двух- четырех- проводными окончаниями каналов тональной частоты с цепями управления E&M.

Для подключения дифференциальной защиты линии (ДЗЛ) в составе мультиплексора Nateks MMX используются следующие платы и блоки:

  • MMX-OS – конвертер оптического интерфейса IEEE С37.94 в E1 (G.704). Выполнен в виде платы, устанавливаемой в шасси мультиплексора Nateks MMX. Предназначен для подключения к микропроцессорным защитам производства компаний Areva (MiCOM P541 – P546), ABB и Siemens;
  • MMX-PW – блок преобразования команд от электронных ключей и управления электронно-механическими переключателями в цифровой протокол IEEE C37.94;
  • MMX-CON - конвертер интерфейсов для подключения микропроцессорных защит через интерфейс IEEE C37.94 и последующим преобразованием в интерфейс G.704 RS 485 или X.21. Предназначен для соединения микропроцессорных защит, передачи команд РЗА через системы передачи сторонних производителей.

Характеристики модулей для передачи сигналов РЗА

Плата MMX-OS

Данная плата устанавливается в кассету мультиплексора MMX и позволяет подключать оборудование по протоколу стандарта IEEE C37.94. Кроме данного вида связи в мультиплексор можно включать другие платы для обеспечения диспетчерской связи, мультиплексирования потоков E1, каналов ТЧ, Ethernet.

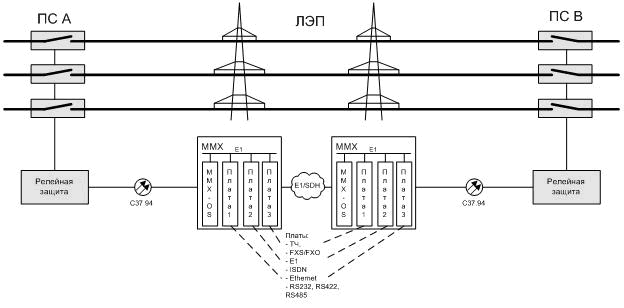

Типовая схема применения:

Применение MMX-OS

Технические характеристики платы MMS-OS

Общие характеристики



Количество интерфейсов E1

2 (1+1)

Количество оптических интерфейсов С37.94

2 (1+1)

Интерфейсы управления

RS-232, Ethernet

Аварийная индикация

1 светодиод питания модуля.
1 светодиод режима управления.
Светодиоды индикации режимов оптического порта.
Светодиоды индикации режимов портов Е1.

Форма исполнения

плата для установки в кассету ММХ

Интерфейсы Е1



Импеданс

120 Ом

Скорость передачи

2048 кбит/с ± 50 ppm

Линейный код

HDB3

Стандарт

ITU-T G.703, G.704, G.706, G.732, G.736, G.775, G.823

Чувствительность приемника

-12 dB short haul
-43 dB long haul

Фазовые дрожания

в соответствии с рек.  G.823

Тип разъема

DB-26, розетка (на панели MMX-Shelf)

Оптические интерфейсы



Длина волны

830 ±  40 нм

Скорость передачи

2048 кбит/с ± 100 ppm

Стандарт

IEEE C37.94

Тип разъема

BFOC/2.5

Интерфейс Еthernet



Стандарт

IEEE 802.3, 802.3u

Тип интерфейса

10/100 BaseT (автоопределение)

Скорость передачи

до 100 Мбит/с

Контроль потока

full/half duplex

Максимальный размер пакета

1536 байт

Питание



Напряжение питания

+5 B от кассеты MMX

Потребляемая мощность

< 5 Вт

Массогабаритные характеристики



Габариты модуля

260x231x20 мм

Масса модуля

0,5 кг

Условия эксплуатации



Температурный режим

-5 ¸ +45°С

Относительная влажность

5 ¸ 95 %, без конденсата


Блок конвертера MMX-PW

Предназначен для передачи команд РЗ и ПА по линиям с интерфейсом E1 или оптическим, стандарта IEEE С37.94.
Главным приоритетом является передача по интерфейсу стандарта IEEE С37.94.

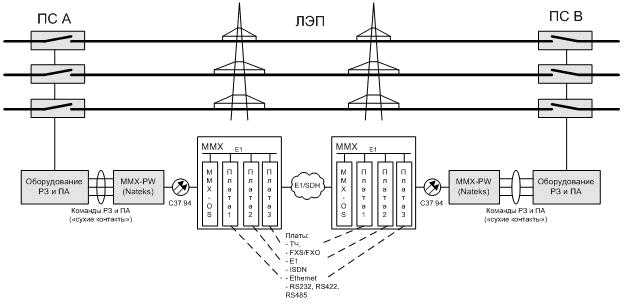

Типовая схема применения:

Применение MMX-PW

Технические характеристики блока конвертера MMX-PW

Общие характеристики



Количество интерфейсов E1

2 (1+1)

Количество оптических интерфейсов С37.94

2 (1+1)

Интерфейсы управления

RS-232, Ethernet

Количество входов команд РЗ и ПА

10

Количество выходов команд РЗ и ПА

10 (5 электронных и 5 электромеханических)

Аварийная индикация

1 светодиод питания модуля.
1 светодиод тестового режима.
1 светодиод режима управления.
2 светодиода аварий.
20 светодиодов индикации прохождения команд.
Светодиоды индикации режимов порта Fast Ethernet.
Светодиоды индикации режимов портов Е1.
Выходы MAJ Alarm и Minor Alarm.

Форма исполнения

плата в конструктиве MINIRACK высотой 1U для установки в стойку 19”.

Интерфейсы Е1



Импеданс

120 Ом

Скорость передачи

2048 кбит/с ± 50 ppm

Линейный код

HDB3

Стандарт

ITU-T G.703, G.704, G.706, G.732, G.736, G.775, G.823

Чувствительность приемника

-12 dB short haul
-43 dB long haul

Фазовые дрожания

в соответствии с рек.  G.823

Тип разъема

RJ-45, розетка

Оптические интерфейсы



Длина волны

830 ±  40 нм

Скорость передачи

2048 кбит/с ± 100 ppm

Стандарт

IEEE C37.94

Тип разъема

BFOC/2.5

Входы команд РЗ и ПА



Номинальное напряжение, DC

24В, 48В, 110В, 220В  -15% + 20%

Напряжение изоляции

5кВ

Электромеханические выходы команд РЗ и ПА



Максимальное напряжение, DC

300В

Максимальный ток

Изоляционное напряжение обмотка/контакты реле

4 кВ

Изоляционное напряжение открытые контакты реле

1кВ

Твердотельные выходы команд РЗ и ПА



Максимальное напряжение, DC

350В

Максимальный ток

Изоляционное напряжение управляющие контакты/коммутируемые

4 кВ

Интерфейс Еthernet



Стандарт

IEEE 802.3, 802.3u

Тип интерфейса

10/100 BaseT (автоопределение)

Скорость передачи

до 100 Мбит/с

Контроль потока

full/half duplex

Макс. размер пакета

1536 байт

Питание



Количество источников питания

2

Напряжение питания

-36…-72 В

Потребляемая мощность

< 10 Вт

Массогабаритные характеристики



Габариты модуля

483х230х43.5 мм

Масса модуля

2,0 кг

Условия эксплуатации



Температурный режим

-5 ¸ +45 °С

Относительная влажность

5 ¸ 95 %, без конденсата


Конвертер оптического интерфейса IEEE С37.94 в RS485 или X.21

Данный конвертер позволяет подключать оборудование MMX-PW, а также оборудование ДЗЛ с поддержкой интерфейса стандарта IEEE С37.94 к оборудованию ЦСП других производителей, не имеющих данного интерфейса.

Типовая схема применения:

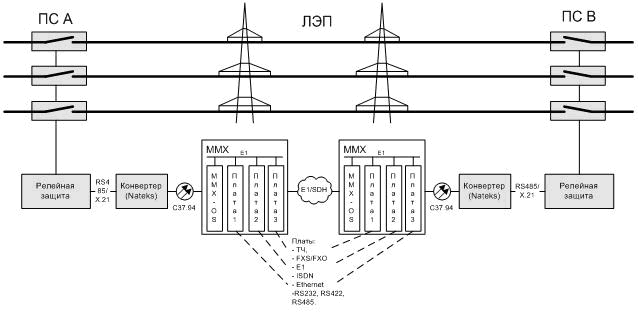

В данной схеме конвертер устанавливается на подстанции в релейном зале и преобразует сигналы X.21 или RS485 от оборудования РЗ в оптический интерфейс стандарта IEEE С37.94:

Применение конвертора оптического интерфейса

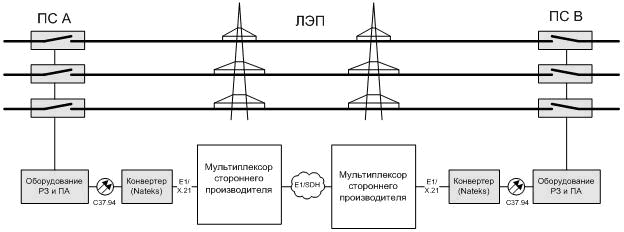

В данной схеме современное оборудование ДЗЛ, поддерживающее интерфейс стандарта IEEE С37.94 подключается к мультиплексору, не поддерживающему данный стандарт (не Натекс):

Применение конвертора оптического интерфейса

Технические характеристики конвертора оптического интерфейса

Общие характеристики



Количество интерфейсов E1

2

Количество оптических интерфейсов С37.94

2

Количество интерфейсов X.21

2

Количество интерфейсов RS-485

2

Интерфейсы управления

RS-232, Ethernet

Аварийная индикация

1 светодиод питания модуля.
1 светодиод режима управления.
Светодиоды индикации режимов оптического порта.
Светодиоды индикации режимов портов Е1.

Форма исполнения

конструктив для настольного применения или установки 19-дюймовую стойку

Интерфейсы Е1



Импеданс

120 Ом

Скорость передачи

2048 кбит/с ± 50 ppm

Линейный код

HDB3

Стандарт

ITU-T G.703, G.704, G.706, G.732, G.736, G.775, G.823

Чувствительность приемника

-12 dB short haul
-43 dB long haul

Фазовые дрожания

в соответствии с рек.  G.823

Тип разъема

RJ-45, розетка

Оптические интерфейсы



Длина волны

830 ±  40 нм

Скорость передачи

2048 кбит/с ± 100 ppm

Стандарт

IEEE C37.94

Тип разъема

BFOC/2.5

Интерфейсы X.21



Стандарт

ITU-T X.21

Тип разъема

DB-15F

Скорость передачи

512 кбит/с

Интерфейсы RS-485



Стандарт

EIA/TIA-485

Тип разъема

DB-9F

Скорость передачи

512 кбит/с

Интерфейс Еthernet



Стандарт

IEEE 802.3, 802.3u

Тип интерфейса

10/100 BaseT (автоопределение)

Скорость передачи

до 100 Мбит/с

Контроль потока

full/half duplex

Максимальный размер пакета

1536 байт

Тип разъема

RJ-45

Питание



Напряжение питания

-36…-72 В

Потребляемая мощность

< 7 Вт

Массогабаритные характеристики



Габариты модуля

483х230х43.5 мм

Масса модуля

2,0 кг

Условия эксплуатации



Температурный режим

-5 ¸ +45 °С

Относительная влажность

5 ¸ 95 %, без конденсата
