Гнучкий гібридний мультиплексор Nateks MMX
об'єднання технологій TDM - SDH - Ethernet
Особливості
- Інтеграція в SDH-мережі рівнів STM-1 і STM-4
- Вбудована технологія Megatrans
- Інтерфейсні модулі різного призначення ємності: ТЧ, E&M, FXO/FXS, RS232, RS485, V.27, V.28, Eth, G.37.94, "сухі" контакти, оптичні інтерфейси
- Інтеграція Ethernet в TDM-мережі з підтримкою маршрутизації, QoS і VLAN
- Інтеграція в мережі з пакетною передачею даних з використанням технології TDM over Ethernet
- Підтримка топологій: "точка-точка", "лінія", "зірка", "дерево", "кільце"
- Висока відмовостійкість за рахунок реалізації функцій резервування 1+1, 1:1, SNC TS 64k і SP-Ring групових та інтерфейсних модулів, а також користувацьких інтерфейсів
- Набір конструктивів 5U, 3U, 2.5U, 2U, а також конструктиви у виконанні IP67
Основні функціональні можливості
- Конструктивне виконання 5 видів шасі
| Шасі |
5U |
2.5U |
3U |
2U |
IP67 |
| Габарити (ШхВхГ), мм |
438х220х224 |
438х110х224 |
438х132х224 |
438х88х224 |
370х370х307 |
| Мініслотів |
4 |
4 |
4 |
9 |
4 |
| Повних слотів |
12 |
3 |
5 |
- |
4 |
| Кількість потоків E1 |
64 |
28 |
36 |
36 |
32 |
| Матриця крос-комутації, Мбіт/с |
128 |
56 |
72 |
72 |
64 |
- Підтримка до чотирьох портів STM-4/1
- Підтримка до 64 потоків Е1 з неблокованим крос-конектом N*64 кбіт/с
- Організація аналогових і цифрових групових каналів зв'язку для реалізації службового зв'язку, конференцзв'язку, диспетчерського зв'язку, каналів телеметрії і телемеханіки
- Резервування 1+1 модулів блоків живлення, матриці крос-комутації і керування
- Резервування 1+1 и 1:1 інтерфейсних модулів і трибутарних інтерфейсів
- Підтримка функцій резервування КИ 64К SNC і SP-Ring
- Підтримка функції TDMoEthernet
- Підтримка мережевих топологій: "точка-точка", "лінія", "зірка", "дерево", "кільце"
- Аналогові інтерфейси: FXS, FXO, 2-провідний ТЧ, 4-провідний ТЧ, ТЧ с E&M I, II, III, IV і V типів
- Цифрові інтерфейси: V.35/V.36/X.2/RS232/RS442/RS449/RS530/RS485 Ethernet 10/100/1000
- Інтерфейси спеціального призначення:
- С37.94 інтерфейс для підключення модулів РЗ і ПА
- інтерфейс телефонного апарату з власною батареєю
- Бінарні інтерфейси: "сухі" контакти
Технічні характеристики
Плата CPU-S SDH інтерфейсів рівнів STM-4/1 |
Інтерфейс |
STM-4/1 |
Кількість портів |
2 |
Тип оптичного п/п |
SFP |
Апаратне резервування |
1+1 |
Реалізація захисту |
SNC; MSP 1+1 |
Підтримка |
SSm і DCC Transparent |
Плата 4E1 |
Тип інтерфейсу |
G.703, G.704, G.706, G.732, G.736, G.823, I.431 |
Лінійний код |
HDB3 |
Кількість портів |
4 |
Швидкість передачі |
2,048 Мбіт/с ± 50 ppm |
Імпеданс |
75 або 120 Ом |
Типові додатки |
міжстанційний зв'язок цифрових АТС, високошвидкісні термінали, підключення потоків ISDN PRI (30 B+D), вузли цифрової крос-комутації, цифрові виділені лінії, резервування потоків 2,048 Мбіт/с |
Плата 8J64 співнаправлених інтерфейсів G.703.1 |
Інтерфейс |
співнаправленний інтерфейс ITU G.703 64 кбіт/с |
Роз'єм |
120 Ом, RJ-48 |
Кількість портів |
8 |
Довжина лінії |
до 500 метрів |
Контур зворотнього зв'язку |
корисне навантаження контура зворотнього зв'язку DTE, локальний контур зворотнього зв'язку |
Плата 8EM |
Тип інтерфейсу |
2/4 провідний програмований, з сигналізацією E&M, G.712, G.713, G.714, G.715 |
Кількість портів |
8 |
Смуга пропускання |
300 ... 3400 Гц, аналоговий сигнал, G.711 (A law) |
Імпеданс |
600 Ом |
Типові додатки |
модеми, міжстанційний зв'язок АТС, виділені канали ТЧ |
Плата RS232 |
Тип інтерфейсу |
V.24/V.28, V.110 пристрій DCE |
Кількість портів |
1 |
Швидкість передачі |
синхронний або асинхронний режим
56 кбіт/с або 64 кбіт/с
56 кбіт/с або 64 кбіт/с *n, n=1 - 2 |
Типові додатки |
комп'ютери, модеми, низькошвидкісні цифрові термінали |
Плата 6RS449/EIA530 |
Тип інтерфейсу |
RS449/EIA530 пристрій DCE |
Кількість портів |
6 |
Швидкість передачі |
nx64 кбіт/с (1 < n < 32) |
Типові додатки |
високошвидкісні цифрові термінали, вузлові сервери, маршрутизатори |
Плата “сухих” контактів |
Тип інтерфейсу |
“сухий” контакт |
Кількість портів |
8 |
Максимальний струм |
5A |
Максимальна напруга |
100 Vdc; 250 Vac |
Типові додатки |
інтерфейс станційного приміщення |
Плата С37.94/4С37.94 |
Тип інтерфейсу |
С37.94 SC |
Кількість портів |
1/4 |
Довжина хвилі |
820 нм |
Загасання |
для волокна 50 мікрон - 9,6 дБ
для волокна 62,5 мікрон - 15 дБ |
Типові додатки |
додатки електоенергетики |
Плата 12FXS/24FXS |
Тип інтерфейсу |
2 провідна телефонна лінія (абонентський інтерфейс), Q552 |
Кількість портів |
12/24 |
Смуга пропускання |
300 … 3400 Гц, аналоговий сигнал, G.711 (A law) |
Імпеданс |
600/1200 Ом |
Генерація виклику |
дзвінок на 50 або 25 Гц |
Кодування сигналізації |
код абонента NEF на 2 бітах |
Типові додатки |
ущільнення/виніс абонентських і таксофонних ліній |
Плата 12FXO/24FXO |
Тип інтерфейсу |
2- дротова телефонна лінія (станційний інтерфейс), детектування метричного сигналу 12/16 кГц, Q.552 |
Кількість портів |
12/24 |
Смуга пропускання |
300 … 3400 Гц, аналоговий сигнал, G.711 (A law) |
Імпеданс |
600 Ом або складний повний опір з Zref |
Генерація виклику |
дзвінок на 50 або 25 Гц |
Кодувння сигналізації |
код абонента NEF на 2 бітах |
Типові додатки |
ущільнення/виніс абонентських і таксофонних ліній |
Плата ЕТН |
Тип інтерфейсу |
Ethernet 10/100BaseT |
Кількість портів |
2 |
Типові додатки |
локальні обчислювальні мережі (LAN Ethernet) |

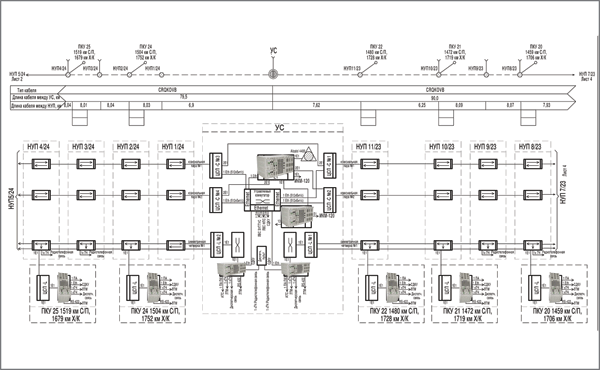

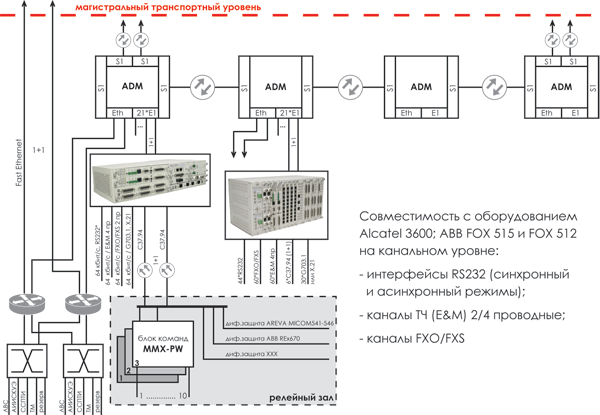

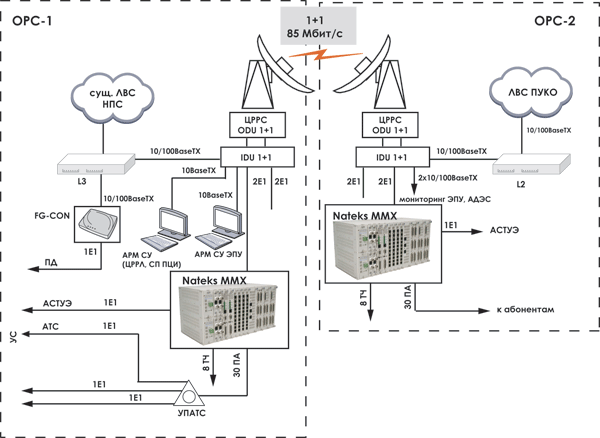

Схема застосування
|
|
|
