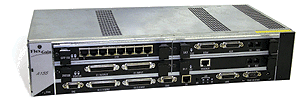

FlexGain A155
Особливості:
- Надійність (середній термін напрацювання на відмову більше 20 років)
- Безпека (захист від несанкціонованого доступу)
- Гнучкість і масштабованість
- Керованість, включаючи контроль якості передачі
- Конвергенція TDM- і Ethernet-трафіку
- Відкритість
- Економічність
- Простота в інсталяції і обслуговуванні
- Підтримка SFP-модулів
- Підтримка функцій GFP, LCAT, MSTP, QoS
- Підтримка функцій Holdover, Retiming
FlexGain A155 - повнофункціональний SDH-мультиплексор STM-1/4 виділення/додавання для змішаного трафіку TDM+Ethernet. FlexGain A155 призначений для побудови транспортних мереж SDH рівнів STM-1/4, кільцевих і лінійних структур. Може застосовуватися у якості крос-конектора, підтримуючого чотири напрямки STM-1. Підтримує усі типи захисту SDH- і Ethernet-трафіку.
Оптимізований для будівництва волоконно-оптичних мереж зв'язку з передачею спільного трафіку TDM і Ethernet. Інтерфейси: E1, E3/DS3, STM-1о/е, STM-4 і Ethernet 10/100BaseT. Підтримує два напрямки STM-4 або до чотирьох напрямків STM-1. Продуктивність матриці крос-конекта 5*STM-1.
Технічні характеристики
Лінійні інтерфейси |
Тип інтерфейсу |
рек. ITU-T G.703 |
Ethernet
10/100/1000BaseT* |
STM-1o рек. ITU-T
G.957/G.958 |
STM-1e рек. ITU-T
G.703 |
STM-4 рек. ITU-T
G.957/G.958 |
E1 |
E3 |
DS3 |
Кількість інтерфейсів |
21 ... 63 |
1 ... 3 |
1 ... 3 |
1 ... 8 |
1 ... 4 |
1 ... 4 |
1 ... 2 |
Швидкість передачі, Мбіт/с |
2,048 |
34,368 |
44,736 |
n*VC12/VC3 |
155,520 |
155,520 |
622,080 |
Лінійний код |
HDB3 |
HDB3 |
B3ZS |
- |
NRZ |
CMI |
NRZ |
Імпеданс, Ом |
120/75 |
75 |
75 |
- |
- |
75 |
- |
Інтерфейси управління |
Порт локального терміналу |
VT100, RS232 |
Порт мережевого управління |
TCP/IP, 10BaseT |
Інтерфейс обслуговування станційного приміщення |
4 входи для зовнішніх аварійних сигналів |
оптопара
зовнішнє джерело живлення 48/60 В
струм споживання 100 мА |
2 виходи до сигналізації станції |
релейний контакт
напруга на розімкнутих контактах < 72 В
струм через замкнуті контакти < 100 мА |
Цифрові інтерфейси службового зв'язку (EOW) і доступу до заголовків SDH (AUX) |
Тип інтерфейсу |
V.11 синхронний (RJ-45) |
Швидкість передачі |
64 кбіт/с |
Інтерфейс зовнішньої синхронізації |
Вхід |
2*2048 МГц, рек. ITU-T G.703.10 (120 Ом збалансований) |
Вихід |
2*2048 МГц, рек. ITU-T G.703.10 (120 Ом збалансований) |
Вимоги до електроживлення |
Напруга електроживлення |
-48/-60 В (діапазон -36 ... 72 В) постійного струму
110 ... 240 В змінного струму (з додатковим адаптером) |
Споживана потужність |
до 45 Вт |
Габарити |
Шасі для 19" стійки (ВхШхГ) |
90х440х300 мм |
Умови експлуатації |
Температурний діапазон роботи |
+5 ... +45°С |
Відносна вологість |
< 85% при t = +25°С |
* - протокол GFP (Generic Format Protocol), підтримка QoS і VLAN (IEEE 802.1 D/Q) |
Характеристики оптичних інтерфейсів (SFP-модулів) STM-1/4
згідно з рек. ITU-T G.957 і G.958
Тип оптичного інтерфейсу |
S-1.1 |
1.1 S-1.1 Bidi/1.1 S-1.2 Bidi |
L-1.1 Bidi/L-1.2 Bidi |
IC-1.1 |
L-1.2 |
S-4.1 |
L-4.1 |
L-4.2 |
Оптичний передавач |
Діапазон робочих довжин хвиль, нм |
1310 |
1360/1460
1480/1580 |
1270/1350
1530/1570 |
1310 |
1550 |
1310 |
1310 |
1550 |
Середня потужність передачі, включаючи запас на старіння:
максимум, дБм
мінімум, дБм |
-8
-15
|
-8
-15
|
0
-6
|
0
-5
|
0
-5
|
-5
-15
|
+2
-3
|
+2
-3
|
Оптичний приймач |
Чутливість приймача при коефіцієнті помилок 10-10, дБм |
-28 |
-28 |
-33 |
-34 |
-34 |
-28 |
-28 |
-28 |
Максимальний рівень, допустимий на вході, дБм |
-8 |
-8 |
-5 |
0 |
-10 |
-8 |
-8 |
-8 |
Діапазон допустимого загасання між S і R, дБ |
0 ... 12 |
0 ... 12 |
10 ... 26 |
0 ... 28 |
10 ... 28 |
0 ... 12 |
10 ... 24 |
10 ... 24 |
Довжина ВО лінії, включаючи 2 дБ на з'єднання і запас на відновлення ВОК, км |
0 ... 20 |
0 ... 15 |
0 ... 40 |
0 ... 60 |
35 ... 100 |
0 ... 20 |
10 ... 60 |
10 ... 90 |
