VoiceCom220/220Е/220E2
- Підтримка SIP (RFC 3261)
- 50-pin Centronics або Е1
- Зручне і функціональне управління
- SNMP v.2 - агент
- Підтримка широкого спектру функції
VoIP-шлюз операторського класу монтується в стандартну 19" стійку і призначений для передачі голосових і факсимільних потоків даних через IP-мережі. Підтримує протокол управління SIP і в режимі User Agent (UA) сумісний з більшістю пристроїв Softswitch, SIP Proxy Servers.
VС-220 модель с аналоговыми портами имеет два слота для карт расширения 16 портов FXS и 16 портов FXO, которые могут быть установлены в парной или одиночной комбинации. VC-220E модель с поддержкой цифрового интерфейса Е1 PRI, за жопомогою якого шлюз підключається до цифрової АТС або транкового порту.
Робота шлюзів може бути непомітною для кінцевих користувачів мережі зв'язку. Вони можуть бути проміжною ланкою між телефонними апаратами, міськими і офісними станціями АТС, сполучним телефонним обладнанням, факсимільними апаратами. Використовуючи широкосмугові з'єднання за допомогою таких пристроїв, як ADSL-, Cable-модеми або маршрутизатори виділених ліній, можна організувати доступ до голосових і факсимільних послуг через мережу Інтернет для мінімізації витрат на мжнародн і міжміські дзвінки. Функції QoS і ToS забезпечують більш високий пріоритет і черговість для генерованого шлюзом голосового трафіку, що проходить через пристрої маршрутизації.
Вбудований агент SNMP v.2 дозволить управляти пристроєм віддалено за допомогою систем NMS або програмних менеджерів на основі протоколу управління SNMP.
Пристрій має підтримку протоколу DDNS, його використання дозволить звертатися до шлюзу по доменному імені, у випадку, якщо IP-адреса призначається динамічно обладнанням вашого ISP. Користувачі можуть встановити на цю адресу web- або поштовий сервер, не дивлячись на те, що безпосередня IP-адреса вузла змінюється за протоколами PPPoE або DHCP. Вбудована функція CDR за допомогою простого сервера дозволить адміністраторам збирати і переглядати інформацію про всіх проведених сеансах зв'язку, їх тривалості, дати і час ініціації і т.д.

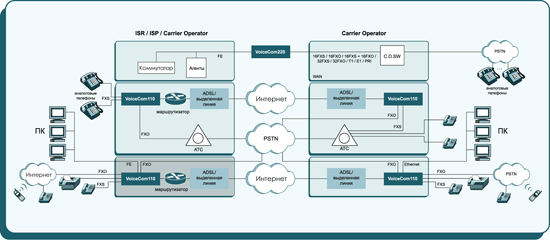

Діаграма застосування
Технічні характеристики VoiceCom220/220E
Специфікація інтерфейсів |
Голосові кодеки: G.711(A /µlaw), G.726, G.729A і G.723.1
Підтримка факсу: T.30 G III, Real Time T.38 Fax relay
Придушення пауз: G.711, G.726, G.729A, G.723.1
Ехокомпенсація: G.165/G.168 compliant
Voice Activity Detection (VAD); Comfort Noise Generation (CNG)
Набір: DTMF, PULSE (опціонально)
Adaptive Jitter Buffer и Programmable Gain Control
Аналоговий інтерфейс (VС-220):
· FXS / FXO: Centronics 50 pin connector E1-интерфейс (VC-220E):
· PRI сигналізація: National ISDN-2, Euro ISDN NET5, 4ESS, 5ESS, DMS100
· Вхідний опір: E1 120 W balanced або 75 W unbalanced FXS Сall ID генерація, FXO Call ID визначення |
Специфікація IP-інтерфейсів |
SIP (RFC 3261) compliant
LAN
· Інтерфейс: 10/100BaseT Ethernet, RJ-45 WAN
· Інтерфейс: 10/100BaseT Ethernet, RJ-45
· PPPoE-клієнт, DHCP-клієнт, фіксовані IP-адреси
· NAT: STUN, UpnP
· Dynamic DNS (DDNS) QoS і IP TOS |
Підтримка |
Утримання виклику
Очікування виклику
Переадресація виклику
· Безумовна
· По зайнято
· По невідповіді
Переведення виклику
· Безумовний
· Умовне Перехоплення виклику
Повтор виклтку
Деталізовані записи викликів (CDR)
Резервування лінії (IP / відсутність живлення)
Програмований HotLine-режим
Повідомлення привітання |
Управління |
Вбудований web-менеджер
Interactive Voice Response (IVR)
Віддалене управління через IP
SNMP v.2
Модернізація програмного забезпечення через WEB |
Індикація |
Power, Run, Alarm, WAN, LAN,
· Аналогова модель: FXS/FXO P1 ... P32
· Е1: голосові канали P1 ... P30, LOS, SYNC |
Фізичні параметри |
Енергоживлення: AC 100 V - 240 V, 50/60 Hz або - 48 VDC
Температурний режим: 0 ... +45°C (робоча) - 25 ... +75°C (хранения)
Відносна вологість: до 90%
Емісія: FCC Part 15 Class B, CE Mark, CCC
Безпека: FCC Part 68
Габарити (ШxГxВ): 442x330x43 мм
Вага: 4,4 кг |
Технічні характеристики VoiceCom220-E2
Функції виклику |
Утримання виклику
Організація конференції
Маршрутизація між VoIP- і PRI-інтерфейсами
Конвертація нумерації
Білі і чорні списки, підтримка IVR-меню
Вбудована телефонна книга |
Голосові функції |
Кодеки - G.711a/µ, G.726, G.729AB, G.723.1 (6,3 кбіт/с)
Фіксований Буфер Джиттера
Ехокомпенсація
Детектор мовної активності (VAD)
Генерація комфортного шуму (CNG)
Компенсатор втрати пакетів
Генерація викличного сигналу
Налаштування рівня гучності
Детектування/генерування DTMF-сигналів |
Функції пристрою |
SIP- Session Initiation Protocol
RTP- Real Time Protocol
RTCP - Real Time Control Protocol
ISDN PRI, V5.2, SS7 (ОКС-7)
Мережеве управління пристроєм SNMP v2/v3 (опціонально)
NAT Traversal - STUN, Proxy
FAX Relay (T.38)
In-Band/Out-Band DTMF Relay Through SIP Info |
Управління |
Зовнішня утиліта для конфігурації пристрою
Підтримка до 5 SIP-серверів
Віддалене збирання подій
Збереження/Відновлення конфігурації |
Специфікація |
Управління
WAN-порт
Е1-інтерфейси
LEDs (індикація) |
Утиліта управління, консоль
1 x 10/100 Mbps Ethernet (RJ-45)
до 4 х BNC 75 (120 Ом, 75 Ом)
Живлення x 1, Мережа х 2, Статус x 1, Тривога x 1, Е1 сигнали x до 12 |
Габарити (ДхШхВ) |
480х290х40 мм |
Живлення |
-48 VDC або 200~240 VAC |
Фізичні параметри |
Робоча температура
0 ... +50°C
10 ... 80% вологості
Температура зберігання
-20 ... +70°C
5 ... 80% вологості |
Конфігурації пристроїв класу VoiceCom220
Характеристики |
VC-220 |
VC-220E |
VC-220E2 |
Кількість інтерфейсів |
32 аналогових |
1xE1 |
4xE1 |
Специфікація інтерфейсів |
16хFXS,16хFXO
32хFXO 32хFXS |
PRI |
PRI |
Протокол |
SIP |
SIP |
SIP, H.323 (опціонально) |
Індикация |
Power, Run,
Alarm, WAN, LAN,
FXS/FXO P1~P32 |
Power, Run,
Alarm, WAN,
LAN,Е1 voice:
P1~P30, LOS, SYNC |
|
Габарити (WхDхH) |
442x330x43 мм |
480х290х40 мм |
Вага |
4,4 кг |
|
|
|
