Завдання - створити диспетчерсько-технологічні канали зв'язку між центральним офісом енергосистем, РЕС і ПЕС. Необхідно організувати:
- чотирьохдротові канали ТЧ з внутрішньоканальною сигналізацією АДАСЕ;
- низькошвидкісні канали телеметрії;
- высокоскоростные каналы передачи данных;
- з'єднання відомчих АТС потоком Е1.
Основні критерії вибору обладнання:
- надійність;
- великий набір користувацьких інтерфейсів;
- наявність функцій крос-комутації;
- можливість резервування основних блоків;
- можливість стиснення аналогових каналів.

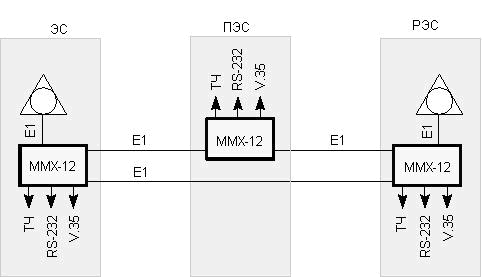

Це завдання вирішується на обладнанні гнучких мультиплексорів Nateks MMX. Схема організації зв'язку:
Особлиості обладнання ММХ-12, що застосовуються при організації зв'язку
Міжпоточний крос-комутатор
Міжпоточний крос-комутатор забезпечує статичну комутацію Nx64кбіт/с до 26 потоків Е1, що передають голос і дані. Ця особливість дозволяє, наприклад, виділити будь-які канальні інтервали (КІ), які приходять з різних напрямків (потоків Е1), перенаправити необхідні КІ з одного або декількох потоків Е1 в будь-який інший потік Е1.
У цьому проєкті з кожного об'єкту на два інших передаються аналогові голосові канали і канали даних.
Захист лінії
Функція використовується для дублювання 2 Мбіт/с потоку на одній мультиплексорній секції. Захищена лінія використовує два інтерфейси Е1 на одній платі MMX-A2S. На захищеному з'єднанні контролюються якісні параметри сигналу, що приймається. Плата MMX-A2S обирає кращий з двох потоків і передає його на загальні модулі обладнання.

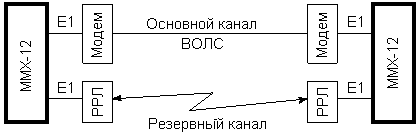

На рисунку показана схема захищеної лінії зв'язку з використанням двох незалежних трактів - по ВОЛЗ і РРЛ:
Стиснення голосовых каналів методом ADPCM у два і/або чотири рази
Для стиснення голосових каналів у мультиплексор необхідно встановити плату ADPCM-компресії MMX-ADPCM. Хоча фізично плата займає один із слотів мультиплексора, функціонально вона є загальним модулем обладнання, з'єднаним з платою крос-комутації MMX-COB. Плата MMX-ADPCM приймає внутрішній потік 2 Мбіт/с від комутаційної матриці плати MMX-COB і передає його назад після компресії/декомпресії каналу.
Одна плата MMX-ADPCM забезпечує перетворення:
- 20 каналів у форматі PCM, що розташовані в 20-ти КІ 64 кбіт/с, у 20 каналів ADPCM, що знаходяться в 10 КІ 64 кбіт/с;
- 24 канали у форматі PCM, що розташовані в 24-рьох КІ 64 кбіт/с, у 24 канали ADPCM, що знаходяться в 6 КІ 64 кбіт/с.
Імпульсно-кодова модуляція (PCM) оцифровує кожен телефонний канал вісьмома бітами через кожі 125 мс зі швидкістю передачі інформації 64 кбіт/с.
Біт 7 |
Біт 6 |
Біт 5 |
Біт 4 |
Біт 3 |
Біт 2 |
Біт 1 |
Біт 0 |
A7 |
A6 |
A5 |
A4 |
A3 |
A2 |
A1 |
A0 |
Канал A |
Кодер ADPCM використовує адаптивний диференціал, що кодує схему з адаптивним прогнозатором. Оцінене значення порівнюється з отриманою вибіркою, щоб зменшити число бітів вибірки до чотирьох (при швидкості передачі інформації 32 кбіт/с)
ADPCM – кодирование 32 кбит/с
Біт 7 |
Біт 6 |
Біт 5 |
Біт 4 |
Біт 3 |
Біт 2 |
Біт 1 |
Біт 0 |
A3 |
A2 |
A1 |
A0 |
B3 |
B2 |
B1 |
B0 |
Канал A |
Канал B |
або до двох (при швидкості передачі інформації 16 кбіт/с.
ADPCM – кодування 32 кбіт/с
Біт 7 |
Біт 6 |
Біт 5 |
Біт 4 |
Біт 3 |
Біт 2 |
Біт 1 |
Біт 0 |
A1 |
A0 |
B1 |
B0 |
C1 |
C0 |
D1 |
D0 |
Канал A |
Канал B |
Канал C |
Канал D |
Таким чином, кодер ADPCM передає сигнал, що представляє собою різницю між мовною вибіркою каналу і перебаченим значенням.
При інсталяції обладнання була перевірена якість аналогових каналів ТЧ при їх стисненні в два і чотири рази. В обох випадках якість сигналу була відмінною. Внутрішньоканальна сигналізація АДАСЕ (1200/1600 Гц) передавалася по стиснутим каналам без спотворення.
При з'єднанні потоком Е1 відомчих АТС ПЕЗ і РЕЗ використання функції стистення потоку Е1 у чотири рази дозволяє вирішити дане завдання, зайнявши в основному транспортном потоці тільки вісім канальних інтервалів.
Передача данных телеметрии с интерфейсом V24/V28 (RS-232)
Канали телеметрії в енергосистемах частіше за все працюють при швидкості до 2400 бод. Особливість роботи мультиплексора MMX-12 дозволяє передавати від одного до чотирьох низькошвидкісних каналів V24/V28 (RS-232) в одному канальному інтервалі 64 кбіт/с.
Плата MMX-4xV24/V28 підтримує чотири інтерфейси V24/V28. Дозволяє передавати дані зі швидкістю до 64кбіт/с у синхронному режимі і до 38400 біт/с в асинхронному режимі. При швидкості передачі інформації 38400 біт/с і більше сигнали інтерфейсу використовують усі вісім біт в канальному інтервалі. При швидкості передачі інформації менше ніж 38400 біт/с сигнали інтерфейсу використовують два або чотири біта - в залежності від значення швидкості передачі.
У наступній таблиці приведені дані з можливого розподілу асинхронних інтерфейсів V24/V28 для різних швидкостей в одному канальному інтервалі 64 кбіт/с.
Розподіл інтерфейсів
Швидкість, біт/с |
Канальний інтервал 64 кбіт/с |
Біт 0 |
Біт 1 |
Біт 2 |
Біт 3 |
Біт 4 |
Біт 5 |
Біт 6 |
Біт 7 |
1 x 38400 |
Інтерфейс 1 |
2 x 19200 |
Інтерфейс 1 |
Інтерфейс 2 |
1 x 19200 + 2 x 9600 |
Інтерфейс 1 |
Інтерфейс 2 |
Інтерфейс 3 |
4 x 9600 |
Інтерфейс 1 |
Інтерфейс 2 |
Інтерфейс 3 |
Інтерфейс 4 |
Висновок
Дана реалізація проєкту на сучасному цифровому обладнанні ММХ-12 дозволяє підприємству організувати нові диспетчерсько-технологічні канали зв'язку і телемеханіки, з'єднати потоком Е1 відомчі АТС, організувати високошвидкісний потік передачі даних для об'єднання ЛВЗ.
Євген Малишев,
менеджер проєкту
|
