У операторів і абонентів часто виникає необхідність передавати дані, голос і факси по одній мідній парі (абонентській лінії). Це скорочує витрати на оренду ліній, спрощує експлуатацію, а іноді взагалі є єдиним способом забезпечити спільну передачу голосу і даних.

Простим і економічно вигідним рішенням подібних задач є пристрій FlexDSL IAD на базі модемів FlexDSL, який дозволяє підключати абонентів до існуючої телекомунікаційної інфраструктури (тобто до звичайної АТС і до вузла мережі передачі даних), використовуючи єдину мідну пару.

У багатьох випадках FlexDSL IAD можна використовувати в якості недорогої і більш сучасної альтернативи традиційним системам ущільнення абонентських ліній. Як і ці системи, FlexDSL IAD дозволяє передавати по одній мідній парі 2, 4 або 8 телефонних каналів.

Основні можливості модемів FlexDSL Orion:

• Організація каналу передачі даних зі швидкістю до 2 Мбіт/с і одного/двох/чотирьох/восьми телефонних каналів по одній мідній парі.
• Користувацькі інтерфейси: Е1+N64 (V.35), N64 (V.35), Ethernet 10/100Base-T Bridge, FXS/FXO, Splitter
• Підтримка VLAN протоколу IEEE 802.1q.
• Можливість застосування для ущільнення абонентських ліній.
• Можливість встановлення одної або двох інтерфейсних плат з чотирма аналоговими інтерфейсами FXS/FXO на кожній.
• Цифрове (Е1) або аналогове (FXO) з'єднання з АТС.
• Аналіз CAS-сигналізації.
• Лінійний код ТС-РАМ (G.SHDSL).
• Можливість використання регенератора з функцією "Add/Drop".

Розглянемо ряд прикладів використання модемів FlexDSL Orion.

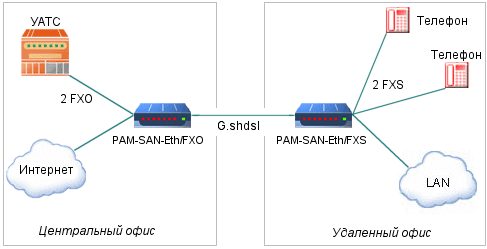

Підключення до Інтернет і виніс двох телефонів

Пара модемів FG-PAM-SAN-Eth/FXS(FXO) дозволяє спільно з передачею даних LAN організувати виніс двох телефонів - наприклад, із головного офісу компанії у її філіал. Для підключення до LAN використовується інтерфейс Ethernet 10/100Base-T (Bridge, VLAN).

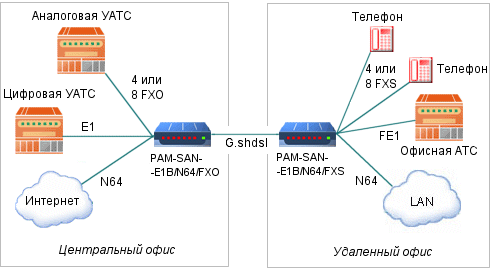

Підключення до Інтернет і з'єднання АТС

У головному офісі модем PAM-SAN-E1B/N64/FXO підключається до АТС по цифровому інтерфейсу Е1 (з будь-яким типом сигналізації CAS) або по аналогових інтерфейсах FXO. Підключення каналу доступу до Інтернет здійснюється через цифровий інтерфейс V.35.

У віддаленому офісі на модем PAM-SAN-E1B/N64/FXS встановлюються одна або дві інтерфейсні плати (чотири аналогових інтерфейси FXS на кожній). Основна DSL-плата має універсальний цифровий інтерфейс V.35 для підключення локальної мережі за допомогою мосту або маршрутизатора.

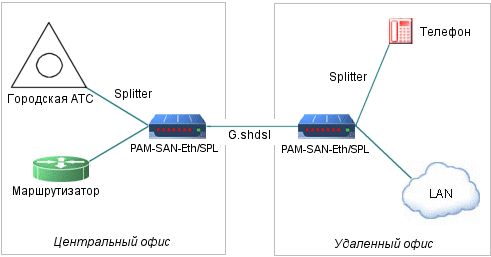

З'єднання LAN із збереженням підключення до міської АТС

Використовуючи Splitter замість голосових інтерфейсів, можна з'єднати локальні мережі по існуючій телефонній парі, зберігши при цьому підключення до міської АТС. Для підключення LAN використовується інтерфейс Ethernet 10/100Base-T (Bridge, VLAN).

За матеріалами компанії Натекс
