Модеми для побудови цифрових мереж TDM сімейства FlexDSL Orion і FlexDSL Orion2
Схеми застосування
Технічні характеристики FlexDSL Orion і FlexDSL Orion2
Інформація для замовлення
Регенератор FlexDSL Orion і FlexDSL Orion2
 Короткий опис серії FlexDSL Orion
Технічний опис та інструкція з експлуатації FlexDSL ORION 2
Технічний опис та інструкція з експлуатації FlexDSL ORION 2+
Особенности:
- Сучасний стандарт ITU-T 991.2 (G.shdsl і G.shdsl.bis) для передачі синхронного цифрового потоку по одній, двох чи чотирьох мідних парах
- Змінна лінійна швидкість
- Локальне чи дистанційне живлення
- Можливість використання лінійних регенераторів
- Розширений температурний діапазон
- Широкий набір цифрових і аналогових інтерфейсів
- Ретельний відбір компонентів і розширене тестування готового виробу
Повна гама конструктивів:
- модуль для установки в 19" касету (SubRack)
- модуль заввишки 1U (44,5 мм) для монтажу в 19" стойку чи шафу (MiniRack)
- компактний модуль для розміщення на столі чи вертикальній поверхні (Stand Alone)
Багата функціональність:
- один, два чи чотири модема на платі
- струм відновлення контактів
- розширене діагностування лінійного тракту
- технологічні шлейфи
- просте оновлення програмного забезпечення
- керування по Telnet, SNMP або консольному порту
Модеми FlexDSL Orion використовують сучасний стандарт передачі сигналу по мідних лініях ITU-T G.991.2 (G.shdsl), який має найкращі параметри перешкодозахищеності і електромагнітної сумісності у порівнянні з іншими симетричними xDSL-технологіями: MSDSL (CAP) и MDSL (2B1Q).
Модеми FlexDSL Orion2 використовують стандарт G.991.2 (G.shdsl.bis) і передають цифровий потік зі швидкістю до 5,7 Мбіт/с по одній парі. Висока швидкість поряд з можливістю вибору числа пар (одна або дві) представляють виграшну комбінацію, що дозволяє використовувати кабельну лінію на всі 100% і отримувати максимальну швидкість передачі інформації за різних умов.
Модулі,що входять до складу сімейства, з різними мережевими інтерфейсами (G.703/G.704, nx64 (V.35, V.36, X.21), V.24/V.28, Ethernet 10/100BaseT, FXS/FXO) можуть використовуватись у якості систем передачі в мережах різного призначення, а саме:
- для организації каналів Е1 (2048 кбіт/с) між мультиплексорами/крос-конекторами, маршрутизаторами, АТС, контролерами та базовими станціями мобільних мереж, а також для підключення їх до мереж SDH;
- для организації високошвидкісних каналів зв'язку у мережах передачі даних і з'єднання вузлів доступу інтернет-провайдерів;
- для организації інтегрованого доступу до послуг телефонного зв'язку та передачі даних для малих і середніх підприємств;
- для реалізації типових та розширених функцій систем абонентського ущільнення (без подвійного аналого-цифрового перетворення) с можливыстю високошвидкысного доступу до інтернету в режимі on-line;
- для организації мереж з лінійною конфігурацією (з функцією "Аdd/Drop") і конфігурацією типу "дерево" для відомчих і n технологічних мереж (залізниця, трубопроводи, автостради, лінії електропередач), для сільського зв'язку і т.д.
Система управління модемами сімейства FlexDSL Orion дозволяє:
- локально керувати обладнанням за допомогою любого комп'ютера, що підтримує емуляцію терміналу типу VT100;
- віддалено спостерігати і конфігурувати декілька пристроїв у ланцюжку у разі включення протяжних трактів;
- організовувати централізоване мережеве керування пристроями по протоколу SNMP.

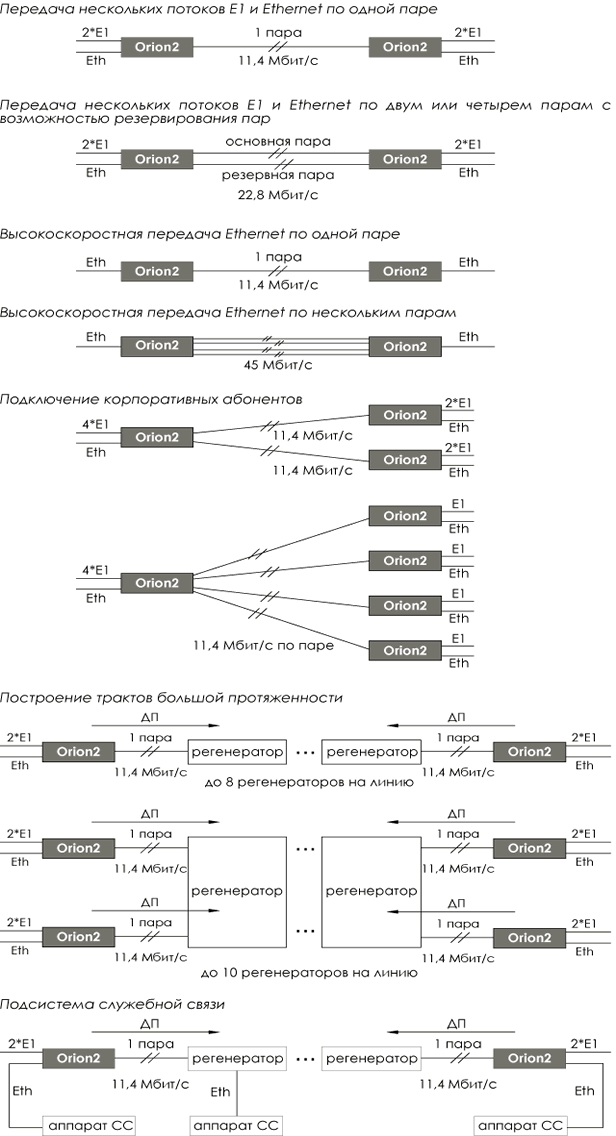

Схеми застосування:
Технічні характеристики FlexDSL Orion и FlexDSL Orion2:
Лінійний інтерфейс |
FG-PAM |
Лінійний код |
TC-PAM16/32/64/128 |
Число пар передачі |
1, 2 або 4 |
Швидкість передачі інформації |
200 кбіт/с - 15 Мбіт/с |
Допустиме відхилення швидкості передачі |
± 50x10-6 |
Спектр сигналу по рівню - 3 дБ: |
Лінійна швидкість, кбіт/с
200
264
392
520
776
1032
1544
2056
4616
5704 |
Діапазон частот, кГц
0…35
0…44
0…65
0…87
0…130
0…172
0…257
0…345
0…580
0…715 |
Номінальний навантажувальний опір |
135 Ом |
Максимальна потужність сигналу |
14,5 дБм |
Мережеві інтерфейси |
Е1 G.703 |
Кількість |
1 ... 4 |
Швидкість передачі у кожному напрямку |
2048 (1± 50x10-6) кбіт/с |
Код |
HDB3 |
Номінальний опір навантаження |
120 Ом |
Номінальна пікова напруга посилання (імпульсу) |
3 B |
Пікова напруга пробілу (при відсутності імпульсу) |
0 ± 0,3 B |
Маска імпульсу на передачі |
згідно з рек. G.703 |
Номінальна тривалість імпульсу |
244 нс |
Відношення амплітуд позитивного і негативного імпульсів |
0,95-1,05 |
Загасання відображення вхідного ланцюга відносно номінального опору, не менше:
в діапазоні від 51 до 102 кГц
в діапазоні від 102 до 2048 кГц
в діапазоні від 2048 до 3072 кГц |
12 дБ
8 дБ
14 дБ
|
Допустима величина тремтіння фази на вході |
згідно масці п.3 рек. G.823. |
Максимальне тремтіння фази на виході |
згідно з п.2 рек. G.823 |
Гранично допустимі відхилення тактової частоти вхідного сигналу |
± 100 Гц |
Межі загасання лінії на частоті 1024 кГц |
0 ... 18 дБ |
Структура циклу сигнала на вихідному порті |
згідно з п.п. 2.3 і 5.2 рек. МСЕ-Т G.704 |
Захист від перенапруги |
додаток В до рек. G.703 |
Утворені шлейфи |
згідно з п. 5.14 рек. МСЕ-Т G.797 |
X.21 |
Швидкість передачі в кожному напрямі |
64 ... 2048 кбіт/с |
Мінімальний набір ланцюгів і електричні параметри інтерфейсу |
G,T,R,C,I,SX |
Електричні параметри ланцюгів |
згідно з МСЕ-Т V.11 |
Синхронізація |
внутрішня, порт, відновлена із DSL |
Утворення шлейфів |
згідно з рекомендацією МСЕ-Т V.54 |
V.35 |
Швидкість передачі в кожному напрямку |
64 ... 2048 кбіт/с |
Мінімальний набір ланцюгів і електричні параметри інтерфейсу |
102-109,113,114,115, 140-142 |
Електричні параметри відповідають:
для ланцюгів 105-107 і 109
103, 104, 113, 114 і 115 |
МСЕ-Т V.28
МСЭ-Т V.35 |
Синхронізація |
внутрішня, порт, відновлена іиз DSL |
Утворення шлейфів |
згідно з рекомендацією МСЕ-Т V.54. |
V.36 |
Швидкість передачі в кожному напрямку |
64 ... 2048 кбит/с |
Мінімальний набір ланцюгів по V.36 |
102-109,113, 114,115, 140-142 |
Електричні параметри відповідають:
для ланцюгів 105-107 и 109
103, 104, 113, 114 и 115 |
МСЭ-Т V.10,V.11
МСЭ-ТV.11 |
Синхронізація |
внутрішня, порт, відновлена із DSL |
Утворення шлейфів |
згідно з рекомендацією МСЕ-Т V.54 |
V.24/V28 |
Швидкості передачі у асинхронному режимі |
110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 кбіт/с |
Швидкості передачі у синхронному режимі |
64, 128 кбіт/с |
Мінімальний набір електричних ланцюгів по V.24 |
102 ... 104, 108, 109, 113 ... 115 |
Електричні параметри відповідають:
для ланцюгів 105-107 и 109 |
МСЕ-Т V.28
|
Ethernet 10/100BaseTX |
Швидкість передачі |
10 або 100 Мбіт/с |
Лінійне кодування |
манчестер або 4B/5B |
Середовище передачі |
2 неекрановані пари категорії 5 |
Максимальна довжина сегменту |
100 м |
Функції рівня доступу до середовища (УДС) |
згідно з IEEE 802.3 |
FXO (PASSIVE) |
Імпеданс |
600 Ом |
Струм шлейфу |
20 ... 60 мА |
Напруга абонентського шлейфу |
24 ... 72 В |
Чутливість індикатора виклику |
35 Вефф ... 110 Вефф |
Детектована частота виклика |
15 ... 50 Гц |
Набір номера |
імпульсний, DTMF |
Спотворення імпульсів при імпульсному наборі |
<3 мс |
Макс. рівень вхідного сигналу |
+3 дБ |
Діапазон робочих частот |
0.3 - 3.4 кГц |
Перехідне згасання |
>65 дБ |
Співвідношення сигнал/шум |
>33 дБ/1 кГц |
Внесене згасання |
4 ± 1 дБ |
Інтерфейс FXS (ACTIVE) |
Імпеданс |
600 Ом |
Максимальний рівень вхідного сигналу |
+3 дБ |
Постійний струм при знятій трубці |
23 мА |
Напруга постійного стуму при опущеній трубці |
65 В |
Опір абонентської лінії |
900 Ом |
Напруга сигналу виклика |
40 Вефф |
Частота сигналу виклика |
25 Гц |
Інтерфейси управління |
Стик управління (Monitor interface) |
Стик |
МСЭ-Т V.24/V.28 |
Режим передачі |
aсинхронний |
Тип стику |
АКД (DCE) |
Режим емуляції терміналу |
VT100 |
Формат передачі |
8-N-1 |
Управління потоком |
програмно (Xon/Xoff) |
Швидкість передачі |
9600 біт/с |
Стик управління (Ethernet)
стандарт
протоколи |
IEEE 802.3
Telnet, HTTP (Web)
|
Мережеве управління (Network management) |
SNMP MIB II |
Електроживлення |
Діапазон вхідної напруги постійного струму |
- 38,4 … - 72 В |
Діапазон вхідної напруги змінного струму |
220В+/-10%, 40 ... 60 Гц |
Споживана потужність
FG-PAM-SAN-E1B, V4
FG-PAM-SAN-N64, V4
FG-PAM-SAN-E1B/N64, V4
FG-PAM-SAN-E1B/N64-MP, V4
FG-PAM-SAN-N64/Eth/FXx, V5
FG-PAM-SAN-E1B/N64/Eth/FXx, V5
FG-PAM-SA2N-E1B/N64/Eth/FXx-MP, V5
FG-PAM-SRL-E1B, V5
FG-PAM-SRL-N64/Eth/FXx, V5
FG-PAM-SR2L-E1B-MP-RP, V5
FG-PAM-SRL-E1B/N64/Eth/FXx, V5
FG-PAM-SRL-E1B/N64/Eth/FXO-RP, V5
FG-PAM-SR2L-E1B/N64/Eth/FXx-MP, V5
FG-PAM-SAN-E1B/Eth, V8
FG-PAM-SA2N-2E1B/Eth, V8
FG-PAM-SRL-E1B/4Eth-RP, V9
FG-PAM-SRL-2E1B/4Eth-RP, V9
FG-PAM-SR2L-2E1B/4Eth-RP, V9
FG-PAM-SR2L-4E1B/4Eth-RP, V9
FG-PAM-SR4L-4E1B/4Eth-RP, V9
FG-PAM-MRN-E1B/Eth, V8
FG-PAM-SR2-RP, V5 |
3,5 Вт
3,5 Вт
3,5 Вт
4,6 Вт
19,2 Вт
19,2 Вт
19,2 Вт
3,5 Вт
19,2 Вт
24 Вт
19,2 Вт
19,2 Вт
19,2 Вт
3,5 Вт
4,6 Вт
19,2 Вт
19,2 Вт
24 Вт
24 Вт
48 Вт
3,5 Вт
24 Вт
|
|
115 В |
200 В |
230 В |
|
СС вкл |
СС выкл |
СС вкл |
СС выкл |
СС вкл |
СС выкл |
FG-PAM-RGN-Eth-PL, V8 |
2,8 |
2,5 |
3,2 |
2,9 |
3,4 |
3,1 |
FG-PAM-RGN-Eth-IP, V8 |
2,8 |
2,5 |
3,2 |
2,9 |
3,4 |
3,1 |
FG-PAM-RGN-IP, V8 |
- |
2,5 |
- |
2,9 |
- |
3,1 |
FG-PAM-RG2N-Eth-PL, V8 |
4,12 |
3,76 |
4,48 |
4,15 |
5,02 |
4,69 |
FG-PAM-RG2N-Eth-IP, V8 |
4,12 |
3,76 |
4,48 |
4,15 |
5,02 |
4,69 |
FG-PAM-RG2N-IP, V8 |
- |
3,76 |
- |
4,15 |
- |
4,69 |
FG-PAM-RGN-Eth-XCVR, V8 |
2,8 |
2,5 |
3,2 |
2,9 |
3,4 |
3,1 |
FG-PAM-RG2N-Eth-XCVR, V8 |
4,12 |
3,76 |
4,48 |
4,15 |
5,02 |
4,69 |
Захист від небезпечних впливів, що заважають |
Захист обладнання від небезпечних впливів, що заважають, відповідає вимогам МСЕ-Т К20/К.21, К.17. |
Кліматичні умови |
Обладнання закінчення лінійного тракту призначене для експлуатації у приміщеннях в умовах:
температури оточуючого повітря від -5 до +45°С
відносної вологості повітря 95% при +25°С |
Лінійні регенератори призначені для експлуатації в необслуговуваних приміщенях (НУП) в умовах:
температури оточуючого повітря:
регенератор в пластиковому або силуміновому корпусі від -20 до +45°С
регенератор у корпусі MGS-4-CASE-ST от -40 до +55°С
відносній вологості повітря 95% при +30°С без випадіння конденсату |
Апаратура зберігає заявлені характеристики при знижені атмосферного тиску до 60 кПа (450 мм рт.ст.) |
Умови зберігання: температура навколишнього середовища: -50 ... +50°С |
Апаратуру можна перевозити авіатранспортом, тобто, витримує вплив зниженого атмосферного тиску 12 кПа (90 мм рт.ст.) при температурі -50°С |
Надійність |
Середній час напрацювання на відмову одного комплекту - не менше 100 тис. годин |
Термін служби апаратури - не менше 20 років /p> |
Масогабаритні характеристики |
Корпус Stand Alone (варіант 1) |
46х218х165 мм, 0,5 кг |
Корпус Stand Alone (варіант 2) |
51х262х240 мм, 0,5 кг |
Корпус Mini-Rack |
483х230х43,5 мм, 3,5 кг |
Плата Sub-Rack |
233х220х30 мм, 0,5 кг |
Регенератор FG-PAM-ADRE1-IP-x або FG-PAM-RGx-Eth-IP |
70x290x167 мм, 3 кг |
Регенератор FG-PAM-RGx-Eth-PL |
75x250x175 мм, 2 кг |
Регенератор FG-PAM-ADR2E1-IP-x |
105x290x167 мм, 3,5 кг |
Регенератор у корпусі MGS-4-CASE-ST |
306х193х268 мм, 9 кг |
Інформація для замовлення:
Система передачі стандарту G.SHDSL семейства FlexDSL Orion. Максимальна швидкість до 2,3 Мбіт/с, передавання сигналу по 1 або 2 парах, локальне або дистанційне живлення, підтримка регенераторів. |
Настільні модулі (Stand Alone) |
Модулі мають відмінності в організації дистанційного живлення (ДП). Модулі V5 приймають тільки "струм обтікання", модулі V4 приймають "струм обтікання" або дистанційне живлення. |
FG-PAM-SAN-E1B, V4 |
Модуль FlexDSL, stand alone, 1*SHDSL, 1 пара, 2312 кбіт/с, NTU, M/S, (REMO), 1*E1 120 Ом, ЛП/ДП у комплекті з блоком живлення |
FG-PAM-SAN-N64, V4 |
Модуль FlexDSL, stand alone, 1*SHDSL, 1 пара, 2312 кбіт/с, NTU, M/S, (REMO), 1*N64 (V.35/V.36/X.21/V.24), ЛП/ДП, у комплекті з блоком живлення |
FG-PAM-SAN-E1B/N64-MP, V4 |
Модуль FlexDSL, stand alone, 2*SHDSL, 1 або 2 пари, 2312 кбіт/с, NTU, M/S, (REMO), 1*E1 120 Ом, 1*N64 (V.35/V.36/X.21/V.24), мультисервіс, мультипоінт, захист 1+1, ЛП/ДП, у комплекті з блоком живлення |
Модулі для установки в касету (Sub-Rack) |
Моделі мають відмінності в организації дистанційного живлення (ДП). Усі модулі подають "струм обтікання", модеми з суфіксом -RP подають дистанційне живлення. Для розрахунку максимальної кількості регенераторів з ДП користуйтеся інформацією в короткому описі сімейства модемів FlexDSL Orion і FlexDSL Orion2 |
FG-PAM-SRL-E1B, V5 |
Модуль FlexDSL, SubRack, 1*SHDSL, 1 пара, 2312 кбіт/с, LTU, M/S, (REMO), 1*E1 120 Ом, подавання струму обтікання |
FG-PAM-SR2L-E1B-MP-RP, V5 |
Здвоєний модуль FlexDSL, SubRack, 2*SHDSL, 1 пара, 2312 кбит/с, LTU, 2*Master/2*Slave, (REMO), 2*E1 120 Ом, (PRA), мультипоінт, ДП |
FG-PAM-SRL-E1B/N64/Eth/FXO-RP, V5 |
Модуль FlexDSL, SubRack, 1*SHDSL, 1 пара, 2312 кбіт/с, LTU, M/S, (REMO), 1*E1 120 Ом, 1*N64 (V.35/V.36/X.21/V.24), 1*10/100BaseT, міст, мультисервіс, ДП, до 8*FXO |
FG-PAM-SR2L-E1B/N64/Eth/FXx-MP, V5 |
Здвоєний модуль FlexDSL, SubRack, 2*SHDSL, 1 пара, 2312 кбіт/с, LTU, 2*Master/2*Slave, (REMO), 2*E1 120 Ом, 1*N64 (V.35/V.36/X.21/V.24), 1*10/100BaseT, міст, мультипоінт, мультисервіс, до 8*FXx |
Регенератор FlexDSL Orion і FlexDSL Orion2
Особливості:
- Збільшення дальності роботи модемів FlexDSL Orion і FlexDSL Orion2
- Прийом дистанційного живлення
- Різні варіанти конструктивного виконання
- Службовий зв'язок (деякі моделі)
Лінійні регенератори FlexDSL Orion випускаються у трьох різних варіантах конструктивного виконання. Кожна конструкція відрізняється класом захисту від впливу навколишнього середовища чи механічною міцністю корпуса. Найбільш простий клас захисту IP-67 мають регенератори у пластиковому або силуміновому корпусі. Силуміновий корпус відрізняється більшою механічною міцністю.
Якщо умови навколишнього середовища не дозволяють використовувати регенератори з класом захисту IP-67, можна використовувати стальний корпус MGS-4-CASE-ST і встановлювати в нього модулі регенераторів.
У модельному ряді FlexDSL Orion існують регенератори для однієї чи двох пар мідного кабелю з можливістю підключення апарата службового звязку (СЗ) и без неї.
Нагору
|
|
|
xDSL-модеми для транспортних мереж і мереж доступу
