FlexGain       Оборудование уплотнения абонентских линий

Подключение новых абонентов без прокладки дополнительных кабелей - это просто мечта. Оборудование уплотнения абонентских линий позволяет по одной абонентской линии организовать до четырех (FlexGain PCM4d) независимых телефонных каналов, а также организация 4 и 12 телефонных каналов + передача данных Ethernet (FlexGain PCM4d/12-Eth). Телефонные разговоры и передача данных по всем этим каналам могут осуществляться одновременно. Для мониторинга и настройки систем, например, для увеличения дальности работы имеется возможность изменения скорости в линии и увеличения мощности приемопередатчика, имеется специальная терминальная программа.

FlexGain PCM4d
FlexGain PCM4d/12-Eth
FlexGain PCM-S

Техническое описание FlexGain PCM4d
Техническое описание FlexGain PCM4d/12-Eth
Техническое описание FlexGain PCM-S

Оборудование уплотнения абонентских линий FlexGain PCM4d

FlexGain PCM4d

Особенности:

  • Подключение до четырех абонентов по одной абонентской линии
  • Максимальная скорость передачи данных с помощью факса или модема
  • Кодирование каждого канала алгоритмом ИКМ со скоростью преобразования 64 кбит/с в соответствии с G.711
  • Линейное кодирование по технологии G.shdsl TC-PAM
  • Большая допустимая длина для абонентской линии
  • Конструктив станционного полукомплекта: универсальная кассета FlexGain для установки 14 станционных модулей FlexGain PCM4d, конструктив FlexGain COMPACT для трех станционных модулей FlexGain PCM4d, автономный блок FlexGain LIT для одного станционного модуля FlexGain PCM4d
  • Возможность защищенного и низкотемпературного исполнения абонентского полукомплекта
  • Дистанционное электропитание абонентского полукомплекта
  • Локальное управление с использованием специального программного обеспечения

Подключение новых абонентов без прокладки дополнительных кабелей. По одной абонентской линии осуществляется до 4 одновременных телефонных разговоров.

В отличие от систем уплотнения предыдущего поколения во FlexGain PCM4d не используется компрессия речевого канала, каждый канал передается методом ИКМ-кодирования со скоростью преобразования 64 кбит/с в соответствии с G.711. Таким образом, кроме обычного телефонного разговора, по образованным системой FlexGain PCM4d каналам может осуществляться передача данных с максимально возможной для модема или факса скоростью.

Станционные модули СОТ системы FlexGain PCM4d обеспечивают стандартные интерфейсы FХО для сопряжения с абонентскими портами любой АТС и устанавливаются в универсальную кассету FlexGain-R (модификации R-PCM или R-W/PCM). Емкость кассеты - 14 станционных модулей системы FlexCain PCM4d.

Абонентские модули RT-системы FlexGain PCM4d имеют компактное внешнее исполнение и обеспечивают стандартные интерфейсы FXS для сопряжения с абонентскими устройствами.

Схема применения:

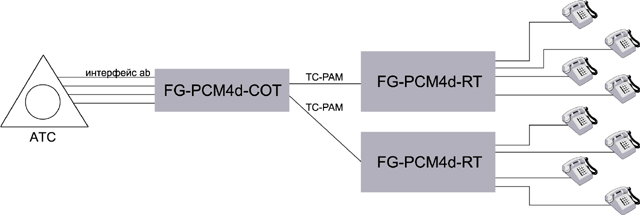

Схема применения FlexGain PCM4d

Наверх

Оборудование уплотнения абонентских линий FlexGain PCM4d/12-Eth

Оборудование уплотнения абонентских линий FlexGain PCM4d/12-Eth

Особенности:

  • Подключение 4 или 12 абонентов по одной физической паре
  • Скорость передачи в линии до 5,7 Мбит/с
  • Передача дуплексного канала Ethernet-трафика со скоростью не менее 5 Мбит/с с интерфейсом 10/100BaseT (опция)
  • Кодирование каждого канала алгоритмом ИКМ со скоростью преобразования 64 кбит/с в соответствии с G.711
  • Максимальная скорость передачи данных с помощью факса или модема
  • Линейное кодирование ТС-РАМ
  • Большая допустимая длина линии (Rшл=1050 Ом)
  • Конструктив станционного полукомплекта - универсальная кассета FlexGain, конструктивы FlexGain-R-COMPACT и FlexGain-LIT
  • Дистанционное или локальное (опция) питание абонентского комплекта
  • Настройка, тестирование и мониторинг с помощью специального програмного обеспечения

Подключение новых абонентов без прокладки дополнительных кабелей. По одной медной паре осуществляется до 12 одновременных телефонных разговоров и имеется возможность передачи Ethernet-трафика со скоростью до 2 Мбит/с.

Системы FG-PCM4d-Eth и FG-PCM12-Eth осуществляют передачу голосовых каналов методом ИКМ-кодирования со скоростью преобразования 64 кбит/с в соответствии с рекомендацией G.711. Скорость передачи в линии составляет до 2320 кбит/с. Все не задействованные под передачу голоса каналы используются для передачи Ethernet-трафика посредством установленной мезонинной (дочерней) платы FG-PCM-Eth.

Станционные модули СОТ систем FG-PCM4d-Eth и FG-PCM12-Eth обеспечивают стандартные интерфейсы FXO для сопряжения с абонентскими модулями любой АТС и устанавливаются в универсальную кассету FlexGain-R или конструктивы FlexGain-R-COMACT и FlexGain-LIT. Подключение к АТС осуществляется через кросс-плату кассеты или конструктива, подключение к сети Ethernet производится через разъемы на лицевых панелях модулей СОТ. Абонентские модули RT систем FG-PCM4d-Eth и FG-PCM12-Eth имеют компактное исполнение и обеспечивают стандартные интерфейсы FXS для сопряжения с абонентскими устройствами и опционально могут быть оснащены модулями FG-PCM-Eth для организации передачи Ethernet-трафика. Модули имеют герметичные пластиковые корпуса для крепления на стену или в шкаф. Питание модулей осуществляется дистанционно.

Схема применения:

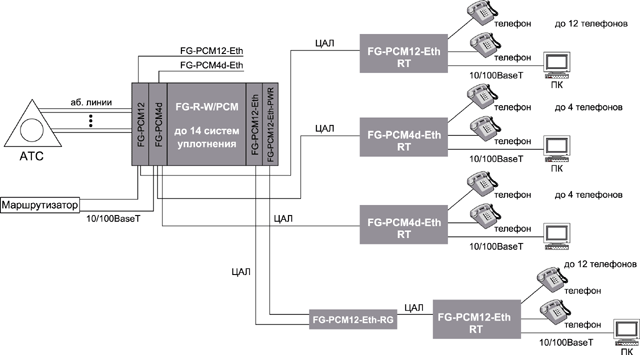

Схема применения FlexGain PCM4d/12-Eth

Технические характеристики:

Возможности

Число телефонных каналов на одной абонентской линии:
FG-PCM4d-Eth
FG-PCM12-Eth


4
12

ИКМ-кодирование

64 кбит/с (G.711)

Портов 10/100BaseT

1

Передача сигналов тональной частоты

Диапазон рабочих частот

0,3 ... 3,4 кГц

Переходное затухание

> 65 дБ

Соотношение сигнал/шум

> 33 дБ/1 кГц

Максимальный уровень входного сигнала

+3 дБ

Вносимое затухание

4 ±1 дБ

Станционный интерфейс

Импеданс

600 Ом

Уровень входного сигнала

< 3 дБ

Ток шлейфа

20 ... 60 мА

Частота сигнала вызова

15 ... 50 Гц

Набор номера

импульсный или DTMF

Напряжение абонентского шлейфа

24 ... 72 В

Сопротивление шлейфа по постоянному току при снятой трубке

< 300 Ом

Напряжение сигнала вызова

35 ... 110 ВЭФФ

Абонентский интерфейс

Входной импеданс

600 Ом

Уровень входного сигнала

0 дБ

Сопротивление абонентского шлейфа с ТА

< 900 Ом

Постоянный ток абонентского шлейфа

22 мА

Набор номера

импульсный или DTMF

Напряжение абонентского шлейфа

24 В

Напряжение сигнала вызова

40 ВЭФФ

Частота сигнала вызова

25 Гц

Передача данных

Интерфейс

10/100BaseT

Скорость передачи:
FG-PCM4d-Eth
FG-PCM12-Eth


до 2048 кбит/с
до 1536 кбит/с

Режим работы

прозрачный мост

Стандарты

IEEE 802.3 CSMA/CD
IEEE 802.3u
IEEE 802.3x

Цифровая абонентская линия

Среда передачи

медная пара

Скорость передачи

до 2,3 Мбит/с

Линейный код

TC-PAM

Требования к линейному кабелю

Волновое сопротивление кабеля

135 Ом

Сопротивление шлейфа

< 1050 Ом

Максимальное затухание

45 дБ/200 кГц

Питание

Напряжение питания кассеты модулей СОТ

-40,5 ... -72 В

Напряжение дистанционного питания модуля:
FG-PCM4d-Eth
FG-PCM12-Eth


± 80 В
± 150 В

Ток в линии

< 60 мА

Потребляемая мощность модуля:
FG-PCM4d-Eth
FG-PCM12-Eth


< 5,6 Вт
< 14 Вт

Габариты (ШхВхГ)

Кассета

490х266х240 мм

Модуль СОТ

30х233х220 мм

Модуль RT:
FG-PCM4d-Eth
FG-PCM12-Eth


40х88х110 мм
120х210х395 мм

Условия эксплуатации

Модуль СОТ

0 ... +55°С
относительная влажность 5 ... 80%

Модуль RT

-25 ... +55°С
относительная влажность 5 ... 95%



Наверх

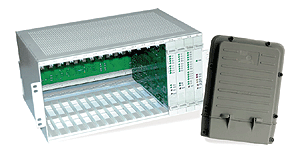

Оборудование уплотнения абонентских линий FlexGain PCM-S

Оборудование уплотнения абонентских линий FlexGain PCM-S

Особенности:

  • Подключение 4, 8 или 12 абонентов по одной физической паре
  • Кодирование каждого канала алгоритмом ИКМ со скоростью преобразования 64 кбит/с в соответствии с G.711
  • Максимальная скорость передачи данных с помощью факса или модема
  • Линейное кодирование ТС-РАМ
  • Большая допустимая длина линии (Rшл=1100/1200/1300 Ом)
  • Конструктив станционного полукомплекта - кассета на 16 систем с модулем управления (опция)
  • Дистанционное питание абонентского комплекта

Системы FG-PCM-S-4d, FG-PCM-S-8 и FG-PCM-S-12 являются самостоятельной линейкой оборудования, которая устанавливается в собственном конструктиве с модулем управления, который позволяет осуществлять контроль оборудования с помощью программы управления. В оборудовании использовано линейное кодирование ТС-РАМ, что позволяет включать большее количество систем в кабеле без потери качества передачи. Линейка оборудования FG-PCM-S является наиболее экономичным решением при подключении большого количества абонентов..

Системы FG-PCM-S-4d, FG-PCM-S-8 и FG-PCM-S-12 осуществляют передачу голосовых каналов методом ИКМ-кодирования со скоростью преобразования 64 кбит/с в соответствии с рекомендацией G.711. Скорость передачи в линии составляет 272, 528 и 784 кбит/с соответственно. Станционные модули СОТ систем FG-PCM-S-4d, FG-PCM-S-8 и FG-PCM-S-12 обеспечивают стандартные интерфейсы FXO для сопряжения с абонентскими модулями любой АТС и устанавливаются в собственную кассету, имеющую шестнадцать мест под системы уплотнения и одно место под модуль контроля и управления. Абонентские модули RT систем FG-PCM-S-4d, FG-PCM-S-8 и FG-PCM-S-12 имеют компактное исполнение и обеспечивают стандартные интерфейсы FXS для сопряжения с абонентскими устройствами. Модули имеют гeрметичные пластиковые корпуса для крепления на стену или в шкаф. Питание модулей осуществляется дистанционно.

Схема применения:

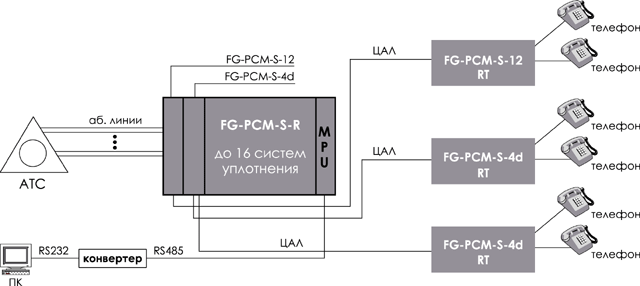

Схема применения FlexGain_PCM-S

Технические характеристики:

Возможности

Число телефонных каналов на одной абонентской линии:
FG-PCM-S-4d
FG-PCM-S-8
FG-PCM-S-12


4
8
12

ИКМ-кодирование

64 кбит/с (G.711)

Передача сигналов тональной частоты

Диапазон рабочих частот

0,3 … 3,4 кГц

Переходное затухание

> 65 дБ

Соотношение сигнал/шум

> 33 дБ/1 кГц

Максимальный уровень входного сигнала

+3 дБ

Вносимое затухание

4 ± 1 дБ

Станционный интерфейс

Импеданс

600, 900 Ом

Уровень входного сигнала

< 3дБ

Ток шлейфа

< 100 мА

Частота сигнала вызова

16 ... 60 Гц

Набор номера

импульсный или DTMF

Напряжение абонентского шлефа

24 ... 72 В

Сопротивление шлейфа по постоянному току при снятой трубке

< 400 Ом

Напряжение сигнала вызова

> 45 ВЭФФ

Абонентский интерфейс

Импеданс

600, 900 Ом

Уровень входного сигнала

0 дБ

Сопротивление абонентского шлейфа с ТА

< 800 Ом

Постоянный ток абонентского шлейфа

> 20 мА

Набор номера

импульсный или DTMF

Напряжение абонентского шлефа

24 В

Напряжение сигнала вызова

48 ВЭФФ

Частота сигнала вызова

25 Гц

Частота переполюсовки 12, 16 кГц (опция):
FG-PCM-S-4d
FG-PCM-S-8
FG-PCM-S-12


1-й канал
1, 5-ый каналы
1, 5, 9-ый каналы

Цифровая абонентская линия

Среда передачи

медная пара

Скорость передачи:
FG-PCM-S-4d
FG-PCM-S-8
FG-PCM-S-12


272 Мбит/с
528 Мбит/с
784 Мбит/с

Линейный код

ТС-РАМ

Требования к линейному кабелю

Волновое сопротивление

135 Ом

Сопротивление шлейфа:
FG-PCM-S-4d
FG-PCM-S-8
FG-PCM-S-12


1300
1200
1100

Питание

Напряжение питания кассеты модулей СОТ

-36 ... -72 В

Напряжение дистанционного питания:
FG-PCM-S-4d
FG-PCM-S-8
FG-PCM-S-12


200 В
250 В
300 В

Ток в линии

< 60 мА

Потребляемая мощность СОТ-RT с ДП:
FG-PCM-S-4d
FG-PCM-S-8
FG-PCM-S-12


< 31 Вт
< 21,6 Вт
< 27,5 Вт

Габариты

Кассета

434х320х215,3 мм

Модуль СОТ

22,5х280х190 мм

Модуль RT

250х330х90 мм

Условия эксплуатации

Модуль СОТ

0 … +55°С
относительная влажность 5 … 80%

Модуль RT

-20 … +55°С
относительна влажность 5 … 95%


Наверх
