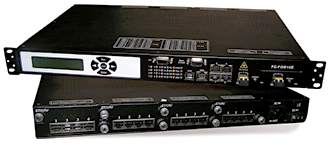

Оптичний мультиплексор FlexGain FOM16E, V1
Особливості:
- 4/8/16 інтерфейсів E1 120 Ом
- Чотири Ethernet 10/100BaseTX порта з обробкою VLAN із загальною швидкістю 100 Мбіт/с
- Канал службового зв'язку
- Управління через вбудований кнопковий інтерфейс з LCD-монітором, CLI, Telnet, SNMP
- 2 слоти для SFP-модулів, SFP-приймачі на 15, 40, 80, 100 и 120 км
- 1 + 1 резервування оптичного тракту з системою автоматичного гасіння лазера
Мультиплексор FlexGain FOM16E, V1 призначений для передачі 4 ... 16 потоків Е1 і Ethernet-трафику зі швидкістю до 100 Мбіт/с по одному чи двох оптичних волокнах.
FlexGain FOM16E, V1забезпечує 1+1 схему резервування оптичного тракту, ручне налаштування за допомогою кнопок, вбудоване Telnet- і SNMP-управління, контроль функціонування та збір статистики. Для забезпечення гнучкості і найкращої економічної ефективності в FlexGain FOM16E, V1 застосовуються SFP-приймачі, які дозволяють обирати той чи інший тип приймача в залежності від довжини і стану оптичесної лінії. Вбудований Ethernet-комутатор з чотирма портами дозволяє обробляти VLAN-пакети з ознаками подвійного тегування (Q in Q), подтримує IEEE 802.1p і функцію MDIX для кожного Ethernet-порту.
Для полегшення експлуатації створених на базі FlexGain FOM16E, V1 ліній зв'язку в мультиплексорах реалізований канал службового зв'язку (EOW).
Мультиплексор FlexGain FOM16E, V1 виконується у конструктиві MiniRack заввишки 1U з універсальним живленням як від батарей з напругою постійного струму -36/-72 В, так і від мережі змінного струму напругою ~220 В.
Схеми застосування:

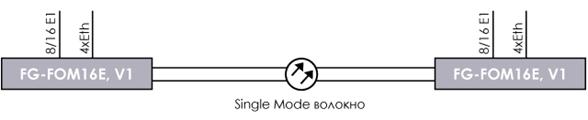

"Точка-Точка" без резервування оптичного тракту

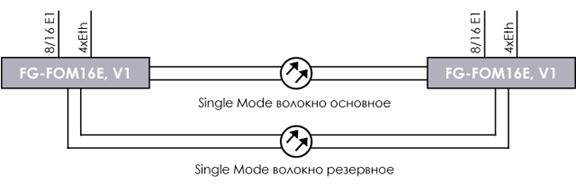

"Точка-Точка" з резервуванням оптичного тракту
Технічні характеристики:
Оптичні SFP-модулі |
FG-FO-S.1.1 |
FG-FO-L1.1 |
FG-FO-L1.2 |
FG-FO-L1.3 |
FG-FO-L1.4 |
Тип лазера |
FP Laser |
FP Laser |
DFB Laser |
DFB Laser |
DFB Laser |
Довжина хвилі |
1310 nm |
1310 nm |
1550 nm |
1550 nm |
1550 nm |
Оптичний роз'єм |
2 x LC |
2 x LC |
2 x LC |
2 x LC |
2 x LC |
Вихідна потужність |
-15 ~ -8 dBm |
-5 ~ 0 dBm |
-5 ~ 0 dBm |
-3 ~ 2 dBm |
0 ~ 5 dBm |
Чутливість |
-31 dBm |
-34 dBm |
-34 dBm |
-34 dBm |
-34 dBm |
Максимально допустимий рівень вхідного сигналу |
0 dBm |
4 dBm |
4 dBm |
5 dBm |
5 dBm |
Системне посилення |
19 dB |
29 dB |
29 dB |
31 Db |
34 dB |
E1-інтерфейс |
Швидкість |
2,048 Mbps ± 50 ppm |
Лінійний код |
HDB3 |
Маска |
згідно з ITU-T G.703 |
Хвильовий опір |
120 Oм |
Джиттер |
згідно з ITU-T G.823 |
Роз'єм інтерфейсу E1 |
RJ-45 (120 Oм) |
Ethernet-інтерфейс |
Пропускна здатність |
до 100 Мбіт/с |
Розмір таблиці MAC-адрес |
2048 |
Протоколи, що підтримуються |
IEEE 802.3, IEEE 802.3u, IEEE 802.3x |
Кількість VLAN |
64 |
Тип VLAN |
IEEE 802.1q Port-based, Q in Q |
Ethernet QoS |
IEEE 802.1p, DSCP, Bandwidth Control |
Джерело живлення |
DC |
-36 ... -72 В |
AC |
90 ... 260 В; 47 ... 63 Гц |
Споживана потужність |
не більше 30 W |
Входи/Виходи аварійних сигналів і зовнішніх датчиків |
Аварії |
2 виходи Minor і Major аварії |
Входи внутрішніх датчиків |
2 входи |
Електричні характеристики входів/виходів |
0 ... 60 В DC, 1 ... 5 mA |
Робоче середовище і EMI/EMC |
EMI/EMC сумісність |
FCC Class A part 15B, EN55082-1, EN55022, CE, RoHS |
Діапазон робочих температур |
0 ... 60°C |
Вологість |
5 ... 90%, без утворення конденсату |
Масогабаритні характеристики |
Габарити (ШxВxГ) |
436x44,5x320 мм |
Маса |
3,5 кг |
