Система GALMAR предназначена для организации заземления на телекоммуникационных, энергетических объектах операторов мобильной и стационарной связи, ведомственных сетей, промышленных предприятий и т.д. Система обеспечивает долговечный, надёжный контур заземления со стабильными электрическими параметрами, не зависящими от погодных условий (температура, влажность).
Преимущества GALMAR:
- Минимальная площадь контура заземления
- Высокая коррозионная стойкость (минимум 30 лет)
- Удобство и технологичность монтажа
- Минимальные эксплуатационные затраты
- Высокая устойчивость медного покрытия к изгибу и отслоению
- Установка с сопротивлением, не зависящим от погодных условий
Монтаж заземлителей
Вертикальные элементы заземлителей монтируются из штырей модульной системы GALMAR, заглубляемых в землю с помощью обычного перфоратора. Для получения нужной длины штыри соединяются между собой резьбовыми муфтами.
Монтируемый контур заземления может иметь удобную для конкретного случая конфигурацию с любым числом вертикальных элементов, а сами вертикальные элементы могут быть смонтированы на любую глубину:
- традиционный монтаж (2 — 6 м);
- глубинный монтаж (6 — 40 м).
Способ монтажа выбирается в зависимости от доступной площади и типа грунта. Глубинный монтаж является наиболее технологичным:
- минимальная площадь контура заземления;
- сопротивление заземлителей не зависит от погоды;
- минимум земляных работ;
- возможность монтажа внутри периметра зданий (в подвалах).
Сравнительная характеристика системы заземления по технологии Galmar и существующих методов организации заземления
| Характеристика |
Система заземления по технологии Galmar |
Существующие методы организации заземления |
| Медное покрытие вертикального заземлителя |
не менее 250 мкм |
нет |
| Высокая стойкость к коррозии |
обеспечивает как минимум 30-ти летний срок службы всех компонентов |
нет |
| Удобство и технологичность монтажа |
обеспечивается модульно-штыревым принципом построения |
монтаж связан со значительными трудозатратами на установку заземлителей и проведение подготовительных земляных работ |
| Механические свойства |
гарантированная прочность стального штыря и всех компонентов |
зависит от используемых материалов |
| Долговечность |
обеспечивается толщиной, высокой адгезией и пластичностью медного покрытия |
нет |
| Возможность минимизировать количество точек заземления |
Обеспечивается возможностью погружения его на значительную глубину с помощью вибромолота |
нет |
| Независимость сопротивления от погодных условий |
Обеспечивается возможностью погружения его на значительную глубину с помощью вибромолота |
Нет |
| Возможность уменьшения площади контура заземления |
Обеспечивается возможностью погружения его на значительную глубину с помощью вибромолота |
Нет |
| Глубинный монтаж |
Традиционный монтаж |
 |
 |

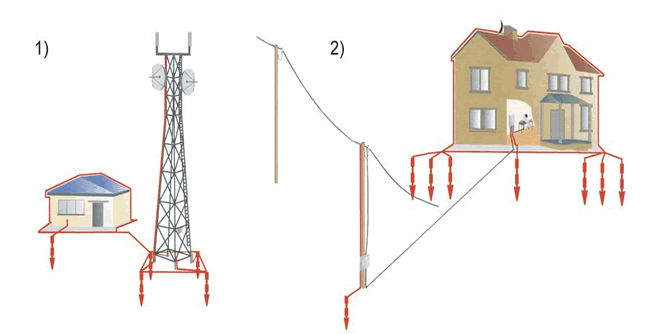

Схемы организации контуров заземления
|
