FlexDSL xDSL-модемы для транспортных сетей и сетей доступа

Модемы для построения распределенных сетей видеонаблюдения семейства FlexDSL Orion3

FlexDSL Orion

Замена среды передачи с меди на оптику связана с проведением большого обьема строительных работ по прокладке оптического кабеля. Обычно магистральный кабель располагается в зоне земельного отчуждения газо-нефте-провода, и проведение строительных работ может быть согласовано в более короткие сроки.

Протяженность линии связи до ГРС или КП могут составлять до 10 ... 20 км в направлении от магистрали. Проведение земельных работ требует согласования с местными властями.

Наиболее перспективным представляется решение построения гибридных медно-оптических сетей, где магистральный кабель постепенно заменяется на оптический, а ответвления на ГРС(КП) остаются на меди. Для построения гибридных транспортных линий связи применяется оптический регенератор FlexDSL Orion3.

Оптический регенератор FlexDSL Orion3

Предназначен для регенерации оптического магистрального сигнала с возможностью передачи данных по 4 направлениям по медным кабелям.

Совместим с модемами FlexDSL Orion3, которые установлены ранее на магистральных сетях.

  • До 2 оптических интерфейсов типа SFP (имеется возможность оптимально подобрать требуемый оптический приемопередатчик по количеству волокон и дальности
  • До 4 DSL-интерфейсов для возможности ответвления данных до ГРС (КП). Каждый DSL-интерфейс имеет возможность работать по 4 проводной линии связи и обеспечивать скорости не менее 10 Мбит на расстояниях 8 км кабеля КСПП 1х4х0.9
  • DSL-интерфейсы могут быть использованы для построения магистрального канала на существующем медном кабеле и использоваться как резерв
  • Встроенный Ethernet Layers 2 switch обеспечивает протоколы резервирования передачи данных по медным кабелям и оптике
  • Обеспечивает возможность подключения аппаратуры в местах установки регенератора по интерфейсу Ethernet
  • Обеспечивает возможность удаленного питания регенераторов как по магистрали, так и со стороны ГРС (КП)
  • Схемы питания обеспечивают "горячее" резервирование регенератора по питанию и увеличивают надежность системы
  • Обеспечивает выделение до 50 Вт мощности для дистанционного питания внешней аппаратуры, установленной в непосредственной близости от регенератора. В качестве такой аппаратуры могут применяться системы передачи Wi-Fi или WiMAX, либо аналогичные
  • Различные варианты конструктивного исполнения IP67, IP68
  • Служебная связь (опция)

Оптический регенератор FlexDSL Orion3 обладает всеми свойствами присущими аппаратуре FlexDSL Orion3:

  • климатические условия эксплуатации -40 ... +55°С;
  • "сухие" контакты вскрытия/затопления;
  • функции балансировки/резервирования передаваемых данных;
  • удаленное обновление прошивок;
  • расширенная система диагностики работы аппаратуры;
  • низкое энергопотребление.

Схемы применения

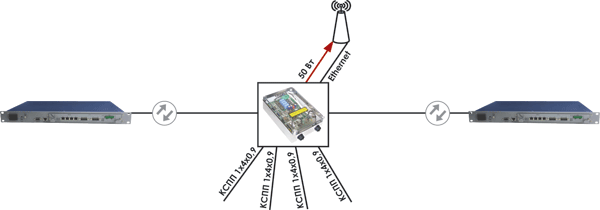

1. Типовое применение

Схема применения

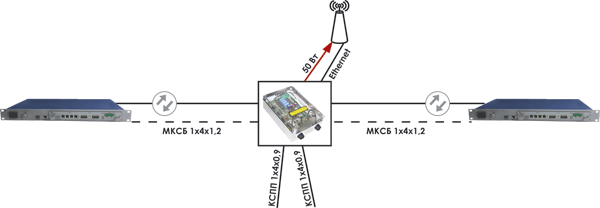

2. Использование медных магистральных кабелей как резервный канал передачи данных

Схема применения

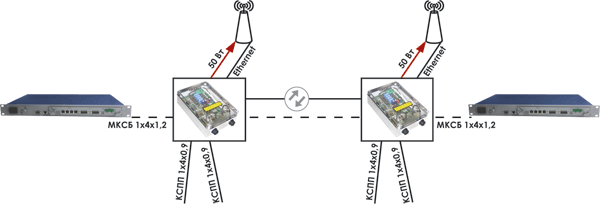

3. Поэтапная замена магистрали на оптику

Схема применения

Информация для заказа

FG-PAM-MR2L-OP-2E1B/4Eth/2VC/2RS

Оконечный модем SHDSL.bis, MiniRack 2U, 2 пары 15240 кбит/с по каждой паре, порт SFP, 2*G.703, 4*10/100BaseT, локальное питание генерация ДП 200/350В , порт лок. управления, реле аварий, 2 канала ТЧ, 2 канала RS485, локальное питание

FG-PAM-IP2L-OP-4Eth/2VC/2RS

Оконечный модем SHDSL.bis, в защищенном корпусе IP67 (силумин), 2 пары 15240 кбит/с по каждой паре, порт SFP, 4*10/100BaseT, локальное питание генерация ДП 200/350 В, порт лок. управления, реле аварий, 2 канала ТЧ, 2 канала RS485, локальное питание

FG-PAM-RG2N-OP-4DSL/4Eth/2VC/2RS

Универсальный регенератор SHDSL.bis, в защищенном корпусе IP67 (силумин), 2 порта SFP (питание оптической части как от магистрали так и от ответвлений), 4хDSL (по 2 пары) порта на ответвления (питание ответвлений от ответвлений), дистанционное питание, датчики “сухих” контактов, порт лок. управления, 4*10/100BaseT, 2 групповых канала RS485, 2 групповых канала ТЧ
