Особливості

• Дистанційне живлення кінцевого обладнання потужністю до 50 В по магістральних кабелях і до 30 В по кабелях типу ТПП
• Швидкість передачі даних до 10 Мбіт/с по двох парах
• Інтерфейс підключення камер PoE+
• Напруга дистанційного живлення 24 В (опція)
• Управління системами підігріву купольних камер
• Датчики відчинення, температури
• Конструктивне виконання IP66

Система передачі даних FlexDSL Orion3 має у своєму складі модулі прийому дистанційного живлення, що дозволяє дистанційно живити не тільки кінцевий модем, а і зовнішнє обладнання. Типовий приклад використання - це системи відеоспостереження на віддалених об'єктах без систем гарантованого живлення.

Джерела дистанційного живлення забезпечують можливість встановлення камер на максимальному віддалені, до 4 км по кабелю типу ТПП (в міських умовах) або до 20 км по кабелях типу КСПП (у сільських умовах).

Віддалений модем виготовляється у герметичному IP66/IP67-корпусі. Діапазон робочих температур від -40 до +55°С, що дозволяє монтувати обладнання безпосередньо поряд з камерами відеоспостереження.

Модеми можна встановлювати у вуличні шафи телекомунікаційного обладнання. Наявність датчиків відчинення дозволяє здійснювати охорону стороннього обладнання.

Технологія Shdsl.bis-Ext забезпечує максимальну швидкість передачі даних по абонентських або магістральних лініях зв'язку для передачі відеоякості DVD з однієї купольної відеокамери чи з чотирьох фіксованих аналогових відеокамер.

Параметри модуля підключення аналогових камер

• Відеовходи: 4 BNC, 1.0Vp-p
• Тривожні входи: 4
• Релейні виходи: 1
• Формат стиснення: H.264
• Розподільча здатність 52x288, 704x576 пікс
• Швидкість запису: 100 к/сек (352x288 пікс), 25 к/сек (704x576 пікс)
• Швидкість відображення: 100 к/сек
• Запис: вручну, по детектору руху, по тривожному входу, за розкладом

Параметри аналогових камер

• Антивандальне виконання і наявність вбудованої ІЧ, невеликий розмір. Відеокамера ідеально виглядає на любій споруді або у приміщенні
• Тип матриці 1/3" ПЗС SONY Exview HAD II кольорова
• Фокусна відстань об'єктива 3.6 мм
• Горизонтальний кут огляду більше 60°
• Розподільча здатність по горизонталі 650 ТВЛ
• співвідношення сигнал/шум 50 дБ
• Нижній поріг чутливості 0 лк (ІЧ вкл.)
• Режим "день/ніч"
• Клас захисту IP66
• Діапазон робочих температур -40 … +60°С
• Габаритні розміри Ø68х61 мм

Схеми застосування

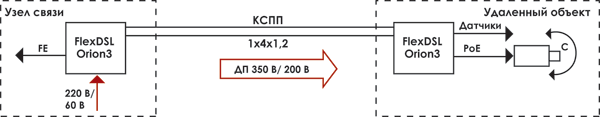

1. Підключення купольної камери по інтерфейсу PoE

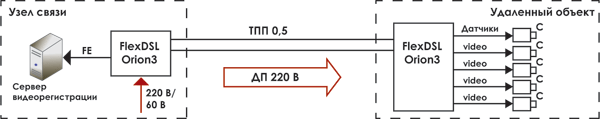

2. Підключення аналогових камер

Інформація для замовлення

FG-PAM-SR2L-2E1B/4Eth-350х2,V11	Модуль FlexDSL, SubRack, 2*SHDSL, 2 пари, 15240 кбіт/с по кожній парі, LTU, 2*Master/2*Slave, 4*E1 120 Ом, 4*10/100BaseT, ЛЖ, генерація ДЖ 2х 200/350В, у комплекті з розємом для G.703, кабелями DSL, Ethernet
FG-PAN-SA2N-Eth/PoE, V10	Модуль FlexDSL, у захищеному корпусі IP66 (силумін), 2*SHDSL, 2 пари, 15240 кбіт/с по кожній парі, NTU, 2*Master/2*Slave, 2*10/100BaseT, PoE(45W), прийом ДЖ, кабелями DSL, Ethernet
FG-PAN-SA2N-4BNC-H264, V10	Модуль FlexDSL, у захищеному корпусі IP66 (силумін), 2*SHDSL,  2 пари, 15240 кбіт/с по кожній парі, NTU,  2*Master/2*Slave, 4*H.264 BNC, прийом ДЖ, кабелями DSL
