Модеми для побудови цифрових мереж сімейства FlexDSL Orion3

Особливості:

• Лінійний код Shdsl, ShdsL.bis і Shdsl.bis-Ext (TC-PAM16/32/64/128)
• Кількість мережевих інтерфейсів 1, 2 або 4
• Швидкіст з'єднання до 15,2 Mбіт/с по кожній парі
• Сумісніст з попередніми моделями FlexDSL Orion
• Користувацькі інтерфейси E1 (G.703/G.704) і Nx64 (V.35/V.36, X.21)
• Широкий набір цифрових і аналогових інтерфейсів, а також спеціальних модулів для збору сигналів і управління телемеханікою
• Керований Layer 2 Ethernet switch (10/100BaseT) з підтримкою VLAN support
• Робота в MultiService- режимі для різних застосувань "точка-точка", "точка-багатоточка" і "кільце"
• Управління локально і віддалено, Telnet, Web
• Напруга дистанційного живлення 120/200/230/350 В
• Підтримка до 9 регенераторів на кожне плече ДП

Серія модемів FlexDSL Orion3 є подальшим розвитком лінійки модемів операторського класу FlexDSL Orion2 і FlexDSL Orion1.5, заснованій на самих сучасних Shdsl.bis стандартах і його розширеннях (ITU-T G.991.2 & ETS TS 101 524). Модеми FlexDSL Orion3 сумісні з модемами попередніх серій (FlexDSL Orion2 і FlexDSL Orion1.5) у більшості типових схем застосування. Оператор має можливість подальшого розвитку своеї мережі на базі нового обладнання без заміни вже встановленого.

Модеми FlexDSL Orion3 підтримують кодування TC-PAM4/8/16/32/64/128, що, з однієї сторони, дозволяє забезпечити сумісність з попередньою серією модемів, з іншої - кодування TC-PAM64/128 дозволяє збільшити швидкість або дальність з'єднання у порівнянні з FlexDSL Orion2.

Підтримка розширених можливостей стандарту Shdsl.bis Extended дозволяє організовувати симетричну передачу даних на швидкостях до 15,2 Mбіт/с по кожній парі. Широкий набір режимів роботи модемів по DSL-каналам, такі як резервування або обєднання (агрегація) з автоматичним балансуванням пропускної здатності DSL-каналів, дозволяє будувати надійні цифрові мости зі швидкостями 60,8 Mбіт/с по четирьох парах.

FlexDSL Orion3 підтримують до 4хE1 інтерфейсів з підтримкою режимів ITU-T G.703/G.704, до 4 портів керованого Ethernet Layer 2 switch (10/100BaseT) з підтримкою VLAN-функцій і універсальний цифровий інтерфейс Nx64, який може бути використаний як V.35, V.36, X.21 або V.24 (RS232). Можлива установка додаткових інтерфейсних карт з підтримкою голосових інтерфейсів FXO, FXS і карт збору/управління телемеханікою.

Модернізоване джерело живлення дозволяє здійснювати дистанційне живлення регенераторів по фантомних ланцюгах на відстань до 120 км. Можливо встановлювати до 9 регенераторів в одному плечі дистанційного живлення.

Модеми FlexDSL Orion3 підтримують розширений температурний діапазон -40 ... +55°С.

Переваги протоколу Shdsl.bis-Ext

У модемах FlexDSL Orion3 використовуються самі останні розробки фірми Infineon, лідера з виробництва xDSL-мікросхем. На сьогодні Infineon займає домінуюче місце на ринку xDSL-обладнання для передачі симетричних потоків даних.

Відмінними особливостями останніх розробок є:

• піідтримка нових типів кодування TC-PAM64 і TC-PAM128, котрі були недоступні у стандарті Shdsl.bis
• можливість гнучког завдання швидкості передачі для кожного типу модуляції. Наприклад, користувач може здійснювати передачу 2- мегабітного цифрового потоку, використовуючи любу модуляцію від TC-PAM4 до TC-PAM128 в залежності від рівня шумів и параметрів загасання конкретної фізичної пари
• максимальна швидкість передачі даних досягається на модуляції TC-PAM128 і складає 15,2 Мбіт/с
• модуляція TC-PAM128 має в 1,5 рази більш вузький спектр, ніж спектр модуляції TC-PAM32 для Shdsl.bis, а це означає, що рівне загасання сигналу відбувається на великих довжинах кабелю. Як результат, можна будувати цифров канали більшої дальності на магістральних типах кабелів ( низьким рівнем перешкод).

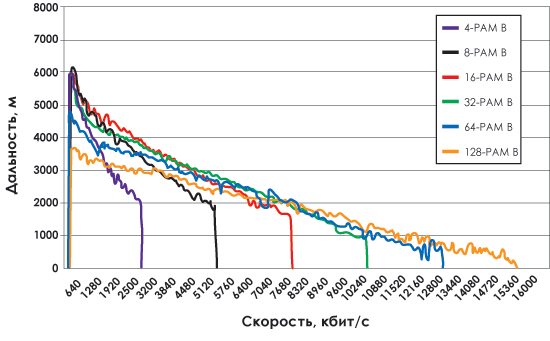

Нижче наведений графік залежності дальності передачі даних від швидкості в лінії при різних типах модуляції на кабелі ТПП-0.4.

Дальність роботи апаратури FlexDSL Orion3 на різних типах кабелів

Нижче наведена таблиця максимальної дальності (в км) роботи модемів FlexDSL Orion3 з ймовірністю помилки не гірше 10E-7 у кабельних системах з низьким рівнем шумів (по одній фізичній парі).

Діапазон робочих температур і ефективність ланцюгів дистанційного живлення регенераторів

Ланцюги прийому дистанційного живлення регенераторів FlexDSL Orion3 підалися істотній модернізації, що дозволило знизити втрати на перетвореннях в джерелах ДЖ у середньому на 15 ... 20% у всьому діапазоні живлячих напруг у порівнянні з моделями FlexDSL Orion2 аналогічної комплектації. Використання більш енергоефективного CPU з можливістю відключення ланцюгів, що не використовуються, дозволило збільшити ефективність регенераторів вцілому. Це означає, що користувачі апаратури FlexDSL Orion3 тепер можуть встановлювати в лінк на один регенератор більше без зміни схеми дистанційного живлення, что особливо важливо на кабелях ТПП-0,4/0,5, які мають суттєві обмеження по напрузі ДЖ.

Використання компонентів індустріального діапазону температур дозволило значно розширити температурний робочій діапазон регенераторів (без систем підігріву) -40 ... +65°С.

Різні схеми подачі дистанційного живлення FlexDSL Orion3

Цифрова система передачі даних FlexDSL Orion3 підтримує поряд з добре зарекомендованими схемами ДП FlexDSL Orion2 дві нові схеми ДЖ:

• Незалежне живлення по двох парах з можливістю резервування ДЖ у випадку обриву однієї з пар. Дозволяе зберегти роботоздатність системи вцілому, однак, із зменшенням пропускної здатності цифрового каналу. При проєктуванні необхідно закладати запас потужності для підтримки цього режиму.
• Живлення по фантомним ланцюгам, що зазвичай використовується на магістральних чи зонових цифрових системах зв'язку, для яких є характерною велика протяжність, для забезпечення потрібного рівня безпеки при обслуговуванні системи.

Кінцеві модеми дозволяюьт видавати наступну напругу дистанційного живлення: 110 В, 200 В, 230 В або 200/350 В (для живлення по фантомним ланцюгам магістральних кабелів). Користувач має можливість підібрати оптимальну схему живлення в залежності від кількості регенераторів, стану ізоляції кабелю, вимог до контактів у монтажних боксах і вимог з техніки безпеки і надійності.

На магістральних кабелях можна встановлювати до 9 регенераторів на кожному плечі дистанційного живлення (до 18 регенераторів при застосуванні схеми зустрічного живлення з кінцевихоконечных ОУЖ).

Інформація про максимальну кількість регенераторів в залежності від довжини регенераційної ділянки магістральних кабелів (1,2 мм) наведена нижче:

Підсистема організації службового зв'язку для побудови магістральних цифрових каналів

При застосуванні схеми дистанційного живлення по фантомних ланцюгах з'являється можливість використання підсистеми службового зв'язу (СЗ).

Підсистема СЗ складається із переносного апарату і обладнання для ОУП, яке встановлюється на робочому столі (місці) оператора, котре підключається до світлової чи звукової сигналізації.

Апарати СЗ дозволяють організовувати голосовий груповий канал між НУП-ОУП або НУП-НУП для забезпечення безпечного проведеня пусконалагоджувальних або регламентних робіт.

Відмінними особливостями СЗ для FlexDSL Orion3 є:

• Збереження роботоздатності службового голосового каналу як при наявності дистанційного живлення, так і при його відсутності.
• Відсутність впливу на цифровий канал передачі даних при використанні апаратів СЗ.
• Використання схем оцифровки голосового каналу і корекції можливихспотворень при передачі на віддалені НУПи, що позитивно відображається на якості і розбірливості мови на відстанях більш 50 ... 55 км (МКСБ-1,2 мм).
• Вбудовані системи шумозаглушення, які виключають попадіння шумів системи передачі даних до службового каналу.
• Можливість обєднання декількох службових каналів в різних напрямках на одноум месці оператора.
• Вбудовані системи підзарядки.

Система службового зв'язку працює на усьому плечі дистанційного живлення.

Додаткові конструктивні можливості систем на базі FlexDSL Orion3

В доповнення до існуючих конструктивних виконань апаратури FlexDSL Orion2 були розроблені:

Схеми застосування

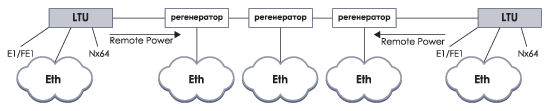

Побудова протяжних каналів звязку з виділенням Ethernet на регенераторах

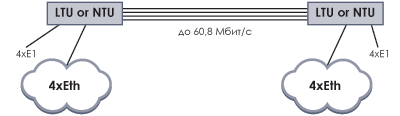

З'єднання "точка-точка" в режимі резервування DSL-каналів

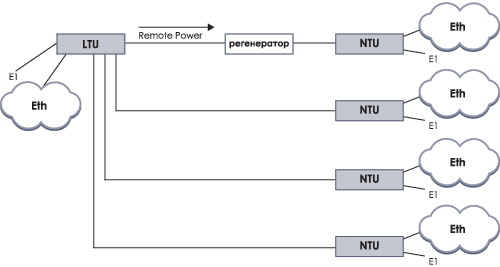

Застосування "точка - багатоточка"

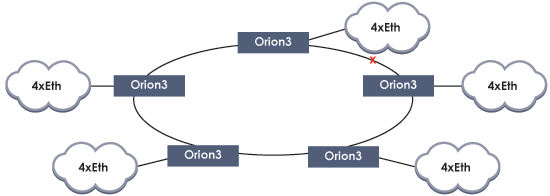

Кільцеві структури з режимом захисту від обриву
