Цифрові системи передачі для кабельних ліній великої протяжності - MEGATRANS
У наш час в експлуатації знаходиться велика кількість трактів багатоканального електрозв'язку, побудованих із застосуванням аналогових систем з частотним розподілом каналів (ЧРК). Експлуатація таких систем представляє складності, а якість каналів ТЧ невисока. Цифровізація ліній зв'язку, ущільнених системами з ЧРК типу К-60, можлива шляхом заміни обладнання в кінцевих обслуговуваних пунктах (КОП) і необслуговуваних підсилювальних пунктах (НПП) без проведення кабельних робіт. Цифрові системи передачі MEGATRANS спеціально розроблені для вирішення таких завдань і працюють більш ніж на 100 000 км мідних кабелів. На базі MEGATRANS реалізована система телемеханіки і радіо, диспетчерського зв'язку на відомчих мережах.
MEGATRANS – 3L
MEGATRANS – 3M
MEGATRANS – 4
Цифрова система передачі MEGATRANS-3L
Цифрова система передачі MEGATRANS-3M
Цифрова система передачі MEGATRANS-4

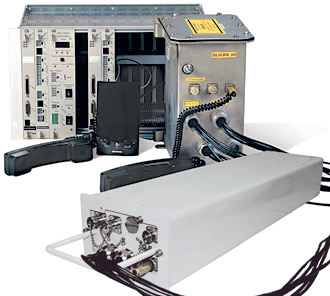

Cистема передачі MEGATRANS – 3L
Особливості:
- Передача синхронного цифрового потоку Е1 G.703 по двох фізичних парах мідного кабелю
- Додатковий стик Ethernet
- Додатковий стик RS232
- Двохкабельна або однокабельна схема включення
- До 14 дистанційно- живлених регенераторів
- Довжина регенераційної ділянки до 26 км (МКСБ 1,2 мм)
- Підсистема службового зв'язку
- Побудова мережі технологічного зв'язу
ЦСП MEGATRANS-3L може використовуватися для створення первинних цифрових трактів єдиної мережі і мереж технологічного зв'язку (вздовж нафто-, газопроводів, залізниць, ліній електропередачі та ін.).
Запатентована технологія (патент №18814, заявка № 2001104235/20(004956) від 12 квітня 2001 року) MEGATRANS дозволяє проводити поетапну модернізацію кабельних ліній зв'язку, ущільнених аналоговими системами передачі з ЧРК, наприклад К-60, П-300, П-302 та ін.
MEGATRANS може працювати по вільних парах в одному кабелі з аналоговою апаратурою без впливу на останню. Модуль Аналогової Обробки і Корекції Сигналу (АОКС), реалізований у системі, необхідний для високоякісної передачі інформації при великій (до 26 км) довжині регенераційної ділянки. Завдяки застосуванню модуля АОКС, при встановлені апаратури MEGATRANS, не потребується індивідуального підлаштування параметрів лінійного інтерфейсу під тип кабелю, довжину сегменту і т.д. Тим не менш, проведення передпроєктних досліджень (вимірювання параметрів лінії за допомогою спеціального тестового обладнання) і авторизований нагляд за монтажем і пуско-налагодженням є необхідними етапами будівництва об'єкту із застосуванням системи MEGATRANS-3L.
Кожен сегмент лінійного тракту діагностується вбудованими засобами системи MEGATRANS-3L. Дані моніторингу, а також засоби дистанційного конфігурування доступні оператору з любої із кінцевих і проміжних точок. Таким чином, суттєво спрощується пошук пошкоджень на кабельній трасі.
При проєктуванні лінії зв'язку на апаратурі MEGATRANS-3L необхідно враховувати, що система виконує усі необхідні вимоги, що пред'являються до магістральних ЦСП, а саме:
- підвищення надійності апаратури і мінімальний термін відновлення після аварії
- якість цифрового тракту, що відповідає вимогам до магістральних систем передачі
- наявність великої кількості дистанційно живлених регенераторів для забезпечення затребуваної загальної довжини цифрового тракту
- розширений діапазон температур
- підвищені вимоги до пристроїв дистанційного живлення і пристроїв лінійного захисту від небезпечних і заважаючих електромагнітних впливів
- сумісність з іншими магістральними системами передачі
- дистанційний контроль за якістю усього цифрового тракту, дистанційне визначення місця несправності
- реалізація службового зв'язку і передача сигналів телемеханіки
- сертифікат відповідності, який дозволяє застосування на мережі зв'язку загального користування
- наявність реле "сухих контактів" у регенераторах для підключення різних датчиків.
Комплект складається із обладнання кінцевого лінійного тракту (КЛТ), який встановлюється на ОУП і лінійних регенераторах, що встановлюються в НУП. У регенераторах можлива організація відгалужень цифрових і аналогових каналів.

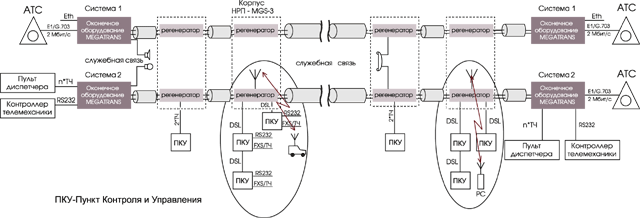

Схема застосування:
Технічні характеристики:
|
Лінійний стик |
|
Стандарт передачі |
несиметрична адаптивна багатопозиційна модуляція з регульованим рівнем |
Тип кабелю |
симетричні кабелі типу ТЗ, МКС, КСПП, ЗКП, П-296 |
Схема включення |
двокабельна або однокабельна |
Число пар кабелю для передачі |
2 |
Швидкість передачі |
200 ... 2056 кбіт/с, що змінюється з кроком 64 кбіт/с |
Лінійний код |
TC-PAM адаптивний |
Хвильовий опір |
узгоджений з кабелем типу МКС, можливе налаштування під любий тип кабелю |
Рівень передачі |
регульований, 0 … +15 дБм |
Межі загасання лінії на частоті
150 кГц
250 кГц |
51 дБ
66 дБ
|
Захист від небезпечних заважаючих впливів |
згідно з рек. МСЕ-Т К.17 |
|
Мережевий стик E1 |
|
Стандарт, рекомендації |
Рек. G.703 п.9 |
Швидкість передачі |
2048 кбіт/с |
Лінійний код |
HDB3 |
Хвильовий опір навантаження |
120 Ом |
Максимальне тремтіння фази на виході |
згідно з п.2 рек. G.823 |
Гранично допустимі відхилення тактової частоти вхідного сигналу |
± 100 Гц |
Границі загасання лінії на частоті 1024 кГц |
0 … 12 дБ |
Захист від перенапруги |
згідно з рек. МСЕ-Т К-41 |
|
Додатковий мережевий стик Ethernet |
|
Стандарт |
IEEE 802.3 |
Тип |
10/100BaseT |
Режим роботи |
bridge |
|
Керування |
|
Моніторинг |
VT 100, опційно SNMP |
Передача даних каналу керування |
по каналу вбудованих операцій |
|
Електроживлення кінцевих пристроїв |
|
Вхідна напруга постійного струму |
-38 … -72 В |
Струм ДЖ |
110 мА |
Напруга ДЖ |
до 750 В |
Споживана потужність комплекту кінцевого обладнання на один потік Е1 без урахування ДЖ |
3,5 Вт |
Максимальна споживана потужність джерела ДЖ |
94 Вт |
|
Електроживлення регенераторів |
|
Максимальна споживана
потужність регенератора |
4,8 Вт (без службового зв'язку)
5,8 Вт (із службовим зв'язком)
до 12 Вт (із вбудованою радіостанцією) |
Схема живлення регенератора |
по ланцюгу дистанційного живлення (ДЖ), організованної по робочих парах симетричного кабелю напівсекціями з двох сусідніх живлячих пунктів постійним стабілізованим струмом |
Число регенераторів, дистанційно живлених одним ланцюгом ДЖ |
до 7 |
|
Опір заземлення |
|
Апаратура закінчення лінійного тракту |
менше 4 Ом |
Лінійний регенератор |
менше 10 Ом |
|
Габаритні розміри (ВхШхГ) |
Модульна касета |
266х433х263 мм |
MGS-3-CASE-ST |
307х193х272 мм |
|
Нагору

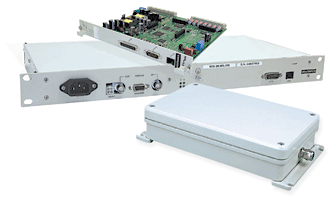

Cистема передачи MEGATRANS – 3M
Особливості:
- Компактність: прийомо-передавач, модуль лінійного інтерфейсу і джерело ДЖ виконані на одній платі
- Економічність: не дорожче звичайного xDSL-модема
- Простота: персоналу не потребуються спеціальні знання при монтажі і налаштуванні
- Спільна робота з К-60
ЦСП MEGATRANS–3M створювалася як версія MEGATRANS–3L, призначена для побудови невеликих трактів, наприклад, на сільських мережах. Вона не має службового зв'язу, кількість регенераторів обмежена чотирма.
У MEGATRANS–3M також реалізований модуль АОКС, що дозволяє застосовувати систему на ділянках до 26 км. Характеристики каналу, організованого на базі MEGATRANS–3M, повністю відповідають вимогам, що пред'являються до магістральних систем передачі

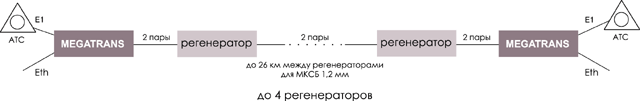

Схема застосування:
Технічні характеристики:
|
Лінійний стик |
|
Стандарт передачі |
рек. МСЕ-Т 991.2 |
Тип кабелю |
симетричні кабелі типу ТЗ, МКС, КСПП, ЗКП |
Схема включення |
двокабельна або однокабельна |
Число пар кабелю для передачі |
2 |
Швидкість передачі |
200–2056 кбіт/с, змінювана з кроком 64 кбіт/с |
Лінійний код |
TC-PAM адаптивний |
Хвильовий опір |
узгоджений з кабелем типу МКС. Можливе налаштування під любий тип кабелю |
Рівень передачі |
регульований, 0 … +15 дБм |
Межі загасання лінії на частоті
150 кГц
250 кГц |
51 дБ
66 дБ
|
Захист від небезпечних заважаючих впливів |
згідно з рек. МСЭ-Т К.17 |
|
Мережевий стик E1 |
|
Стандарт, рекомендації |
ДСТ 26886-86 п.4, рек. G.703 п.9 |
Швидкість передачі |
2048 кбит/с |
Лінійний код |
HDB3 |
Хвильовий опір навантаження |
120 Ом |
Максимальне тремтіння фази на виході |
згідно з п.2 рек. G.823 |
Гранично допустимі відхилення тактової частоти вхідного сигналу |
± 100 Гц |
Межі загасання лінії на 1024 кГц |
0 … 12 дБ |
Захист від перенапруги |
згібно з рек. МСЕ-Т К-41 |
|
Додатковий мережевий стик Ethernet |
|
Стандарт |
IEEE 802.3 |
Тип |
10/100BaseT |
Режим роботи |
bridge |
|
Керування |
|
Моніторинг |
VT100, опціонально SNMP |
Передача даних каналу керування |
по каналу вбудованих операцій |
|
Електроживлення кінцевих пристроїв |
|
Вхідна напруга постійного струму |
-38 … -72 В або ~220 В 50 Гц (для MRL) |
Струм ДЖ |
60±2 мА |
Споживана потужність модуля LTU:
без ДЖ
з ДЖ |
7 Вт
19,5 Вт
|
|
Електроживлення регенераторів |
|
Максимальна споживана потужність регенератора |
менше 5 Вт |
Схема живлення регенератора |
постійна напруга, «дріт – дріт» |
Кількість регенераторів з одним ланцюгом ДЖ |
2 |
|
Опір заземлення |
|
Апаратура закінчення лінійного тракту |
менше 4 Ом |
Лінійний регенератор |
менше 10 Ом |
|
Габарити (ВхШхГ) |
|
MGS-3M-SRL-xxx |
259х30х233 мм |
MGS-3M-MRL-xxx |
43х480х230 мм |
MGS-3-CASE-ST |
307х193х272 мм |
MGS-3-CASE-IP2 |
300х168х105 мм |
|
Нагору

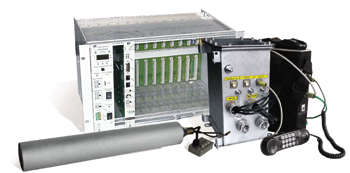

Cистема передачі MEGATRANS – 4
Особливості:
- Передача синхронного цифрового потоку 4608 кбіт/с по двох парах симетричного кабелю або по одній коаксиальній парі
- Два інтерфейси E1 і Ethernet в одному пристрої
- Довжина регенераційної ділянки до 20 км (еквівалент МКСБ 1,2 мм)
- До 14 дистанційн оживлених регенераторів
- Підсистема цифрового службового зв'язку
- Спільна робота з К-60
ЦСП MEGATRANS-4 призначена для роботи по двох парах симетричного кабелю або по одній коаксиальній парі і може використовуватися як для модернізації аналогових систем передачі типу К-60, так і будівництва нових цифрових трактів. Висока швидкість передачі потоку і наявність інтерфейсів 2*Е1 і Ethernet 10/100BaseT дозволяють організовувати міжстанційні з'єднання АТС та обмін трафіком між ЛВС.
Можлива побудова мереж технологічного звязку вздовж нафто- і газопроводів, ЛЕП, залізниці та інших об'єктів з лінійною топологією. В MEGATRANS-4 реалізована нова концепція побудови мереж технологічного зв'язку на основі стику Ethernet і віртуальних мереж VLAN.
Згідно з цією концепцією на кожному регенераторі організовується стик Ethernet, таким чином уся система працює як розподілений Ethernet-комутатор, що робить більш зручною побудову технологічних мереж.

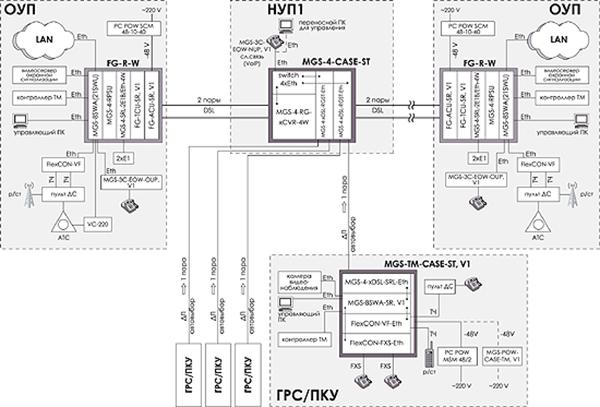

Схема застосування:
Технічні характеристики:
|
Лінійний стик |
|
Стандарт передачі |
Несиметрична адаптивна багатопозиційна модуляція з регульованим рівнем |
Середовище передачі |
симетричні кабелі типу ТЗ, МКС, КСПП, ЗКП - 1 або 2 пари
двокабельна або однокабельна схема включення
коаксиальні кабелі типу КМБ, МКТБ
оптичні кабельні вставки |
Швидкість передачі |
200 … 4616 кбіт/с, змінна з кроком 64 кбіт/с |
Лінійний код |
TC-PAM адаптивний |
Хвильовий опір |
узгоджено з кабелем типу МКС.
Можливе налаштування під любий тип кабелю |
Рівень передачі |
+14,5 дБм |
Межі загасання лінії на частоті 500 кГц |
63 дБ |
Захист від небезпечних заважаючих впливів |
згідно з рек. МСЕ-Т К.17 |
|
Мережевий стик E1 |
|
Кількість інтерфейсів |
2 |
Стандарт, рекомендації |
ДВСТ 26886-86 п.4, рек. G.703 п. 9 |
Швидкість передачі |
2048 кбіт/с |
Лінійний код |
HDB3 |
Хвильовий опір навантаження |
120 Ом |
Максимальне тремтіння фази на виході |
согласно п. 2 рек. G.703 |
Гранично допустимі відхилення тактової частоти вхідного сигналу |
±100 Гц |
Межі загасання лінії на частоті 1024 кГц |
0 … 12 дБ |
Захист від перенапруги |
згідно з рек. МСЭ-Т К.41 |
|
Мережевий стик Ethernet |
|
Кількість інтерфейсів |
1 |
Стандарт, рекомендації |
IEEE 802.3, 802.1q |
Режим роботи |
bridge layer2 |
Таблиця MAC-адрес |
1024 |
|
Керування |
|
Моніторинг |
VT100, Telnet, HTTP, SNMP |
Передача даних каналу керування |
Через інтерфейс Ethernet |
|
Електроживлення кінцевих пристроїв |
|
Вхідна напруга |
- 38 … - 72 В |
Максимальний струм ДЖ |
160 мА |
Напруга ДЖ |
до 750 В |
Споживана потужність комплекту кінцевого обладнання без врахування ДЖ |
6 Вт
|
Споживана потужність джерела ДЖ |
94 Вт |
|
Електроживлення регенераторів |
|
Максимальна споживана потужність регенератора |
6,5 Вт |
Схема живлення регенератора |
По ланцюгу дистанційного живлення регенератора (ДЖ), організованому по робочих парах симетричного кабелю напівсекціями з двох сусідніх живлячих пунктів постійним стабілізованим струмом |
Кількість регенераторів, дистанційно живлених одним ланцюгом ДЖ |
7 |
|
Поздовжня ЕДС |
|
Максимальна напруга |
150 В |
|
Опір заземлення |
|
Апаратура закінчення лінійного тракту |
менше 4 Ом |
Лінійний регенератор |
менше 10 Ом |
|
Температурний діапазон і кліматичні умови |
|
Апаратура закінчення лінійного тракту |
-5 … + 45°С, відносна вологість до 95% |
Лінійний регенератор |
- 40 … + 55°С, відносна вологість до 95% |
|
Габарити |
|
Апаратура закінчення лінійного тракту |
266х433х263 мм |
Лінійний регенератор |
307х193х272 мм |
|
