Особливості

• Вибір ОС (Windows або UNIX)
• Відкритість і сумісність з обладнанням і ПЗ інших постачальників
• Модульна побудова - на кожний тип обладнання власний модуль управління без обмеження кількості керованих об'єктів (постачається на вибір замовника і легко підключається до придбаного ранніше ПЗ)
• Підтримка телекомунікаційного обладнання попереднього покоління, керованого через інтерфейси X.25, RS232 (VT100), RS485, Ethernet
• Багаторівневість і резервування

Загальна архітектура системи будується за системою "клієнт/сервер" (різні "клієнти" можуть бути встановлені на декількох фізичних машинах, підключених до одного й того ж серверу) і за принципом "агент/менеджер" на основі протоколу SNMP.

Програмний комплекс FlexGain View версії 3.1 представляє собою систему моніторингу і конфігурування телекомунікаційної мережі, пзастосовується з 2001 року, побудований на основі FlexGain View Manager і складається із програмних модулів інтеграції обладнання виробництва НТЦ НАТЕКС і функціональних модулів.

FlexGain View версії 3.1 постачається як у спеціальних конфігураціях (на замовлення), так і у вигляді типових комплектів.

Комплект 1 орієнтований на роботу в середовищі MS Windows Vista/ХР/2003 містить FlexGain View Manager і модулі для управління мультиплексорами FlexGain A155, FlexGain А2500, Nateks MMX, FlexGain FOMxxL2. Серед основних функцій моніторингу і управління:

• картографія мережі;
• сигналізація аварійних повідомлень на карті пристроїв;
• конфігурування мережевих елементів;
• ведення журналів поточних и минулих подій.

Застосовується для економічної реалізації інтегрованого управління SDH-підмережами на основі SNMP, при кількості мультиплексорів до 30 од.

Комплект 2 орієнтований на роботу в середовищі MS Windows Vista/ХР/2003 і містить FlexGain View Manager, модулі інтеграції для управління мультиплексорами FlexGain A155, FlexGain A2500, FlexGain A2500 Extra, FlexGain FOMxxL2, FlexGain FOM16E, FlexGain FOM16, FlexGain FOM4E, Nateks ММХ, FlexGain 4XE, FlexGain Plex, комутатором FlexGain Access, системою DLC-1100E, обладнанням кабельних систем передачі на основі сімейств MEGATRANS, Orion і Discovery, FlexGain MSDSL, NTU-128, обладнанням РРЛ (і Wi-Fi Mesh) Nateks-Microlink, маршрутизаторами Nateks Router і комутаторами Nateks NetXpert, конвертерами сімейства FlexCON, джерелами безперебійного живлення АРС, телекомунікаційними шафами.

Серед найважливіших функцій комплекту:

• ієрархічні менеджерські багаторівневі структури;
• картографія мережі;
• сигналізація аварійних повідомлень на картах пристроїв за допомогою звуку, повідомлень на електронну пошту;
• конфігурування мережевих елементів;
• ведення журналів поточних і минулих подій;
• управління підмережами;
• моделювання несправностей;
• формування трендів по заданих подіях.

Рекомендується для реалізації інтегрованого управління мережевими елементами і підмережами на основі SNMP, включно великими галузевими мережами зв'язку (до 100 000 вузлів).

Комплект 3 забезпечує моніторинг і управління мережами зв'язку на безлічі платформ (MS Windows Vista/ХР/2003, Solaris, Linux, МСВС) і включає FlexGain View Manager (M-редакції), модулі інтеграції обладнання, згаданого вище.

Підтримує:

• необмежену кількість мережевих елементів;
• ієрархічну карту пристроїв з необмеженим розміром графічних зображень мережевих елементів;
• динамічний виклик елемент-менеджерів і GUI пристроїв для їх конфігурування та детального аналізу стану;
• застосування реляційної бази даних для збереження як поточної, так і архівної інформації про стан мережі, про події в мережі, про конфігурацію мережі і прокладених трактів, про саму систему управління;
• розширення функціональності (автоматична інвентаризація мережі, конфігурування трактів у вигляді "точка-точка" і т.п.) у вигляді додавання нових функціональних модулів.

Рекомендується для реалізації інтегрованого управління мережами зв'язку, коли від системи управління потрібна багатоплатформеність, гнучкість, розширеність або оригінальність функціонального складу.

FlexGain View версії 2.0 - забезпечує на мережевому рівні ефективне управління мережею, що включає в собі обладнання SDH, виробництва компанії НТЦ НАТЕКС: FlexGain A155, FlexGain A2500, FlexGain A2500 Extra, РРЛ Nateks-Microlink, обладнання гнучкого мультиплексора Nateks MMX. Версія 2.0 виконана на основі загальноприйнятних стандартыв високого рывня (HTTP, JAVA, SNMP, CORBA).

Крім функцій управління, що забезпечуються версією 3.1., система управління мережею FlexGain View 2.0 підтримує для SDH-обладнання наступні функції:

• налаштування маршрутів між кінцевими пунктами;
• управління аварійними ситуаціями, що виникають в каналах передачі даних;
• управління системами захисту: MSP, MS-SPRing, SNCP;
• побудова графіків;
• синхронізацію конфігурації елементів і бази даних FlexGain View.

Інтерфейс між мережевим елементом і системою управління мережею FlexGain View 2.0 використовує протокол SNMP для отримання повідомлень про несправності і для конфігурування мережевих елементів.

Використовується також протокол HTTP для локального налаштування обладнання.

FlexGain View 2.0 будується на програмному забезпечені модульного типу, яке реалізує незалежні функціональні блоки, написані мовою JAVA - кожен блок обробляє тільки деяку підмножину функці повного програмного забезпечення.

FlexGain View 2.0 працює в програмному середовищі LUMOS/NETCOOL, яке має:

• південний інтерфейс SNMP;
• північний CORBA-інтерфейс (TMF814A);
• базові сервіси, які реалізують основні функції управління мережевими елементами (аварыйні ситуації, журнал реєстрації подій і т.д.);
• клієнтський додаток реалізований мовою JAVA, який забезпечує елементи графічного інтерфейсу (топологія і т.д.).

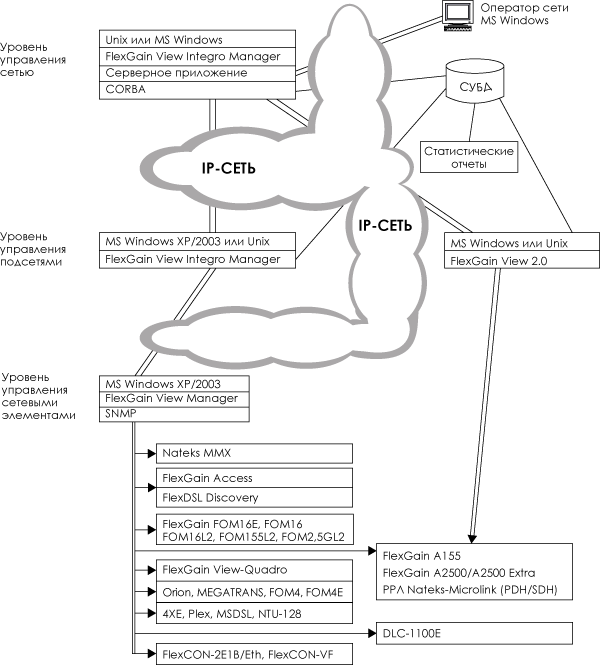

Схема застосування
