FlexGain Организация сети передачи информации по ВОЛС / Системы передачи CWDM

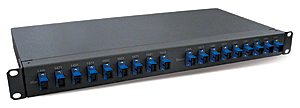

8 канальный CWDM-мультиплексор/демультиплексор FlexGain CWDM-4/8

FlexGain CWDM-4/8

Особенности:

  • Plug-in MUX/DEMUX комбинированный модуль
  • Уплотнение до 4 .... 8 длин волн
  • Применяется надежная пассивная WDM-технология
  • Поддерживает топологии: Unidirectional или bi-directional кольца или point-to-point
  • Низкие вносимые потери
  • Компактный конструктив
  • SC, FC и ST оптические разъемы

Оптический пассивный CWDM мультиплексор/демультиплексор FG-CWDM-4/8 предназначен для уплотнения от 4 до 8 оптических линий в два или одно оптическое волокно. Выполнен в конструктиве MiniRack 1U, 19".

FG-CWDM-4/8 позволяет строить экономичные, гибкие оптические сети и не требует вносить значительные изменения в установленное ранее оборудование.

Применения:

  • Metro Ethernet сети
  • Сети доступа
  • FTTH сети
  • CATV оптические линии
  • Point-to-point применения

Конфигурация:

Конфигурация FlexGain CWDM-4/8

Спецификация:

Параметры

Min

Типовое

Max

Единицы

Прим

Диапазон длин волн

1460~1620

nm



Центральная длина волны lc

1471/1491/1511/1531/ 1551/1571/1591/1611

nm



Ширина оптического канала

20

nm



Passband Range

lc ± 6.5

nm



Вносимые потери

Passband IL





3.0

dB

[1]

Mux/demux pair combined IL





4.2

Разделение каналов

Adjacent Channel Isolation

30





dB



Non-Adjacent Channel Isolation

40





PDL





0.15

dB



PMD





0.2

ps



Directivity

50





dB



Обратные потери

45





dB



Максимальная входная оптическая мощность





500

mW



Рабочая температура

0



+70

°C



Температура хранения

-40



+85

°C



Примечание: [1] Включая потери на разъемах. Все измерения проводились при комнатной температуре.

Спектральная диаграмма:

Спектральная диаграмма FlexGain CWDM-4/8

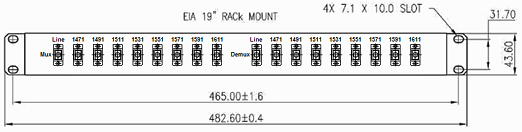

Механические параметры:

Габариты - 1Ux19"
Тип оптических разъемов - SC/UPC

Механические параметры FlexGain CWDM-4/8
