Системы электропитания постоянного тока

Системы электропитания постоянного тока ЭПУ И 1400 10-252А

Устройства вторичного электропитания предназначены для питания различной электронной аппаратуры и систем связи постоянным стабилизированным напряжением 48В, 60В от сети переменного тока (соответственно модификации) с возможностью подключения в буфере внешней аккумуляторной батареи.

Характерные особенности :

  • высокий КПД и коэффициент мощности
  • низкие пульсации
  • термокомпенсированный заряд АБ
  • регулируемое ограничение тока заряда АБ
  • два режима заряда АБ (U, UI)
  • защита АБ от глубокого разряда (LVD)
  • гальваническая развязка между входом и выходом
  • защита от перегрузок
  • интерфейс RS232 обеспечивает вывод оперативной информации о состоянии и параметрах системы на монитор оператора
  • возможность установки конверторов DC/DC, инвертора DC/AC
  • сигнализация аварийных состояний системы ("сухие" контакты реле)
  • стабильность выходных параметров
  • 2 ступени защиты от перегрева выпрямителей (первая включение вентиляторов, вторая отключение нагрузки от перегретого модуля)

Технические характеристики:

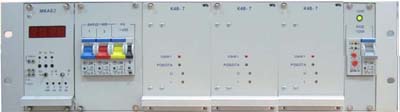

ЕЖУ И 14000 Б **(Uв)-**(Ів) M

Название

Состав

Umax., В

Imax., А

Pmax., Вт

Описание



  • ограничения тока заряда АБ;
  • режимы заряда АБ (U, IU);
  • ручное и автоматическое (термокомпенсация) управление напряжением ЕЖУ;
  • защита от глубокого разряда АБ;
  • сигнализация на сухие контакты (неисправность любого с випрямителей, пониженное напряжение постоянного тока, пропадання сети переменного тока, переход ЕЖУ на работу от АБ);
  • клеммы для подключения внешних измерительных приборов для контроля напряжения и тока в ЕЖУ;
  • цифровая индикация напряжения, тока нагрузки, тока заряда/разряда АБ;
  • размеры (ВхШхГ): 3U (U=44,45мм)х19”х300мм;
  • автоматические выключатели:
    по вх.220В-1 шт,
    по АБ - 1 шт;
    по вых. - 1 шт.
  • охлаждение - естественное

48-20 (14)

К48-7 (2 шт),
МКАБ

56,4

14
(c расширением до 21)

789,6
(с расширением до 1184,4)

48-20

К48-7 (3 шт),
МКАБ

56,4

21

1184,4



60-15 (10)

К60-5 (2 шт),
МКАБ

72

10
(c расширением до 15)

720
(с расширением до 1080)

60-15

К60-5 (3 шт),
МКАБ

72

15

1080

*Аккумуляторные батареи устанавливаются в отдельный блок

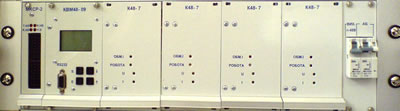

Система питания постоянного тока




ЕЖУ И 14000 Б **(Uв)-**(Ів)

Название

Состав

Umax., В

Imax., А

Pmax., Вт

Описание





  • режимы заряда АБ (U, IU);
  • сигнализация завышенного напряжения заряда и сигнализация заниженного напряжения при роботе от АБ;
  • контроль состояния исправности и перегрева каждого из модулей выпрямителей;
  • контроль состояния АБ и входной сети, а также резервное управление системой;
  • мониторинг по RS232;
  • клеммы для подключения внешних измерительных приборов для контроля напряжения и тока в ЕЖУ;
  • размеры (ВхШхГ): 3U (U=44,45мм)х19”х300мм;
  • автоматические выключатели:
    по АБ - 1 шт;
    по вых. - 2 шт.
  • охлаждение - естественное

48-28 (14)

К48-7 (2 шт),
МКCР-2,
КВМ48-09

56,4

14
(c расширением до 28)

789,6
(с расширением до 1579,2)

48-28 (21)

К48-7 (3 шт),
МКCР-2,
КВМ48-09

56,4

21
(c расширением до 28)

1184,4
(с расширением до 1579,2)

48-28

К48-7 (4 шт),
МКCР-2,
КВМ48-09

56,4

28

1579,2



60-20 (10)

К60-5 (2 шт),
МКCР-2,
КВМ60-09

72

10
(c расширением до 20)

720
(с расширением до 1440)

60-20 (15)

К60-5 (3 шт),
МКCР-2,
КВМ60-09

72

15
(c расширением до 20)

1080
(с расширением до 1440)

60-20

К60-5 (4 шт),
МКCР-2,
КВМ60-09

72

20

1440

*Аккумуляторные батареи устанавливаются в отдельный блок

Система питания постоянного тока

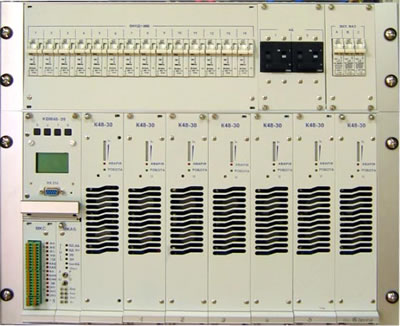

ЕЖУ И 14000 Б **(Uв)-**(Ів) M

Название

Состав

Umax., В

Imax., А

Pmax., Вт

Описание



  • ограничения тока заряда АБ;
  • режимы заряда АБ (U, IU);
  • ручное и автоматическое (термокомпенсация) управление напряжением ЕЖУ;
  • защита от глубокого разряда АБ;
  • сигнализация на сухие контакты (неисправность любого с випрямителей, пониженное напряжение постоянного тока, пропадання сети переменного тока, переход ЕЖУ на работу от АБ);
  • клеммы для подключения внешних измерительных приборов для контроля напряжения и тока в ЕЖУ;
  • цифровая индикация напряжения, тока нагрузки, тока заряда/разряда АБ, запись архива событий, тест АБ;
  • размеры (ВхШхГ): 3+6U (U=44,45мм) х19” х300мм;
  • автоматические выключатели:
    по вх.220В - 3 шт,
    по АБ - 2 шт;
    по вых. - 7-14 шт.
  • охлаждение - естественное

48-210 (120)

К48-30 (4 шт),
МКСР-2, КВМ48-11

56,4

144
(c расширением до 252)

8000
(с расширением до 14000)

48-210

К48-30 (7 шт),
МКСР-2, КВМ48-11

56,4

252

14000



60-168 (96)

К60-25 (4 шт),
МКСР-2, КВМ60-11

72

100
(c расширением до 175)

7200
(с расширением до 12600)

60-168

К60-25 (7 шт),
МКСР-2, КВМ60-11

72

175

12600

*Аккумуляторные батареи устанавливаются в отдельный блок

Система питания постоянного тока

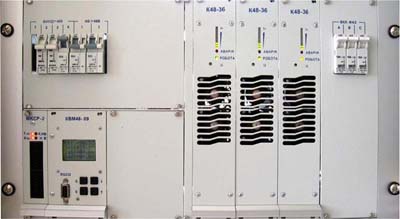

ЕЖУ И 14000 Б **(Uв)-**(Ів)

Название

Состав

Umax., В

Imax., А

Pmax., Вт

Описание



  • ограничения тока заряда АБ;
  • режимы заряда АБ (U, IU);
  • ручное и автоматическое (термокомпенсация) управление напряжением ЕЖУ;
  • защита от глубокого разряда АБ;
  • сигнализация на сухие контакты (неисправность любого с випрямителей, пониженное напряжение постоянного тока, пропадання сети переменного тока, переход ЕЖУ на работу от АБ);
  • клеммы для подключения внешних измерительных приборов для контроля напряжения и тока в ЕЖУ;
  • цифровая индикация напряжения, тока нагрузки, тока заряда/разряда АБ, запись архива событий, тест АБ;
  • размеры (ВхШхГ): 6U (U=44,45мм)х19”х300мм;
  • автоматические выключатели:
    по вх.220В - 3 шт,
    по АБ - 2 шт;
    по вых. - 7-14 шт.
  • охлаждение - естественное

48-108 (72)

К48-36 (2 шт),
МКСР-2, КВМ48-09

56,4

72
(c расширением до 108)

4000
(с расширением до 6000)

48-108

К48-36 (3 шт),
МКСР-2, КВМ48-09

56,4

108

6000



60-75 (50)

К60-25 (2 шт),
МКСР-2, КВМ60-09

72

50
(c расширением до 75)

3600
(с расширением до 5400)

60-75

К60-25 (3 шт),
МКСР-2, КВМ60-09

72

75

5400

*Аккумуляторные батареи устанавливаются в отдельный блок

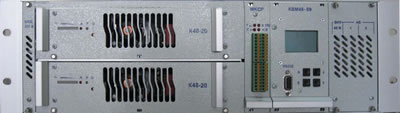

Система питания постоянного тока



ЕЖУ И 14000 Б **(Uв)-**(Ів)

Название

Состав

Umax., В

Imax., А

Pmax., Вт

Описание



  • ограничения тока заряда АБ;
  • режимы заряда АБ (U, IU);
  • ручное и автоматическое (термокомпенсация) управление напряжением ЕЖУ;
  • защита от глубокого разряда АБ;
  • сигнализация на сухие контакты (неисправность любого с випрямителей, пониженное напряжение постоянного тока, пропадання сети переменного тока, переход ЕЖУ на работу от АБ);
  • клеммы для подключения внешних измерительных приборов для контроля напряжения и тока в ЕЖУ;
  • цифровая индикация напряжения, тока нагрузки, тока заряда/разряда АБ, запись архива событий, тест АБ;
  • размеры (ВхШхГ): 3U (U=44,45мм)х19”х300мм;
  • автоматические выключатели:
    по вх.220В - 1 шт,
    по АБ - 2 шт;
    по вых. - 1 шт.
  • охлаждение - естественное

48-72 (36)

К48-36 (1 шт),
МКСР-2, КВМ48-09

56,4

36
(c расширением до 72)

2000
(с расширением до 4000)

48-72

К48-36 (2 шт),
МКСР-2, КВМ48-09

56,4

72

4000



60-50 (25)

К60-25 (1 шт),
МКСР-2, КВМ60-09

72

25
(c расширением до 50)

1800
(с расширением до 3600)

60-50

К60-25 (2 шт),
МКСР-2, КВМ60-09

72

50

3600

*Аккумуляторные батареи устанавливаются в отдельный блок

Система питания постоянного тока
