Система електроживлення постійного струму AC/DC : ЕЖУ 3-16А
Пристрої вторинного електроживлення призначені для живлення різної електронної апаратури і систем зв'язку постійною стабілізованою напругою 48В, 60В від мережі змінного струму (відповідно до модифікації) з можливістю підключення у буфері зовнішньої акумуляторної батареї.
Характерні особливості:
- цілодобовий режим роботи;
- регульоване обмеження струму заряду;
- захист акумуляторної батареї від глибокого розряду;
- стабілізація вихідних напруг і струмів;
- високий коефіцієнт корисної дії;
- низькі пульсації (псофометричні);
- гальванічна розв'язка між вхідною і вихідною
напругою;
- сигналізація аварійних станів пристрою ("сухі" контакти реле)
- захист від зовнішніх і внутрішніх КЗ (переході режим обмеження по струму)
Технічні характеристики:

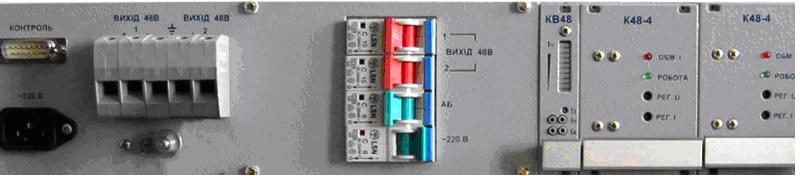

ЕЖУ **(Uв)-**(Ів)/АБ |
Назва |
Склад |
Umax., В |
Imax., А |
Pmax., Вт |
Опис |
|
- обмеження струму заряду АБ;
- захист від глибокого розряду АБ;
- сигналізація на сухі контакти (несправність любого з випрямлячів, знижена напруга постійного струму, пропадання мережі змінного струму);
- світлодіодна індикація струму навантаження;
- розміри (ВхШхГ):3U (U=44,45мм)х19”х300мм;
- автоматичні вимикачі:
по вх.220В-1 од,
по АБ - 1 од;
по вих. - 2 од.

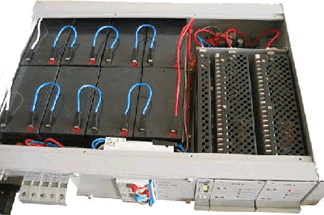

- вбудовані акумуляторні батареї ємністю до 6,4А/год.(48В), 3,2А/год.(60В)
- охолодження - природне
|
48-8/АБ-2U(4А) |
К48-4 (1 од),
КВ48 |
55,2 |
4
(з розширенням до 8) |
220,8
(з розширенням до 441,6) |
48-8/АБ-2U |
К48-4 (2 од),
КВ48 |
55,2 |
8 |
441,6 |
|
60-6/АБ-2U(3А) |
К60-3 (1 од),
КВ48 |
69 |
3
(з розширенням до 6) |
207
(з розширенням до 414) |
60-6/АБ-2U |
К60-3 (2 од),
КВ48 |
69 |
6 |
414 |
 |
 |

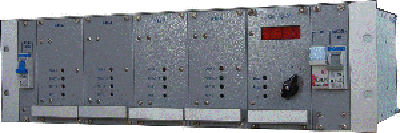

ЕЖУ **(Uв)-**(Ів) |
Назва |
Склад |
Umax., В |
Imax., А |
Pmax., Вт |
Опис |
|
- обмеження струму заряду АБ;
- захист від глибокого розряду АБ;
- сигналізація на сухі контакти (несправність любого з випрямлячів, зниження напруги постійного струму, пропадання мережі змінного струму, перехід ЕЖУ на роботу від АБ);
- цифрова індикація напруги, струму навантаження, струму заряду/розряду АБ;
- розміри (ВхШхГ): 3U (U=44,45мм)х19”х300мм;
- автоматичні вимикачі:
по вх.220В-1 од,
по АБ - 1 од;
по вих. - 2 од.
- охолодження - природне
|
48-16 (8) |
К48-4 (2 од), КВ48-01 |
55,2 |
8
(з розширенням до 16) |
441,6
(з розширенням до 883) |
48-16 (12) |
К48-4 (3 од),
КВ48-01 |
55,2 |
12
(з розширенням до 16) |
662,4
(з розширенням до 883) |
48-16 |
К48-4 (4 од),
КВ48-01 |
55,2 |
16 |
883 |
|
60-14 (7) |
К60-3 (2 од),
КВ60-01 |
69 |
7
(з розширенням до 14) |
552
(з розширенням до 996) |
60-14 (10,5) |
К60-3 (3 од),
КВ60-01 |
69 |
10,5
(з розширенням до 14) |
724,5
(з розширенням до 996) |
60-14 |
К60-3 (4 од),
КВ60-01 |
69 |
14 |
996 |
*Акумуляторні батареї встановлюються в окремий блок
Джерело вторинного електроживлення ДЖС |
Назва |
Uвих. В |
Imax., A |
Опис |
|
- обмеження струму заряду АБ;
- захист від глибокого розряду АБ;
- розміри (ВхШхГ): 63х230х160мм;
- охолодження – природне.
|
ДЖС24-10/АБ |
27,6В |
10A |
ДЖС48-7/АБ |
55,2В |
7А |
ДЖС60-5/АБ |
69В |
5А |
|
|
|
