G.shdsl-модеми серії FlexDSL Discovery

Короткий опис модемів серії FlexDSL Discovery

Особливості:

• Симетрична передача
• Лінійний код G.shdsl (2,3М) і G.shdsl.bis (15М)
• Дальність зв'язку до 8,2 км (ТПП 0,4)
• Різні схеми резервування xDSL-каналів
• Одночасна передача голосу і синхронних/асинхронних даних
• Компресія заголовків пакетів
• Організація каналів даних з максимальною пропускною здатністю на максиальних відстанях
• До 2 голосових користувацьких інтерфейсів
• Підтримка VLAN (IEEE 802.1Q)

У наш час клієнти все частіше встановлюють інформаційні сервіси на своїх територіях і використовують системи розподіленого зберігання файлів (torrent), тому пред'являються підвищені вимоги до швидкості зворотнього каналу передачі даних. Високу швидкість зворотнього каналу можуть забезпечити тільки симетричні системи передачі даних.

За допомогою модемів FlexDSL Discovery постачальник послуг Інтернет може варіювати пропускною здатністю каналу передачі даних у широкому діапазоні 64 кбіт/с ... 30 Мбіт/с, задовільняючи вимоги різних груп клієнтів. Можливість зміни лінійної швидкості дозволяє підключати абонентів на вістанях до 8,2 км по стандартних абонентських кабелях зв'язку ТПП-0.4(0.5).

Функція резервування xDSL-каналів дозволяє зберігати роботоздатність каналу даних при обриві однієї із пар. Модем автоматично проводить перевірку пошкоджень пари і відновлює канал даних за першої можливості.

Основним застосуванням модемів FlexDSL Discovery є спільне використання з SHDSL DSLAM і EFM DSLAM різних виробників, також модеми можна використовувати для організації Ethernet-мосту між двома об'єктами. Наявність голосових інтерфейсів FXO/FXS дозволяє запропонувати недорогое рішення для надання клієнту послуг Internet і виносу декількох голосових каналів по одній парі. Модеми мають як настільне (абонентське виконання), так і виконання для монтажу в 19" конструктив.

Спільне використання модемів серій FlexDSL Discovery і Orion в одному конструктиві дозволяє суттєво спорстити проєктування, монтаж і експлуатацію, а значить, економити місце, час і гроші.

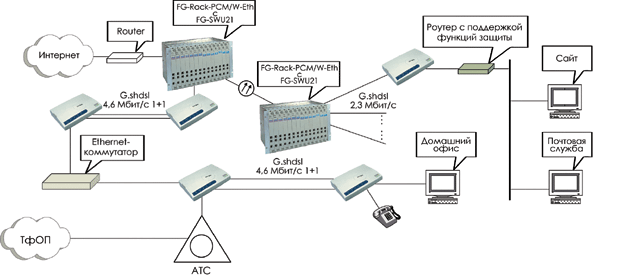

Схеми застосування:

Типовий вузел доступу

Нині переважна більшість вузлів Інтернет побудована з використанням маршрутизаторів спільно з комутаторами Ethernet. Комутатори Ethernet надають функції високопродуктивної комутації пакетів рівня 2 і мають порівняно низьку вартість порту. Найбільш популярним інтерфейсом підключення користувачів є Ethernet. Постачальник послуг має можливість при мінімальних витратах побудувати розподільчу мережу з використанням комутаторів Ethernet і надавати послуги Віртуальних виділених мереж (VLAN). Тому, найбільш затребуваним обладнанням є модеми, що реалізують функції мосту между мережею оператора і локальними мережами клиєнтів. Типове підключення абонентів наведене у схемі застосування.

Більшість офісів компаній використовують спеціально виділений комп'ютер, на якому працюють програми захисту локальної мережі від несанкціонованого доступу, розташований www-сайт фірми. Основною вимогою до модему є прозора і надійна передача Ethernet пакетів у режимі мосту. Специільно для вирішення цього завдання були розроблені модеми FlexDSL Discovery, які мають ряд особливостей, що виділяють їх серед модемів інших постачальників.

Основні переваги

Самий швидкісний модем для побудови симетричних VLAN-каналів передачі даних.

Починаючи з серпня 2002 року, НТЦ НАТЕКС почав серійне постачання модемів для організації доступу до Інтернет на швидкостях аж до 9,2 Мбіт/с. Відмінністю даної моделі є як функція "гарячого" резервування каналу передачі даних по DSL-лініях, так і можливість оптимального підбору швидкості для кожної фізичної пари. Ці особливості роблять модем ідеальним пристроєм для підключення VIP-клієнтів. При організації доступу до FTP-сервісів клієнти можуть отримувати інформацію на швидкостях аж до 530 кбайт/с.

Підтримка протоколу VLAN і функція резервування каналу даних роблять цей модем оптимальним для з'єднання територіально-розподілених Ethernet-комутаторів по транкових портах.

Низька вартість обладнання і низькі стартові витрати.

При створені вузла для доступу 24 абонентів з використанням обладнання FlexDSL Discovery витрати на сторону оператора значно нижчі вартості DSL-концентраторів навіть при меншій кількості DSL-портів. Такий підхід дозволяє оператору оптимально розподілити інвестиції у розвиток своєї мережі в залежності від територіального розподілу абонентів і підвищити її рентабельність.

Маcштабованість

Використання універсальної касети FlexGain дозволяє створювати вузли доступу ємністю від одиниць до десятків і сотень абонентів в залежності від потреб оператора.

Економне використання xDSL-з'єднань

Застосування протоколу безпосереднього перетворення пакетів даних на користувацькому інтерфейсі Ethernet у пакети для передачі до DSL-лінії EoDSL (Ethernet over DSL), в поєднанні з алгоритмами стиснення заголовків пакетів, дозволяє економно використовувати пропускну здатність каналу. Як результат, користувач отримує до 95% ширини цифрового каналу, що на 10-15% більше, ніж DSL-модеми, що використовують АТМ-технологію. Постачальник послуг має можливість зменшити лінійну швидкість, тим самим збільшити надійність або дальність з'єднання, не погіршуючи умов роботи клієнтів. З іншого боку, на коротких лініях може бути досягнута рекордна швидкість передачі даних.

Статистика роботи і моніторинг у реальному часі

Вбудовані у модем лічильники дозволяють фіксувати об'єм даних, що передаються в обох напрямках, підраховувати кількість пакетів як на користувацькому інтерфейсі, так і у лінії. В любий час постачальник послуг може легко і швидко отримати інформацію про якість надаваного сервісу. Фіксується інформація про загальний час надання послуги, час простою обладнання, кількість втрат з'єднання, сумарний безперервний час роботи.

Основні характеристики

• Підтримка високошвидкісної симетричної передачі даних по одній або двох ненавантажених мідних кручених парах з хвильовим опором 135 Ом згідно з ETSI TS 101 135 на швидкості до 9,2 Мбіт/с
• Функції "гарячого" резервування каналу передачі даних по DSL-лініях
• Можливість оптимального підбору швидкості для кожної фізичної пари
• Використання технології "Intelligent Internet Access" для компресії заголовків пакетів
• Надання користувачу до 95% смуги цифрового каналу
• Підтримка VLAN-протоколу IEEE 802.1q
• Керування віддаленим модемом через службовий канал
• Дистанційне керування модемами через сесії Telnet
• Лінійна швидкість від 192 кбіт/с до 9280 кбіт/с
• Ручний або автоматичний режим вибору лінійної швидкості
• Користувацький інтерфейс Ethernet 10/100BaseT
• Динамічне накопичення таблиць МАС-адрес
• Вбудовані функції діагностики і самотестування
• Легкість застосування, низька споживана потужність
• Консольний порт для локального керування
• Живлення від мережі загального користування 220 В (для моделей із зовнішнім виконанням)
• Налаштування за допомогою Dip-перемикачів
• SNMP-керування
