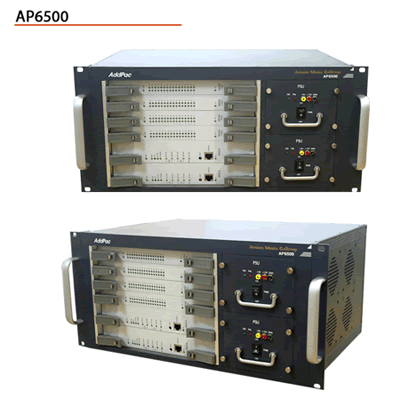

VoIP шлюзы серии AP6500
 AP6500 VoiceFinder VoIP шлюз — высокопроизводительный VoIP шлюз для работы в мультисервисных сетях нового поколения (NGN) c одновременной поддержкой до 128 аналоговых интерфейсов. Модель AP6500 является уникальным операторским решением для подключения аналоговых линий и оптимизации работы с аналоговыми АТС.
Одновременная поддержка до 128 аналоговых интерфейсов - высокая плотность портов, надежность и производительность позволяют операторам использовать данное оборудование для быстрой телефонизации объектов, где нет возможности подачи большого количества аналоговых соединительных линий. Для этой модели характерно наличие 4 слотов для установки 32-портовых FXS или FXO голосовых модулей. Модульная архитектура позволяет постепенно наращивать систему в соответствии с потребностями пользователей.
AP6500 является уникальным решением для построения корпоративных сетей с большим объемом голосового трафика. Для организации телефонии в корпорациях и государственных учреждениях шлюз AP6500 способен заменить УАТС, обеспечивая пользователям переход к наиболее современным средствам VoIP коммуникаций. Модель AP6500 выполняет функции медиа-шлюза для приложений офисной IP-телефонии совместно с программными коммутаторами (IP-PBX). AP6500 используется для решения задач выноса номерной емкости из центрального офиса в филиалы по медной паре или с использованием мультиплексоров.
Аппаратные и сетевые возможности - благодаря модульной архитектуре и поддержке функции «горячей замены» («hot swap»), замена модулей (голосовых, питания, сетевых) не приводит к перерыву в предоставлении сервиса. Дублирование центрального процессора и сетевых интерфейсов обеспечивает 100% избыточность. В случае отказа одного из сетевых интерфейсов переключение на резервный произойдет без обрыва текущих голосовых соединений. Для быстрой диагностики на лицевую панель выведены индикаторы состояния: линий, сетевых интерфейсов, центральных процессоров, источников питания. Каждый процессор оснащен двумя сетевыми интерфейсами 10/100/1000 Mbps Gigabit Ethernet и интерфейсом RS232C для первичной настройки. AP6500 оснащается двумя различными источниками питания для сети переменного тока 110-220В и для сети постоянного тока 48В. Тип источника питания необходимо указать при заказе оборудования, в противном случае устанавливаются источники питания 110-220В.
Высокая производительность и гарантия качества - AP6500 поддерживает тройной стек VoIP протоколов H.323, SIP, MGCP в рамках единой операционной системы APOS, предоставляя пользователям большую свободу при взаимодействии с VoIP сетями.
Гибкость конфигурирования - плата центрального процессора, аналоговые интерфейсы и источники питания выполнены в виде модулей и могут быть легко добавлены или заменены без остановки сервиса. Благодаря операционной системе APOS (AddPac VoiceFinder Operating System) обеспечивается простое добавление новых функциональных возможностей, таких как поддержка различных VoIP и сетевых протоколов, в том числе и IPv6.
Основные особенности:
- Высокопроизводительный микропроцессор RISC-архитектуры
- Модульная архитектура с поддержкой как FXS так и FXO интерфейсов
32 портовый Voice Interface Slots |
MGSA-FXS32 |
|
32 FXS (подключение с помощью стандартного 50-контактного Telco разъема) |
MGSA-FXO32 |
|
32 FXO (подключение с помощью стандартного 50-контактного Telco разъема) |
- Поддержка до 128 аналоговых интерфейсов
- Flash память: 8MB, SDRAM 64MB
- Интерфейсные модули: MGSA-FXS32, MGSA-FXO32
- 2 интерфейса 10/100/1000 Мбит/с Gigabit Ethernet
- Одновременная поддержка H.323, SIP и MGCP, без дополнительного обновления ПО
- Функции голосовой обработки
- VAD, DTMF,CNG,G.168 и T.38 G3 Fax Relay
- G.723,G.729,G.726, G.711
- Поддержка статической маршрутизации, RIP v1/2, OSPF v2 и согласно IEEE 802.1Q VLAN, в том числе и VRRP
- Поддержка SNMP v2, для контроля и управления оборудованием
- Встроенный DHCP сервер/клиент, NAT/PAT, прозрачный мост, DNSProxy, разграничение доступа по физическим адресам, огромные возможности отладки, мониторинга и др.
Техническая спецификация
CPU Board
(основной) |
Процессор |
Высокопроизводительный микропроцессор RISC-архитектуры |
Память |
ППЗУ |
8 Mбайт |
Основная память |
64 Mбайт |
Загрузочная память |
512 Kбайт Flash |
Сетевые/консольные интерфейсы |
LAN0 |
10/100/1000 Мбит/с Gigabit Ethernet |
LAN1 |
10/100/1000 Мбит/с Gigabit Ethernet |
Консоль |
RS-232C |
CPU Board
(резервный) |
Процессор |
Высокопроизводительный микропроцессор RISC-архитектуры |
Память |
ППЗУ |
8 Mбайт |
Основная память |
64 Mбайт |
Загрузочная память |
512 Kбайт Flash |
Сетевые/консольные интерфейсы |
LAN0 |
10/100/1000 Мбит/с Gigabit Ethernet |
LAN1 |
10/100/1000 Мбит/с Gigabit Ethernet |
Консольный порт |
RS-232C |
Голосовые модули |
MGSA-FXS32 |
32 FXS |
MGSA-FXO32 |
32 FXO |
Количество голосовых модулей |
до 4 модулей |
Электропитание |
до 2 модулей 110~220В, 50/60Гц, 220В 2.5A |
Температура эксплуатации |
0°C - + 50°C (32° - 122°F) |
Температура хранения |
-40°C - + 85°C (-40° - 176°F) |
Относительная влажность |
5% to 95% (без конденсации влаги) |
Габариты (В x Ш x Д) (мм) |
400 x 482 x 340 19" шасси |
Вес (кг) |
31 |
Поддерживаемые протоколы и сервисы
Сетевые возможности |
Поддержка маршрутизации статической и согласно рекомендации IEEE 802.1q |
Поддержка протокола PPPoE |
Voice over IP |
Поддержка рекомендации ITU-T H.323 v3 с функцией обеспечения безопасности согласно рекомендации ITU-T H.235 |
Поддержка протокола SIP в соответствии с рекомендацией IETF RFC3261(или RFC2543) |
Одновременная поддержка H.323, SIP и MGCP, без дополнительного обновления ПО |
Алгоритмы компрессии голосового трафика:
g711alaw, g711ulaw, g726r32, g726r16, g729 (standard, annex-a, annex-b, annex-ab), g7231r63 (standard, annex-a) |
Возможности голосовой обработки:
— VAD, DTMF, CNG, G.168, T.38 G3 FAX |
Совместимость с ITU-T H.323 Gateway, Gatekeeper |
Сетевое управление |
SNMP агент (MIB v2) |
Удаленное управление через консоль, Rlogin, Telnet |
Web управление на основе HTTP сервера |
Управление сетевым трафиком |
Безопасность |
Возможность управления всеми сервисами, поддерживаемыми шлюзом |
Многоуровневый доступ к управлению |
Автоматический разрыв сессий Telnet/Console |
PPP Авторизация пользователя
Password Authentication Protocol(PAP);
Challenge Handshake Authentication Protocol (CHAP). |
Эксплуатация и управление |
Самотестирование работы процессора, портов ввода-вывода; |
Управление резервированием и восстановлением системы; |
Поддержка системного аудита, внутренней диагностики и отладки; |
Поддержка функции Watchdog; |
Системное управление с записью истории команд и событий; |
Статистика IP трафика с поддержкой Radius |
Другие возможности |
Поддержка протокола Virtual Router Redundancy Protocol (VRRP) |
DHCP Сервер & Клиент |
Функция трансляции сетевых адресов (NAT) |
Функция трансляции портов (PAT) |
Функция прозрачного моста (Transparent Bridging):
Поддержка протокола STP (Spanning Tree Protocol);
Прозрачное соединение (Remote Bridging) двух удаленных локальных сетей через WAN;
Одновременная поддержка режима моста и маршрутизатора. |
Интерфейс командной строки Cisco стиля |
Поддержка протокола NTP (Network Time Protocol) |
Удаленное обновление APOS с использованием FTP/TFTP |
|
|
|
