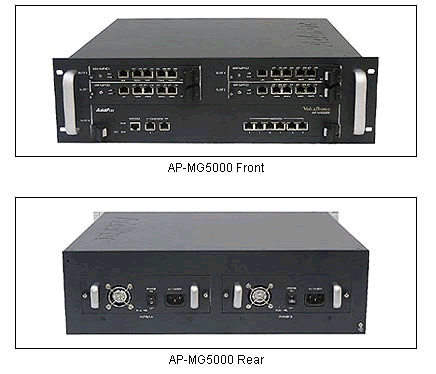

Медиа шлюз AP-MG5000

VoiceFinder AP-MG5000 представляет собой высокопроизводительный медиа шлюз для организации соединительных линий с использованием цифровых интерфейсов Е1, который обеспечивает в режиме реального времени одновременную работу максимально 480 каналов (16 E1-T1). Данный шлюз относится к классу оборудования с высокой плотностью портов, имеет шасси размером 19" 3U и ориентирован для использования операторами связи и крупными компаниями. Кроме того, AP-MG5000 поддерживает одновременную работу основных VoIP протоколов — H.323, SIP и MGCP — без необходимости замены программного обеспечения, реализует высочайшее качество голосового сервиса для любых типов существующих IP сетей, используя алгоритмы новейшего уровня обеспечения качества (QoS).

Высокотехнологичный медиа шлюз с производительностью 480 каналов

AP-MG5000 — высокотехнологичный медиа шлюз, который имеет архитектуру с распределенным управлением для обеспечения максимальной производительности, гарантирования высочайшего качества голосового сервиса и максимальной надежности в работе. Медиа шлюз AP-MG5000 включает в себя карту основного процессора и голосовые интерфейсные модули, оснащенные специализированными DSP процессорами, которые поддерживают максимально 4 E1/T1 с производительностью 120 голосовых VoIP каналов на каждый модуль. Карта основного процессора имеет встроенный 6 портовый Ethernet коммутатор 2-го уровня и 2 порта Gigabit Ethernet для высокоскоростного подключения к сетям передачи данных. Карта основного процессора реализует различные сетевые функции и обеспечивает надежное взаимодействие на уровне сигнализации H.323, SIP и MGCP. Голосовой модуль на 4 E1/T1 имеет собственный специализированный высокопроизводительный процессор, который самостоятельно выполняет различные задачи голосовой обработки, управления трафиком RTP, обработки сигнализации R2, ISDN-PRI, SS7. Ethernet порт, расположенный на голосовом модуле, подключается непосредственно к сети передачи данных и осуществляет передачу данных RTP.

Разумное решение, отвечающее высоким требованиям

VoIP шлюзы AddPac VoiceFinder на рынке IP-телефонии заслужили репутацию оборудования с высочайшим уровнем производительности и надежности. Годы опыта разработок оборудования и инноваций на рынке предприятий и поставщиков услуг, способны гарантировать, что AP-MG5000 удовлетворит самым высоким пользовательским требованиям производительности и надежности. Кроме того, реализованный в AP-MG5000 множественный стек VoIP протоколов, H.323, SIP и MGCP, чрезвычайно удобен и несет пользователям дополнительные коммерческие выгоды в различных применениях.

Надежная и бесперебойная работа для масштабных задач

AP-MG5000 — высокопроизводительный медиа шлюз, который обслуживает 480 одновременных разговоров. В условиях большой нагрузки и большого количества одновременных пользователей главным требованием является надежная и бесперебойная работа оборудования. Для этого AP-MG5000 оснащен дублированным блоком питания, который гарантирует непрерывную работу и обеспечивает замену неисправного элемента во время функционирования системы. Кроме того, голосовые модули 4 E1/T1 также приспособлены для «горячей» замены, что в совокупности обеспечивает надежный и непрерывный процесс функционирования оборудования, без отказа в обслуживании пользователям.

Основные характеристики:

• Архитектура на базе 64-разрядного RISC микропроцессора
• Модульная система на основе шасси размером 19” 3U и максимальной производительностью 480 каналов (16Е1)
• Память карты процессора: Flash память 16MB, SDRAM 128MB, загрузочная память 512K
• Память карты 4 E1/T1: SDRAM 64MB
• Голосовой интерфейсный модуль: 4-E1, 4-T1

Типы сигнализации Е1: ISDN-PRI, R2, SS7

• Спецификация карты процессора: 64 разрядный RISC микропроцессор
  2 порта 10/100/1000Mbps Gigabit Ethernet
  6 портов 10/100Mbps Fast Ethernet коммутатор (switch)
• Спецификация карты 4 E1/T1: 64 разрядный производительный специализированный микропроцессор
  1 порт 10/100Mbps Fast Ethernet
  4 порта E1/T1 (RJ45)
• Дублированный источник питания
• Модуль 4 E1 (120 каналов): выполнен в виде ComPact PCI и поддержкой редима «горячей замены»
• Голосовые кодеки — G.723.1, G.726, G.729A, G.711
• H.323 v3 VoIP протокол с реализацией функций безопасности ITU-T H.235
• SIP VoIP протокол в соответствии с RFC 3261
• SIP, H.323 и MGCP — одновременная поддержка тройного стека
• Функции голосовой обработки
  — VAD, DTMF,CNG,G.168, and T.38 G3 Fax Relay
• Высокопроизводительная и надежная маршрутизация данных
• Поддержка статической маршрутизации, RIP v1/2, OSPF v2 и согласно IEEE 802.1Q VLAN, включая VRRP
• Поддержка SNMP v2, для контроля и управления оборудованием
• Стандартные и расширенные списки доступа (Access List) для обеспечения безопасности
• Встроенный DHCP сервер/клиент, NAT/PAT, прозрачный мост, учет IP-трафика, огромные возможности отладки, мониторинга и др.
  — Поддержка DNSProxy / UPnP
  — Сервис обработки MAC адресов

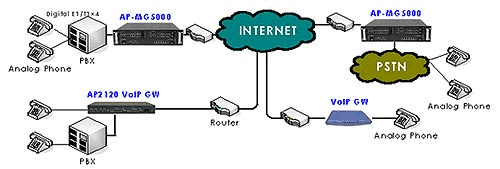

Сетевая диаграмма

Технические спецификации

Поддерживаемые протоколы и сервисы
