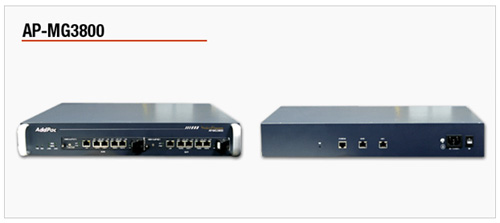

Медиа шлюз AP-MG3800
 VoiceFinder AP-MG3800 представляет собой высокопроизводительный медиа-шлюз для организации соединительных линий с использованием цифровых интерфейсов Е1, который обеспечивает в режиме реального времени одновременную работу максимально 240 каналов (8 E1•T1). Данный шлюз по своим емкостным параметрам занимает среднее положение в семействе медиа шлюзов, имеет шасси размером 19’ 1,2U и ориентирован для использования операторами связи и крупными компаниями. Кроме того, AP-MG5000 поддерживает одновременную работу основных VoIP протоколов - H.323, SIP и MGCP – без необходимости замены программного обеспечения, реализует высочайшее качество голосового сервиса для любых типов существующих IP сетей, используя алгоритмы новейшего уровня обеспечения качества (QoS).
Медиа шлюз с производительностью 240 (8 E1) VoIP каналов
AP-MG3800 – высокотехнологичный медиа шлюз, который имеет архитектуру с распределенным управлением для обеспечения максимальной производительности, гарантирования высочайшего качества голосового сервиса и максимальной надежности в работе. Медиа шлюз AP-MG3800 оснащен 2-мя слотами для установки голосовых интерфейсных модулей. Каждый модуль содержит специализированный DSP процессор, который поддерживает максимально 4 E1/T1 с производительностью 120 голосовых VoIP каналов, который самостоятельно выполняет различные задачи голосовой обработки, управления трафиком RTP, обработки сигнализации R2, ISDN-PRI, SS7*. Ethernet порт, расположенный на голосовом модуле, подключается непосредственно к сети передачи данных и осуществляет передачу данных RTP.
Тройной стек VoIP протоколов
Реализованный в рамках единой операционной системы AP-MG3800 множественный стек VoIP протоколов, H.323, SIP и MGCP, чрезвычайно удобен и несет пользователям дополнительные коммерческие выгоды в различных применениях. Благодаря этому обеспечивается высокая свобода при взаимодействии с VoIP сетями и оборудованием других операторов и одновременно принимать и отправлять вызовы по разным направлениям, которые используют разные типы протоколов сигнализации VoIP.
Высокая надежность
Годы опыта разработок оборудования и инноваций на рынке предприятий и поставщиков услуг, способны гарантировать, что AP-MG5000 удовлетворит самым высоким пользовательским требованиям производительности и надежности. AP-MG3800 представляет собой средний по размерам медиа шлюзам в линейке оборудования и обеспечивает производительность до 240 (8 Е1) одновременных разговоров в режиме реального времени. Поэтому устойчивая и надежная работа оборудования является крайне важным требованием для предоставления качественного и бесперебойного обслуживания такому большому количеству одновременных абонентов. Благодаря поддержке режима «горячей замены» неисправный голосовой модуль может быть оперативно заменен на другой без выведения из сервиса системы в целом и отказа в обслуживании другим абонентам.
Основные характеристики:
- Архитектура на базе 64-разрядного RISC микропроцессора
- Модульная система на основе шасси размером 19’ 1,2U и максимальной производительностью 240 каналов (8Е1)
- Память карты 4 E1•T1: SDRAM 64MB
- Голосовой интерфейсный модуль: 4-E1
HIM-VoIP4E1 |
|
Модуль на 4 порта E1 |
Типы сигнализации Е1: ISDN-PRI, R2, SS7
- Спецификация карты 4 E1•T1: 64 разрядный производительный специализированный микропроцессор
1 порт 10/100Mbps Fast Ethernet
4 порта E1/T1 (RJ45)
- Модуль 4 E1 (120 каналов): выполнен в виде ComPact PCI и поддержкой редима «горячей замены»
- Голосовые кодеки - G.723.1, G.726, G.729A, G.711
- H.323 v3 VoIP протокол с реализацией функций безопасности ITU-T H.235
- SIP VoIP протокол в соответствии с RFC 3261
- SIP, H.323 и MGCP – одновременная поддержка тройного стека
- Функции голосовой обработки
- VAD, DTMF,CNG,G.168, and T.38 G3 Fax Relay
- Высокопроизводительная и надежная маршрутизация данных
- Поддержка статической маршрутизации, RIP v1/2, OSPF v2 и согласно IEEE 802.1Q VLAN, включая VRRP
- Поддержка SNMP v2, для контроля и управления оборудованием
- Стандартные и расширенные списки доступа (Access List) для обеспечения безопасности
- Встроенный DHCP сервер/клиент, NAT/PAT, прозрачный мост, учет IP-трафика, огромные возможности отладки, мониторинга и др.
- Поддержка DNSProxy
- UPnP
- Сервис обработки MAC адресов

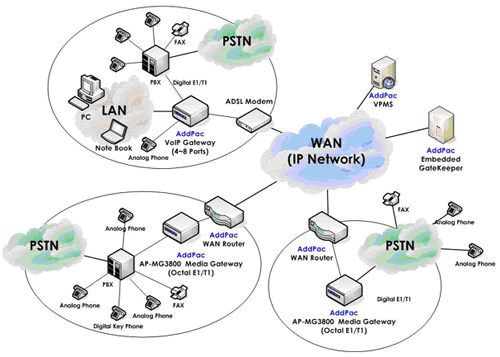

Сетевая диаграмма
Технические спецификации
Шасси |
Процессор |
64-разрядный RISC микропроцессор |
Память |
Flash память |
16Mbyte |
SDRAM память |
128Mbyte High-Speed SDRAM |
Загрузочная память |
512Kbyte |
Сетевые интерфейсы |
2 порта 10/100/1000Mbps Gigabit Ethernet (2 x RJ45) |
1 порт асинхронный консольный (1 x RJ45 ) |
Модуль 4 E1·T1 |
Процессор |
Специализированный DSP процессор |
Память |
SDRAM память |
64Mbyte High-Speed SDRAM |
Загрузочная память |
512Kbyte |
Сетевые интерфейсы |
4 порта E1 (4 x RJ45) |
1 порт 10/100Mbps Fast Ethernet (1 x RJ45) |
Требования к электропитанию |
110~220 В (автовольтаж), 200Вт, 50/60Гц |
Рабочая температура |
0°C - + 50°C (32° - 112°F) |
Относительная влажность |
5% - 95% (без конденсата) |
Габариты (В x Ш x Д) |
65 x 440 x 420 мм – шасси для 19" стойки |
Вес (kg) |
6.08 кг |
Поддерживаемые протоколы и сервисы
Сетевые возможности |
Поддержка маршрутизации статической и согласно рекомендации IEEE 802.1q |
Поддержка протокола PPPoE |
Voice over IP |
Поддержка рекомендации ITU-T H.323 v3 с функцией обеспечения безопасности согласно рекомендации ITU-T H.235 |
Поддержка протокола SIP в соответствии с рекомендацией IETF RFC3261(или RFC2543) |
Одновременная поддержка H.323, SIP и MGCP, без дополнительного обновления ПО |
Алгоритмы компрессии голосового трафика:
g711alaw, g711ulaw, g726r32, g726r16, g729(standard, annex-a, annex-b, annex-ab), g7231r63 (standard, annex-a) |
Возможности голосовой обработки:
— VAD, DTMF, CNG, G.168, T.38 G3 FAX |
Совместимость с ITU-T H.323 Gateway, Gatekeeper |
Широкие возможности контроля качества сервиса для голосового трафика |
Сетевое управление |
SNMP агент (MIB v2) |
Удаленное управление через консоль, Rlogin, Telnet |
Web управление на основе HTTP сервера |
Управление сетевым трафиком |
Безопасность |
Стандартный и расширенный списки доступа |
Возможность управления всеми сервисами, поддерживаемыми шлюзом |
Многоуровневый доступ к управлению |
Автоматический разрыв сессий Telnet/Console |
PPP Авторизация пользователя
- Password Authentication Protocol(PAP);
- Challenge Handshake Authentication Protocol (CHAP).
|
Эксплуатация и управление |
Самотестирование работы процессора, портов ввода-вывода; |
Управление резервированием и восстановлением системы; |
Поддержка системного аудита, внутренней диагностики и отладки; |
Поддержка функции Watchdog; |
Системное управление с записью истории команд и событий; |
Статистика IP трафика с поддержкой Radius |
Другие возможности |
Поддержка Caller ID:
- Bellcore type1
- ETSI type1
- ETSI type1 DTMF
- ETSI type1 DTMF prior ring
- NTT (Japan)
|
DHCP Сервер & Клиент |
Функция трансляции сетевых адресов (NAT) |
Функция трансляции портов (PAT) |
Функция прозрачного моста (Transparent Bridging):
- Поддержка протокола STP (Spanning Tree Protocol);
- Прозрачное соединение (Remote Bridging) двух удаленных локальных сетей через WAN;
- Одновременная поддержка режима моста и маршрутизатора.
|
Интерфейс командной строки Cisco стиля |
Поддержка протокола NTP (Network Time Protocol) |
Удаленное обновление APOS с использованием FTP/TFTP |
|
|
|
