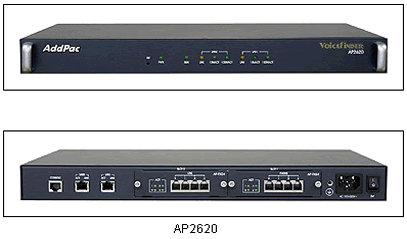

VoIP- шлюзи серії AP2620
 VoiceFinder AP2620 — багатофункціональний VoIP- шлюз, що підтримує до восьми аналогових голосових інтерфейсів і до двох цифрових — E1/T1. Таким чином, при мінімальних витратах, на початковій стадії побудови VoIP- мережі, користувач може встановити аналогові карти, а при подальшому розвитку замінити їх на інтерфейси E1/T1. Разом з гарантованою якістю передачі голосу AP2620 надає сервіс аудіомовлення, використовуючи різні модулі, наприклад, AP-AUDIO2. Збережіть свої гроші, використовуючи різні сервіси VoIP/ BoIP.
Підтримка двох 10/100Mbps Fast Ethernet інтерфейсів. Два інтерфейси 10/100Mbps Fast Ethernet (RJ45) дозволяють одночасно з сервісами VoIP/BoIP використовувати AP2620 у якості NAT/PAT- сервера або маршрутизатора.
Розширені функції. AP2620 одночасно підтримує H323, SIP і MGCP, без додаткового оновлення ПЗ ви зможете як термінувати, так і оригінувати дзвінки, використовуючи паралельно усі три протоколи сигналізації. AP2620 підтримує стандартні і розширені алгоритми забезпечення якості сервісу, забезпечуючи найвищу якість голосу в будь-яких мережах.
Основні особливості:
- Високопродуктивний мікропроцесор RISC-архітектури
- Модульна архітектура
- 2 слоти для увстановлення інтерфейсних модулів
VoIP- модулі |
AP-FXS4 |
|
4 Інтерфейси FXS — для підключення телефонних апаратів (4 x RJ11) |
AP-FXO4 |
|
4 Інтерфейси FXO — для підключення телефонних ліній (4 x RJ11) |
AP-E&M4 |
|
4 Інтерфейси E&M - для підключення E&M інтерфейсів телефонної станції (4 x RJ11) |
AP-FXO2S2 |
|
2 Інтерфейси FXO для підключення телефонних ліній (2 x RJ11) і 2 Інтерфейси FXS для підключення телефонних апаратів (2 x RJ11) |
APVI-1E1 |
|
1 Інтерфейс E1(1 x RJ45) для підключення до АТС |
APVI-1T1 |
|
1 Інтерфейс T1 (1 x RJ45) для підключення до АТС |
Модулі для IP трансляції аудіо |
AP-AUDIO2 |
|
2-канальна плата з можливістю підключення зовнішніх джерел і споживачів аудіосигналу (4 х 3.5mm Female) |
AP-AUD1S3 |
|
3 Інтерфейси FXS для підключення телефонних апаратів і 1 канал для підключення зовнішнього джерела споживача аудіосигналу (2 х 3.5mm Female/ 3 x RJ11) |
AP-AUD1O3 |
|
3 Інтерфейси FXO для підключення телефонних апаратів і 1 канал для підключення зовнішнього джерела споживача аудіосигналу (2 х 3.5mm Female/ 3 x RJ11) |
- ППЗУ: 4MB; основна пам'ять: SDRAM 32MB
- Інтерфейсні карти: E1, FXS4, FXO4, FXS2O2, E&M4 etc.
- Мережеві інтерфейси: 2 х 10/100Mbps Fast Ethernet (RJ45)
- Одночасна підтримка H.323, SIP і MGCP, без додаткового оновлення ПЗ
- Функції голосової обробки
- VAD, DTMF,CNG,G.168 і T.38 G3 Fax Relay
- G.723, G.729, G.726, G.711
- Підтримка статичної маршрутизації згідно з рекомендацією IEEE 802.1q, а також протоколів маршрутизації: RIP v1/2, OSPF v2,VRRP
- Поддержка SNMP v2 для контроля и управления оборудованием
- Вбудований DHCP сервер/клієнт, NAT/PAT, прозорий міст, облік IP-трафіка, DNSProxy, розмежування доступу за фізичними адресами, великі можливості відладки, моніторингу та ін.

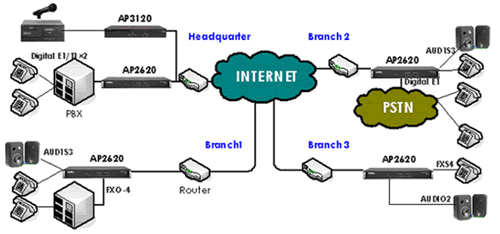

Схема мережі
Технічна специфікація
Мікропроцесор |
Високопродуктивний мікропроцесор RISC-архітектури |
Пам'ять |
ППЗУ 4Mб |
Основна пам'ять 32M SDRAM |
Завантажувальна пам'ять 512K Flash |
Мережеві/консольні інтерфейси |
Два інтерфейси 10/100Mbps Fast Ethernet (RJ45) |
Консоль - Один порт RS-232C (RJ45) |
Кількість слотів розширення - Два |
Голосові модулі |
4 Інтерфейси FXS — для підключення телефонних апаратів (4 x RJ11) |
4 Інтерфейси FXO — для підключення телефонних ліній (4 x RJ11) |
4 Інтерфейси E&M - для підключення E&M інтерфейсів телефонної станції (4 x RJ11) |
2 Інтерфейси FXO для підключення телефонних ліній (2 x RJ11), 2 Інтерфейси FXS для підключення телефонних апаратів (2 x RJ11) |
1 Інтерфейс E1(1 x RJ45) для підключення до АТС |
1 Інтерфейс T1(1 x RJ45) для підключення до АТС |
2-канальна плата з можливістю підключення зовнішніх джерел і споживачів аудіосигналу (4 x 3.5mm Female) |
3 Інтерфейси FXS для підключення телефонних апаратів і 1 канал для підключення зовнішнього джерела - споживача аудіосигналу (2 x 3.5mm Female/ 3 x RJ11) |
1 Інтерфейс для підключення зовнішнього джерела - споживача аудіосигналу, 1 Інтерфейс FXS для підключення телефонного апарату та 2 Інтерфейси FXO для підключення телефонних ліній (2 x 3.5mm Female/ 3 x RJ11) |
3 Інтерфейси FXO для підключення телефонних апаратів і 1 канал для підключення зовнішнього джерела - споживача аудіосигналу (2 x 3.5mm Female/ 3 x RJ11) |
2-канальна плата для підключення зовнішніх джерел і споживачів аудіосигналу з можливістю трансляції і відтворення аудіосигналу високої якості (4 x 3.5mm Female) |
Модуль для IP- трансляції широкосмугового аудіо (2 x 3.5mm Female/PSB) |
Відеомодулі |
Модуль аудіо/відеокодування/декодування для IP-трансляцій
(2 x 3.5mm Female/2 x BNC-RCA/ PSB) |
Підтримувані протоколи і сервіси
Мережеві можливості |
Підтримка маршрутизації статичної і згідно з рекомендацією IEEE 802.1q, а також протоколів маршрутизації RIP v1/v2, OSPF v2 |
Підтримка протоколу PPPoE, DHCP, ін. |
Voice over IP |
Одночасна підтримка H.323, SIP і MGCP без додаткового оновлення ПЗ |
Протокол сигналізації інтерфейсу Е1 — ISDN-PRI, R2, SS7* |
Підтримка рекомендації ITU-T H.323 v3 з функцією забезпечення безопеки згідно з рекомендацією ITU-T H.235 |
Підтримка протоколу SIP згідно з рекомендацією IETF RFC3261(або RFC2543) |
Алгоритми компресії голосового трафіка:
g711alaw, g711ulaw, g726r32, g726r16, g729 (standard, annex-a, annex-b, annex-ab), g7231r63 (standard, annex-a) |
Можливості голосової обробки:
— VAD, DTMF, CNG, G.168, T.38 G3 FAX |
Сумісність з ITU-T H.323 Gateway, Gatekeeper |
Широкі можливості контролю якості сервіса для голосового трафіка |
Мережеве управління |
SNMP- агент (MIB v2) |
Віддалене управління через консоль, Rlogin, Telnet |
Web- управління на основі HTTP- сервера |
Управління мережевим трафіком |
Безпека |
Можливість управління усіма сервісами, що підтримуються шлюзом |
Багаторівневий доступ до управління |
Автоматичний розрив сесій Telnet/Console |
PPP Авторизація користувача
- Password Authentication Protocol(PAP);
- Challenge Handshake Authentication Protocol (CHAP).
|
Експлуатація і управління |
Самотестування роботи процесора, портів вводу-виводу; |
Управління резервуванням і відновленням системи; |
Підтримка системного аудиту, внутрішньої діагностики і відладки; |
Підтримка функції Watchdog; |
Системне управління із записом історії команд і подій; |
Статистика IP- трафіка з підтримкою Radius |
Інші можливості |
Підтримка Caller ID:
- Bellcore type1
- ETSI type1
- ETSI type1 DTMF
- ETSI type1 DTMF prior ring
- NTT (Japan)
|
DHCP Сервер & Клієнт |
Функція трансляції мережевих адрес (NAT) |
Функція трансляції портів (PAT) |
Функція прозорого мосту (Transparent Bridging):
- Підтримка протоколу STP (Spanning Tree Protocol);
- Прозоре зєднання (Remote Bridging) двох віддалених локальних мереж через WAN;
- Одночасна підтримка режиму моста і маршрутизатора.
|
Інтерфейс командного рядка Cisco стилю |
Підтримка протоколу NTP (Network Time Protocol) |
Віддалене оновлення APOS з використанням FTP/TFTP |
|
|
|
