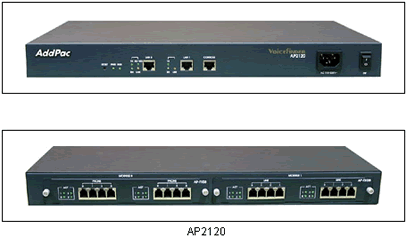

VoIP- шлюзи серії AP2120
 VoiceFinder AP2120 — багатофункціональний і високопродуктивний шлюз IP-телефонії, призначений для організації передачі голосу по мережах передачі даних (VoIP) і маршрутизації даних. VoiceFinder AP2120 у 19" виконанні, 1U, має модульну архітектуру, что дозволяє оптимально сконфігурувати його в залежності від вимог замовника.
VoiceFinder AP2120 забезпечує високу якість передачі мови не тільки на виділених каналах, з високою пропускною здатністю, але і на каналах з обмеженою пропускною здатністю.
Крім того, VoiceFinder AP2120 для підключення до мереж передачі даних може використовувати: виділенну лінію, ADSL- модем, кабельний модем; працює у мережах з динамічним або статичним розподілом IP- адрес. VoiceFinder AP2120 підтримує різні мережеві функції: IP-маршрутизація, прозорий міст, PPP, трансляція мережевих адрес (NAT) і трансляція портів (PAT), мережеве управління SNMP v2, командний рядок cisco-стилю, Web-інтерфейс та ін.
Операційна система APOS (AddPac VoiceFinder Operating System)
Операційна система AddPac VoiceFinder Operating System (APOS) — найкраще програмне забезпечення для шлюзів IP-телефонії і маршрутизаторів, забезпечує: масштабованість, надійність, стабільність і якість сервісу при побудові різних мережевих рішень. APOS також забезпечує оптимізацію навантаження і строгу відповідність промисловим стандартам, простоту встановлення і експлуатації.
Основні характеристики:
- Стандартний високопродуктивний VoIP- шлюз для організації зв'язку по мережах передачі даних
- Швидкодіючий 32-розрядний мікропроцесор RISC-архітектури
- Мережеві інтерфейси: 10Mbps Ethernetx1 (RJ45), 10/100Mbps Fast Ethernetx1 (RJ45)
- Два слоти для встановлення голосових модулів
Голосові модулі |
AP-FXS8 |
|
8 Інтерфейсів FXS — для підключення телефонних апаратів (8 x RJ11) |
AP-FXO8 |
|
8 Інтерфейсів FXO — для підключення телефонних ліній (8 x RJ11) |
AP-E&M8 |
|
8 Інтерфейсів E&M- для підключення E&M інтерфейсів телефонної станції 8 x RJ11) |
AP-FXO4S4 |
|
4 Інтерфейси FXO & 4 порти FXS для підключення 4-х телефонних апаратів і 4-х телефонних ліній
(8 x RJ11) |
Модулі широкосмугового мовлення |
AP-AUDIO2 |
|
2-канальна плата з можливістю підключення зовнішніх джерел і споживачів аудіосигналу (4 х 3.5mm Female) |
AP-AUD1S3 |
|
3 Інтерфейси FXS для підключення телефонних апаратів і 1 канал для підключення зовнішнього джерела споживача аудіосигналу (2 х 3.5mm Female/3 x RJ11) |
AP-AUD1S2O1 |
|
1 Інтерфейс для підключення зовнішнього джерела споживача аудіосигналу, 1 Інтерфейс FXS для підключення телефонного апарата і 2 Інтерфейси FXO для підключення телефонних ліній (2 х 3.5mm Female / 3 x RJ11) |
AP-MP3 |
|
2-канальна плата для підключення зовнішніх джерел і споживачів аудіосигналу з можливістю трансляції і відтворення аудіосигналу високої якості (4 х 3.5mm Female) |
- Одночасна підтримка сервіса VoIP і маршрутизації WAN/LAN
- Підтримка рекомендації ITU-T H.323 v3 з функцією безпеки ITU-T H.235
- Поддержка протокола SIP в соответствии с IETF RFC3261(или RFC2543)
- Одновременная поддержка H.323, SIP и MGCP, без дополнительного обновления ПО
- Операционная система APOS для обеспечения Масштабируемости, Функциональности и Стабильности работы, с поддержкой контроля качества предоставляемых услуг
- Высокопроизводительная и надежная маршрутизация данных
- Поддержка статической маршрутизации и маршрутизации согласно рекомендации IEEE 802.1Q а так же протоколов RIP v1/v2
- Поддержка протокола PPPoE
- Широкие возможности контроля качества сервиса для голосового трафика
- Поддержка SNMP v2, для контроля и управления оборудованием
- Встроенный DHCP сервер/клиент, NAT/PAT, прозрачный мост, учет IP-трафика, огромные возможности отладки, мониторинга и др.
- Удаленное обновление ПО с использованием FTP/TFTP
- Стандартное 19", 1U шасси для монтажа в стойку
Технические спецификации
Микропроцессор |
CPU |
32bit RISC микропроцессор |
Память |
Flash память |
4Mb |
Основная память |
32Mb высокоскоростной SDRAM |
Загрузочная память |
512Kb Flash память |
Сетевые интерфейсы |
LAN/WAN |
Два интерфейса Ethernet 10/100Mbps (2 x RJ45) |
Консольный порт |
1 последовательный порт RS-232C( RJ45) |
Голосовые интерфейсы |
Голосовые порты |
FXS & FXO & E&M в зависимости от установленных в шасси карт (макс. 2 карты) |
Электропитание и Условия эксплуатации |
Электропитание |
Внешний стабилизированный адаптер питания / 110~220В, 50/60Гц, 15Вт |
Температура эксплуатации |
0°C to +50°C(32° to 122°F) |
Температура хранения |
-40°C to +85°C (-40° to 185°F) |
Относительная влажность |
5% to 95% (без конденсата) |
Поддерживаемые протоколы и сервисы
Сетевые возможности |
Поддержка маршрутизации статической и согласно рекомендации IEEE 802.1q |
Поддержка протокола PPPoE |
Voice over IP |
Поддержка рекомендации ITU-T H.323 v3 с функцией обеспечения безопасности согласно рекомендации ITU-T H.235 |
Поддержка протокола SIP в соответствии с рекомендацией IETF RFC3261(или RFC2543) |
Одновременная поддержка H.323, SIP и MGCP, без дополнительного обновления ПО |
Алгоритмы компрессии голосового трафика:
g711alaw, g711ulaw, g726r32, g726r16, g729 (standard, annex-a, annex-b, annex-ab), g7231r63 (standard, annex-a) |
Возможности голосовой обработки:
VAD, DTMF, CNG, G.168, T.38 G3 FAX |
Совместимость с ITU-T H.323 Gateway, Gatekeeper |
Широкие возможности контроля качества сервиса для голосового трафика |
Сетевое управление |
SNMP агент (MIB v2) |
Удаленное управление через консоль, Rlogin, Telnet |
Web управление на основе HTTP сервера |
Управление сетевым трафиком |
Безопасность |
Стандартный и расширенный списки доступа |
Возможность управления всеми сервисами, поддерживаемыми шлюзом |
Многоуровневый доступ к управлению |
Автоматический разрыв сессий Telnet/Console |
PPP Авторизация пользователя
- Password Authentication Protocol(PAP);
- Challenge Handshake Authentication Protocol (CHAP).
|
Эксплуатация и управление |
Самотестирование работы процессора, портов ввода-вывода; |
Управление резервированием и восстановлением системы; |
Поддержка системного аудита, внутренней диагностики и отладки; |
Поддержка функции Watchdog; |
Системное управление с записью истории команд и событий; |
Статистика IP трафика с поддержкой Radius |
Другие возможности |
Поддержка Caller ID:
- Bellcore type1
- ETSI type1
- ETSI type1 DTMF
- ETSI type1 DTMF prior ring
- NTT Japan)
|
DHCP Сервер & Клиент |
Функция трансляции сетевых адресов (NAT) |
Функция трансляции портов (PAT) |
Функция прозрачного моста (Transparent Bridging):
- Поддержка протокола STP (Spanning Tree Protocol);
- Прозрачное соединение (Remote Bridging) двух удаленных локальных сетей через WAN;
- Одновременная поддержка режима моста и маршрутизатора.
|
Интерфейс командной строки Cisco стиля |
Поддержка протокола NTP (Network Time Protocol) |
Удаленное обновление APOS с использованием FTP/TFTP |
|
|
|
