VoIP шлюзы AddPac Technology

VoIP- шлюзи серії AP1200

AP1200 VoiceFinder AP1200 — ідеальним рішенням для невеликих компаній, що активно використовують мережеві ресурси і мають територіально розподілену мережу офісів. Підтримка стандарту UPnP (Universal Plug and Play) дозволяє встановлювати обладнання без додаткових налаштувань, присуність DHCP і DNS- серверів не обов'язкова.

VoiceFinder AP1200 для підключення до мереж передачі даних може використовувати: віділену лінію, ADSL- модем, кабельний модем; працює у мережах з динамічним або статичним розподілом IP- адрес. VoiceFinder AP1200 підтримує різні мережеві функції: IP-маршрутизація, прозорий міст, PPP, трансляція мережевих адрес (NAT) і трансляція портів (PAT), мережеве управління SNMP v2, командний рядок cisco-стилю, Web-інтерфейс та ін. Підтримка протоколів маршрутизації RIP v1/v2, OSPF v2, BGP v4 і можливість задати MSS (Maximum Segment Size) у поле «TCP option» дозволяють використовувати обладнання в якості повноцінного маршрутизатора.

VoiceFinder AP1200 розроблений на основі архітектури 32-розрядного RISC-мікропроцесора з фіксованим набором мережевих і голосових інтерфейсів, працює під управлінням операційної системи APOS. Порівняно з молодшими моделями, маючи більший об'єм ППЗУ, дозволяє значно розширити функціональні можливості тільки за допомогою оновлення ПЗ APOS, без додаткової зміни апаратної специфікації.

Можливі конфігурації VoiceFinder AP1200

AP1200A	8 FXS портів для підключення телефонних апаратів (RJ11) 1 порт FXO для підключення телефонної лінії (RJ11) і забезпечення функції PSTN Backup 2 порти Ethernet 10/100 Mbps для LAN & WAN- підключень 1 послідовний порт консолі RS-232C
AP1200B	4 FXS порти для підключення телефонних апаратів (RJ11) 1 порт FXO для підключення телефонної лінії (RJ11) і забезпечення функції PSTN Backup 2 порти Ethernet 10/100 Mbps для LAN & WAN- підключень 1 послідовний порт консолі RS -232C

Операційна система APOS (AddPac VoiceFinder Operating System)

Операційна система AddPac VoiceFinder Operating System (APOS) — краще програмне забезпечення для шлюзів IP-телефонії і маршрутизаторів, забезпечує: масштабованість, надійність, стабільність і якість сервісу при побудові різних мережевих рішень. APOS також забезпечує оптимізацію навантаження і строгу відповідність промисловим стандартам, простоту встановлення та експлуатації.

Основні особливості:

швидкодіючий 32-розрядний мікропроцесор RISC-архітектури;
мережеві інтерфейси: 10/100Mbps Ethernetx2 (RJ45);
одночасна підтримка сервісу VoIP і маршрутизації WAN/LAN;
підтримка рекомендації ITU-T H.323 v3 з функцією безпеки ITU-T H;235
підтримка протоколу SIP згідно з IETF RFC3261(або RFC2543);
одночасна підтримка H.323, SIP і MGCP, без додаткового оновлення ПЗ;
операційна система APOS для забезпечення Масштабованості, Функціональності і Стабільності роботи, з підтримкою контролю якості надаваних послуг;
підтримка статичної маршрутизації і маршрутизації згідно з рекомендацією IEEE 802.1Q;
підтримка протоколу PPPoE;
підтримка SNMP v2 для контролю і управління обладнанням;
вбудований DHCP сервер/клієнт, NAT/PAT, прозорий міст, облік IP-трафіка, великі можливості відладки, моніторингу та ін.;
віддалене оновлення ПЗ з використанням FTP/TFTP.

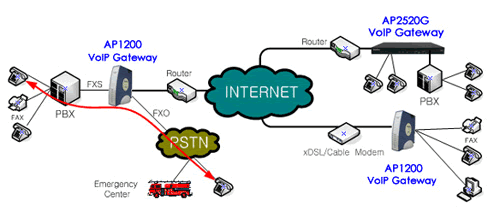

Схема підключення

Технічна специфікація

Мікропроцесор
CPU	32bit RISC- мікропроцесор
Пам'ять
Flash- пам'ять	4Mb
Основна пам'ять	32Mb високошвидкісний SDRAM
Завантажувальна пам'ять	512Kb Flash пам'ять
Мережеві інтерфейси
LAN/WAN	Два інтерфейси Ethernet 10/100Mbps (2 x RJ45)
Консольний порт	1 послідовний порт RS-232C Interface ( RJ 45)
Голосові інтерфейси
Голосові порти (Тип А)	8 аналогових портів FXS (8 x RJ 11) 1 аналоговий порт FXO (1 x RJ 11)
Голосові порти (Тип В)	4 аналогових порти FXS (8 x RJ 11) 1 аналоговий порт FXO (1 x RJ 11)
Електроживлення і Умови експлуатації
Електроживлення	Зовнішній стабілізований адаптер живлення / 110~220В, 50/60Гц, 20Вт
Температура експлуатації	0°C to +50°C (32° to 122°F)
Температура зберігання	-40°C to +85°C (-40° to 185°F)
Відносна вологість	5% to 95% (без конденсату)

Підтримувані протоколи і сервіси

Мережеві можливості

Підтримка маршрутизації статичної згідно з рекомендацією IEEE 802.1q

Підтримка протоколу PPPoE

Voice over IP

Підтримка рекомендації ITU-T H.323 v3 з функцією забезпечення безпеки згідно з рекомендацією ITU-T H.235

Підтримка протоколу SIP згідно з рекомендацією IETF RFC3261(або RFC2543)

Одночасна підтримка H.323, SIP і MGCP без додаткового оновлення ПЗ

Алгоритми компресії голосового трафіку:
g711alaw, g711ulaw, g726r32, g726r16, g729 (standard, annex-a, annex-b, annex-ab), g7231r63 (standard, annex-a)

Можливості голосової обробки:
VAD, DTMF, CNG, G.168, T.38 G3 FAX

Сумісність з ITU-T H.323 Gateway, Gatekeeper

Широкі можливості контролю якості сервісу для голосового трафіка

Мережеве управління

SNMP- агент (MIB v2)

Віддалене управління через консоль, Rlogin, Telnet

Web- управління на основі HTTP- сервера

Управління мережевим трафіком

Безпека

Стандартний і розширений списки доступу

Можливість управління усіма сервісами, що підтримуються шлюзом

Багаторівневий доступ до управління
