VoIP- шлюзи серії AP1100

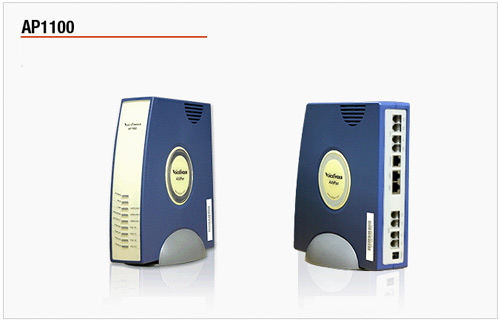

AP1100 VoiceFinder AP1100 — ідеальне рішення для невеликих компаній, які мають територіально розподілену мережу офісів. Забезпечує високу якістьо передачі мови не тільки на виділених каналах з високою пропускною здатністю, але і на каналах з обмеженою пропускною здатністю.

VoiceFinder AP1100 для підключення до мереж передачі даних може використовувати: виділену лінію, ADSL- модем, кабельний модем; працює у мережах з динамічним або статичним розподілом IP- адрес. VoiceFinder AP1100 підтримує різні мережеві функції: IP-маршрутизація, прозорий міст, PPP, трансляція мережевих адрес (NAT) і трансляція портів (PAT), мережеве управління SNMP v2, командний рядок cisco-стилю, Web-інтерфейс та інші. Мережеві інтерфейси Ethernet 10Mbps і Fast Ethernet 10/100Mbps дозволяють підключатися до Internet як на швидкості 100Mbps, а внутрішню мережу підключити на швидкості 10Mbps, так і навпаки, підключитися з Public мережісети на швидкості 10Mbps, а до Private — на швидкості 100Mbps.

VoiceFinder AP1100 розроблений на основі архітектури 32-розрядного RISC-мікропроцесора з фіксованим набором мережевих і голсових інтерфейсів, працює під управлінням операційної системи APOS. У порівнянні з молодшими моделями, маючи більший об'єм ППЗУ, дозволяє значно розширити функціональні можливості тільки за допомогою оновлення ПЗ APOS, без додаткової зміни апаратної специфікації.

Можливі конфігурації VoiceFinder AP1100

AP1100A	4 FXS порти для підключення телефонних апаратів (RJ11) 4 FXO порти для підключення телефонних ліній (RJ11) 2 порти Ethernet 10 Mbps для LAN & WAN підключень 1 послідовний порт консолі RS-232C
AP1100B	8 FXS портів для підключення телефонних апаратів (RJ11) 2 порти Ethernet 10 Mbps для LAN & WAN підключень 1 послідовний порт консолі RS -232C
AP1100F	4 FXS порти для підключення телефонних апаратів (RJ11) 4 FXO порти для підключення телефонних ліній (RJ11) 2 порти Ethernet 10/100 Mbps для LAN & WAN підключень 1 послідовний порт консолі RS-232C
AP1100C	8 FXO портів для підключення телефонних ліній (RJ11) 1 порт Ethernet 10 Mbps для LAN & WAN підключень 1 порт Ethernet 100 Mbps для LAN & WAN підключень 1 послідовний порт консолі RS-232C

Операційна система APOS (AddPac VoiceFinder Operating System)

Операційна система AddPac VoiceFinder Operating System (APOS) — краще програмне забезпечення для шлюзів IP-телефонії і маршрутизаторів, забезпечує: масштабованість, надійність, стабільність та якість сервісу при побудові різних мережевих рішень. APOS також забезпечує оптимізацію навантаження і строгу відповідність промисловим стандартам, простоту при встановленні і експлуатації.

Основні особливості:

Швидкодіючий 32-розрядний мікропроцесор RISC-архітектури
Мережеві інтерфейси: 10/100Mbps Ethernet x 2 (RJ45)
Одночасна підтримка сервіса VoIP і маршрутизації WAN/LAN
Підтримка рекомендації ITU-T H.323 v3 з функцією безпеки ITU-T H.235
Підтримка протоколу SIP згідно з IETF RFC3261 (або RFC2543)
Одночасна підтримка H.323, SIP і MGCP, без додаткового оновлення ПЗ
Операційна система APOS для забезпечення Масштабованості, Функціональності і Стабільності роботи з підтримкою контролю якості надаваних послуг
Підтримка статичної маршрутизації і маршрутизації згідно з рекомендацією IEEE 802.1Q
Підтримка протоколу PPPoE
Підтримка SNMP v2 для контролю і керування обладнанням
Вбудований DHCP сервер/клієнт, NAT/PAT, прозорий міст, облік IP-трафіка, величезні можливості відладки, моніторингу та ін.
Віддалене оновлення ПЗ з використанням FTP/TFTP

Технічна специфікація

Мікропроцесор
CPU	32bit RISC мікропроцесор
Пам'ять
Flash пам'ять	4Mb
Основна пам'ять	32Mb високошвидкісний SDRAM
Завантажувальна пам'ять	512Kb Flash пам'ять
Мережеві інтерфейси
LAN/WAN порт (Тип A і B)	Два інтерфейси Ethernet 10Mbps (2 x RJ45)
LAN/WAN порт (Тип F)	Два інтерфейси Ethernet 10/100Mbps (2 x RJ45)
LAN/WAN порт (Тип C)	Один інтерфейс Ethernet 10Mbps (2 x RJ45) Один інтерфейс Ethernet 100Mbps (2 x RJ45)
Консольний порт	1 послідовний порт RS-232C (RJ45)
Голосові інтерфейси
Голосові порти (Тип А і F)	4 аналогових порти FXS (2 x RJ 11) 4 аналогових порти FXO (2 x RJ 11)
Голосові порти (Тип В)	8 аналогових портів FXS (8 x RJ 11)
Голосові порти (Тип С)	8 аналогових портів FXO (8 x RJ 11)
Електроживлення і Умови експлуатації
Електроживлення	Зовнішній стабілізований адаптер живлення / 110~220В, 50/60Гц, 15Вт
Температура експлуатації	0°C to +50°C (32° to 122°F)
Температура зберігання	-40°C to +85°C (-40° to 185°F)
Відносна вологість	5% to 95% (без конденсату)

Підтримувані протоколи і сервіси

Мережеві можливості

Підтримка маршрутизації статичної і згідно з рекомендацією IEEE 802.1q

Підтримка протоколу PPPoE

Voice over IP

Підтримка рекомендації ITU-T H.323 v3 з функцією забезпечення безпеки згідно з рекомендацією ITU-T H.235

Підтримка протоколу SIP згідно з рекомендацією IETF RFC3261(або RFC2543)

Одночасна підтримка H.323, SIP і MGCP без додаткового оновлення ПЗ

Алгоритми компресії голосового трафіка:
g711alaw, g711ulaw, g726r32, g726r16, g729 (standard, annex-a, annex-b, annex-ab), g7231r63 (standard, annex-a)

Можливості голосової обробки:
VAD, DTMF, CNG, G.168, T.38 G3 FAX

Сумісність з ITU-T H.323 Gateway, Gatekeeper

Широкі можливості контролю якості сервіса для голосового трафіка

Мережеве управління

SNMP- агент (MIB v2)

Віддалене управління через консоль, Rlogin, Telnet

Web- управління на основі HTTP- сервера

Управління мережевим трафіком

Безпека

Стандартний і розширений списки доступу

Можливість управління усіма сервісами, що підтримуються шлюзом

Багаторівневий доступ до управління
