VoIP- шлюзи серії AP100x
 VoiceFinder AP100x VoIP- шлюзи призначені для організації передачі голосу по мережах передачі даних (VoIP) і маршрутизації даних. Забезпечують високу якість передачі мови не тільки на виділених каналах з високою пропускною здатністю, але і на каналах з обмеженою пропускною здатністю.
VoiceFinder AP100х для підключення до мереж передачі даних можуть використовувати: виділену лінію, ADSL- модем, кабельний модем; працюють у мережах з динамічним або статичним розподілом IP- адрес. VoiceFinder AP100х підтримують різні мережеві функції: IP-маршрутизація, прозорий міст, PPP, трансляція мережевих адрес (NAT) і трансляція портів (PAT), мережеве управління SNMP v2, командний рядок cisco-стилю, Web-інтерфейс та ін.
VoiceFinder AP100х розроблені на основі архітектури 32-розрядного RISC-мікропроцесора з фіксованим набором мережевих і голосових інтерфейсів, працюють під управлінням операційної системи APOS.
Можливі конфігурації VoiceFinder AP100х

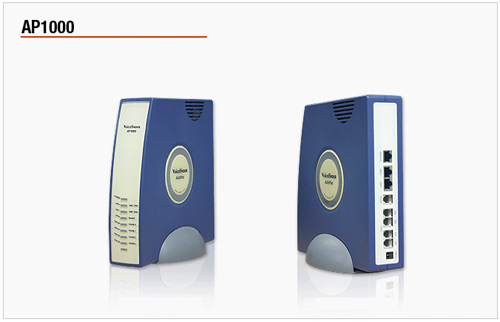

AP1000 |
4 FXS порти для підключення телефонних апаратів (RJ11)
1 порт PSTN для резервування телефонної лінії (RJ11)
2 порти Ethernet 10 Mbps для LAN & WAN- підключень 1 послідовний порт консолі RS-232C |
AP1002 |
2 FXS порти для підключення телефонних апаратів (RJ11)
2 FXO порти для підключення телефонних ліній (RJ11)
2 порти Ethernet 10 Mbps для LAN & WAN- підключень 1 послідовний порт консолі RS -232C |
AP1005 |
4 FXO порти для підключення телефонних ліній (RJ11)
2 порти Ethernet 10 Mbps для LAN & WAN- підключень 1 послідовний порт консолі RS-232C |
Операційна система APOS (AddPac VoiceFinder Operating System)
Операційна система AddPac VoiceFinder Operating System (APOS) — найкраще програмне забезпечення для шлюзів IP-телефонії і маршрутизаторів забезпечує: масштабованість, надійність, стабільність і якість сервісу при побудові різних мережевих рішень. APOS також забезпечує оптимізацію навантаження і строгу відповідність промисловим стандартам, простоту встановлення і експлуатації.
Основні особливості:
- швидкодіючий 32-розрядний мікропроцесор RISC-архітектури;
- мережеві інтерфейси: 10Mbps Ethernetx2 (RJ45);
- одночасна підтримка сервісу VoIP і маршрутизації WAN/LAN;
- підтримка рекомендації ITU-T H.323 v3 з функцією безпеки ITU-T H.235
- підтримка протоколу SIP згідно з IETF RFC3261(або RFC2543);
- одночасна підтримка H.323, SIP і MGCP без додаткового оновлення ПЗ;
- операційна система APOS для забезпечення масштабованості, функціональності і стабільності роботи з підтримкою контролю якості надаваних послуг;
- підтримка статичної маршрутизації і маршрутизації згідно з рекомендацією IEEE 802.1Q;
- підтримка протоколу PPPoE;
- підтримка SNMP v2 для контролю і управління обладнанням;
- вбудований DHCP сервер/клієнт, NAT/PAT, прозорий міст, облік IP-трафіку, великі можливості відладки, моніторингу та ін.;
- віддалене оновлення ПЗ з використанням FTP/TFTP.
Технічна специфікація
Мікропроцесор |
CPU |
32bit RISC мікропроцесор |
Пам'ять |
Flash- пам'ять |
2Mb |
Основна пам'ять |
32Mb високошвидкісний SDRAM |
Завантажувальна пам'ять |
512Kb Flash пам'ять |
Мережеві інтерфейси |
LAN/WAN- порт |
Два інтерфейси Ethernet 10Mbps (2 x RJ45)
Один інтерфейс HomePNA (RJ11) |
Консольний порт |
1 послідовний порт RS-232C Interface ( RJ 45) |
Голосові інтерфейси |
Голосові порти (AP1000) |
4 аналогових порти FXS (2 x RJ 11) |
Голосові порти (AP1005) |
4 аналогових порти FXO (2 x RJ 11) |
Голосові порти (AP1002) |
2 аналоговий порт FXS (1 x RJ 11) |
2 аналоговий порт FXO (1 x RJ11) |
Порт резервної телефонної лінії
(AP1000) |
1 аналоговий порт FXO (1 x RJ 11) |
Електроживлення и умови експлуатації |
Електроживлення |
Зовнішній стабілізований адаптер живлення / 110~220В, 50/60Гц, 10Вт |
Температура експлуатації |
0°C to +50°C (32° to 122°F) |
Температура зберігання |
-40°C to +85°C (-40° to 185°F) |
Відносна вологість |
5% to 95% (без конденсату) |
Підтримувані протоколи і сервіси
Мережеві можливості |
Підтримка маршрутизації статичної і згідно з рекомендацією IEEE 802.1q |
Підтримка протоколу PPPoE |
Voice over IP |
Підтримка рекомендації ITU-T H.323 v3 з функцією забезпечення безпеки згідно з рекомендацією ITU-T H.235 |
Поддержка протокола SIP в згідно з рекомендацією IETF RFC3261(або RFC2543) |
Одночасна підтримка H.323, SIP і MGCP без додаткового оновлення ПЗ |
Алгоритми компресії голосового трафіку:
g711alaw, g711ulaw, g726r32, g726r16, g729 (standard, annex-a, annex-b, annex-ab), g7231r63 (standard, annex-a) |
Можливості голосової обробки:
VAD, DTMF, CNG, G.168, T.38 G3 FAX |
Сумісність з ITU-T H.323 Gateway, Gatekeeper |
Широкі можливості контролю якості сервісу для голосового трафіка |
Мережеве управління |
SNMP- агент (MIB v2) |
Віддалене управління через консоль, Rlogin, Telnet |
Web- управління на основі HTTP- сервера |
Управління мережевим трафіком |
Безпека |
Стандартний і розширений списки доступу |
Можливість управління усіма сервісами, що підтримуються шлюзом |
Багаторівневий доступ до управління |
Автоматичний розрив сесій Telnet/Console |
PPP Авторизація користувача
- Password Authentication Protocol(PAP);
- Challenge Handshake Authentication Protocol (CHAP).
|
Експлуатація і управління |
Самотестування роботи процесора, портів вводу-виводу; |
Управління резервуванням і відновленням системи; |
Підтримка системного аудиту, внутрішньої діагностики і відладки; |
Підтримка функції Watchdog; |
Системне управління із записом історії команд та подій; |
Статистика IP трафіка з підтримкою Radius |
Інші можливості |
Підтримка Caller ID:
- Bellcore type1
- ETSI type1
- ETSI type1 DTMF
- ETSI type1 DTMF prior ring
- NTT (Japan)
|
DHCP Сервер & Клієнт |
Функція трансляції мережевих адрес (NAT) |
Функція трансляції портів (PAT) |
Функція прозорого мосту (Transparent Bridging):
- Підтримка протоколу STP (Spanning Tree Protocol);
- Прозоре з'єднання (Remote Bridging) двох віддалених локальних мереж через WAN;
- Одночасна підтримка режиму моста і маршрутизатора.
|
Інтерфейс командного рядка Cisco- стилю |
Підтримка протоколу NTP (Network Time Protocol) |
Віддалене оновлення APOS з використанням FTP/TFTP |
|
|
|
