Мультисервісний абонентський вузол RSC240-S

Мультисервісний вузол абонентського доступу RSC240-S призначений для організації невеликих виносів до 60 абонентських телефонних портів або до 80 портів ADSL2/2+ і виробляється у вигляді повністю закінченого модуля, що має антивандальне виконання для встановлення в будівлях або на дворі (у другому випадку передбачене встановлення додаткового нагріваючого елементу).

RSC240-S являє собою антивандальну шафу. Повністю укомплектовану системами живлення, охолодження, грозозахисту і кросовим обладнанням. Після установки модулів обладнання DLC-1100B у відповідності до необхідної конфігурації, RSC240-S дозволяє реалізувати наступні рішення при організації доступу абонентів до телефонної мережі і мережі передачі даних:

• підключення до ЦАТС за протоколом V5.2 як самостійний вузол (до 54 абонентів);
• підключення до програмного комутатору SoftSwitch за протоколами MGCP/H.248 як самостійний вузол (до 54 абонентів);
• підключення до мережі абонентського доступу, як ведений вузол (до 60 абонентів).

Конструкція шафи вузла доступу RSC240-S включає в себе наступні основні вузли:

• антивандальна шафа з доступом з фронтальної і тильної сторони;
• касета для встановлення модулів системи VC-CBA-S;
• AC/DC-конвертор для живлення усіх встановлених систем;
• блок вентиляторів охолодження і вентиляції;
• кросове обладнання;
• блок захисту від перенапруги.

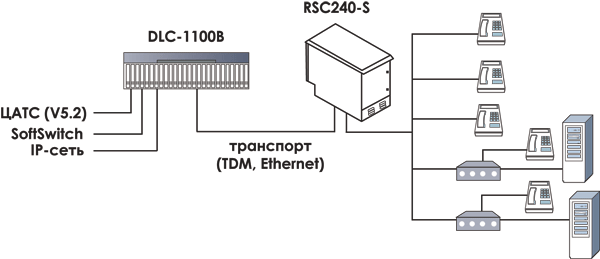

Схема застосування

Вузол RSC240-S в антивандальній шафі
