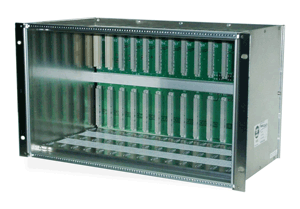

Універсальна касета FlexGain-R-E (14 платомісць)
- Повністю пасивні крос-плати
- Живлення, сигналізація і керування через модулі ACU, CMU і TCU
- Вбудована Ethernet-шина на верхній backplain
- Можливість установки Ethernet-комутатору з підтримкою функції Layer 2 switch
Універсальна 19" касета FlexGain дозволяє оператору встановлювати до 14 модулів систем платформи FlexGain (з шириною передньої панелі 6ТЕ-30,48 мм).
Універсальна касета має повністю пасивні крос-плати. Живлення, аварійна сигналізація і керування здійснюється через встановлений модуль ACU або CMU (у модифікаціях FG-R-W-E і FG-R-PCM/W-E).
У касети FG-R-W-E і FG-R-PCM/W-E може бути встановлений модуль Ethernet-комутатору, який дозволить проводити підключення модулів передачі трафіку IP і TDM+IP до мережі Ethernet без використання зовнішніх кабелів через інтегровану касету Ethernet-шину.

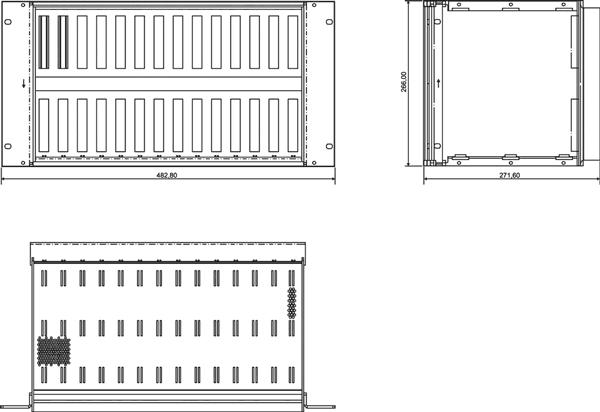

Стандартний каркас касети FlexGain, який має висоту 266 мм (6U) і глибину 272 мм, збирається з комплектуючих провідних виробників Західної Німеччини. Касета FlexGain забезпечує захист від електромагнітних впливів та відповідає європейському стандарту для 19" конструктивів - SEC 60 297-3.
Технічні характеристики
|
| Габарити (ШхВхГ) |
483х266х272 (248) мм |
|
| Вага |
3 кг |
|
| Кількість посадочних місць |
14 |
|
| Діапазон вхідної напруги |
-40,5 ... -72 В |
|
| Максимальний струм споживання |
8 А |
|
| Максимальна розсіювана потужність пристроїв у касеті |
не більше 320 Вт |
|
Кліматичні умови:
температура
відносна вологість |
0 … +55°C
5 … 80% |
|
Варіанти виконання
FG-R-PCM-E |
Касета 19" (14 платомісць), нижня крос-плата |
FG-R-W-E |
FlexGain касета 19" (14 платомісць), верхня крос-плата (без можливості підключення з задньої сторони касети) |
FG-R-PCM/W-E |
Універсальна касета 19" (14 платомісць), верхня і нижня крос-плати |
|
|
|
