Ethernet-комутатори 2-го рівня

FlexGain 21SWU

• 21 порт 10BaseT/100BaseTX Fast Ethernet
• 2 слоти GbE Up-link для змінних інтерфейсних модулів SFP
• Сумісність з касетою FlexGain NGN (13 інтерфейсів 10/100 Ethernet підключаються до внутрішньої шини Ethernet касети)
• IEEE802.1q VLAN на основі тегів - 256 активних груп, GVRP
• IEEE 802.1p QoS: 4 приорітетні черги
• IEEE802.3ad, LACP, агрегування каналів: до 6 груп, до 8 портів у групі
• IEEE802.3x керування потоком даних
• IEEE802.1d/w підтримка STP і RSTP (rapid STP)
• Керування швидкістю за портами з дискретом 1 Мбіт/с
• Поддержка IGMP v1/v2/v3 и GMRP для широковещательных групп (до 256 групп)
• Захист від широкомовного шторму Broadcast Storm Filtering
• Контроль доступу до портів: IEEE802.1x і на основі MAC-адрес
• RADIUS/TACACS+ базова аутентифікація, екрування потоком L2-7 ACL
• Віддзеркалення декількох портів у один
• NTP Client / Sever, SNTP Client / Server
• DHCP Server / Relay
• Syslog Client / Local Save
• RCS (Remote Configuration System) - система віддаленого конфігурування
• Керування: Консоль, Telnet, Web, SNMP (FlexGain View), RMON

Схеми застосування

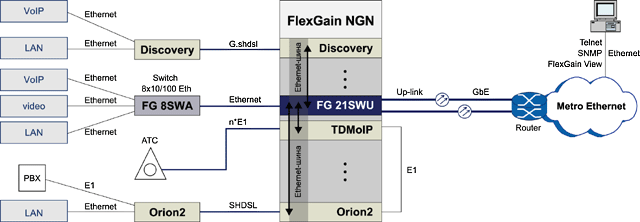

Агрегування потоків даних Fast Ethernet в канали Gigabit Ethernet

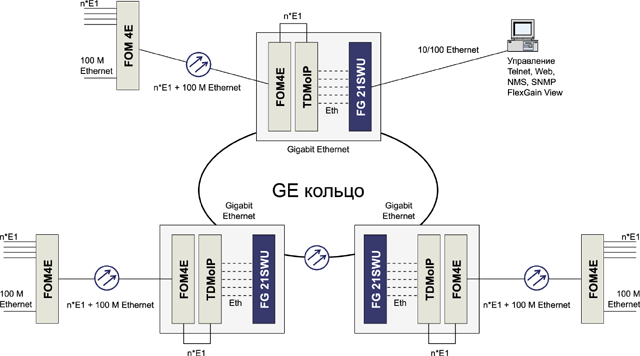

Транспорт потоків TDM по мережах пакетної передачі даних Gigabit Ethernet

FlexGain 21SWU - це керований комутатор другого рівня, що відноситься до класу пристроїв для агрегування потоків даних і високошвидкісного підключення до магістральних мереж Gigabit Ethernet (Up-link Switch). FlexGain 21SWU є системним модулем платформи FlexGain NGN, завдяки якому забезпечується функціонування внутрішньої шини 10/100BaseT Ethernet платформи і модулів, що входять до її складу.

FlexGain 21SWU виконаний у модульному конструктиві (SubRack) і встановлюється в касету FlexGain NGN в платомісце № 2. На передній панелі модулю розташовані 8 портів 10/100 Ethernet (8х RJ-45). Останні 13 портів виведені на внутрішню контактну панель пристрою і підключаються безпосередньо до шини касети. Ці порти служать для передачі даних по внутрішній шині Ethernet между встановленими в касеті модулями і віддаленого адміністрування мережі.

На передній панелі пристрою розташовані два слоти Gigabit Ethernet (Up-link), в які встановлюються змінні модулі прийомопередавачів GE SFP для сполучення з мідним або оптичним середовищем передачі. За допомогою гігабітних Up-link-інтерфейсів забезпечується вихід платформи FlexGain NGN у магістраль (кільце) Gigabit Ethernet і організація віртуальних каналів для різних типів додатків (передача даних, відео, VoIP, TDMoIP, телемеханіка, керування і т.д.).

Область застосування

• Агрегування потоків Fast Ethernet від транспортних модулій (TDMoIP, Orion 2, FOM4E, Discovery, MEGATRANS-4) у високошвидкісні канали Gigabit Ethernet
• Вихід платформи FlexGain NGN у магістральне кільце Gigabit Ethernet
• Централізоване керування мережевим обладнанням (FlexGain View)
• Побудова транспортних мереж Ethernet із наданням різних сервісів (голос, відео, дані)
• Віддалений моніторинг, телеметрія і телемеханіка

Строга відповідність мережевим стандартам забезпечує легкість інтегрування обладнання в існуючу мережеву інфраструктуру.

Технічні характеристики
