FlexGain Access CON-VF-Eth
Особливості:
- Організація групових каналів ТЧ через мережі з інтерфейсом Ethernet
- Робота в режимі "точка - багатоточка"
- Резервування каналів зв'язку штатними засобами Ethernet по обхідних маршрутах
- Стієчне виконання - монтаж у всі конструктиви платформи FlexGain
- Робота в мережах технологічного і диспетчерського зв'язку
- Стандартні фіксовані рівні прийому і передачі каналу ТЧ
- 3 входи и 3 виходи "сухих" контактів
Для організації технологічних каналів тональної частоти в системах диспетчерського і радіозв'язку вздовж промислових об'єктів значної протяжності пропонується використовувати в якості транспорту канал Ethernet, реалізований на обладнанні Megatrans-4. Пакетна комутація значно зручніша з точки зору складності налаштувань мережі зв'язку, відпадає необхідність переконфігурування апаратури при аварії сегменту кабельної ділянки або частини обладнання. Живучість подібним мережам надає любий альтернативний маршрут між кінцевими вузлами зв'язку.

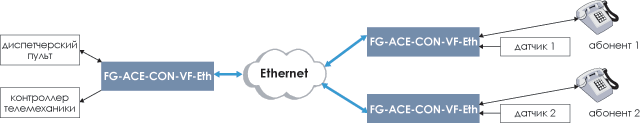

Схема застосування
Технчні характеристики
Інтерфейс каналів ТЧ |
Кількість |
2 |
Тип сигналу |
аналоговий |
Імпеданс |
600 Ом |
Номінальний рівень вхідного сигналу |
-13 … +6,5 дБ |
Номінальний рівень вихідного сигналу |
-17 … +4 дБ |
Рівень спрацьовування шумопоглинача |
-40 … -10 дБ |
Діапазон передаваних звукових частот |
300 ... 3400 Гц |
Інтерфейс Еthernet |
Стандарт |
IEEE 802.3/802.1q |
Тип інтерфейсу |
10/100BaseT (автовизначення) |
Швидкість передачі |
до 100 Мбіт/с |
Контроль потоку |
full/half duplex |
Макс. розмір пакету |
1536 байт |
живлення |
-36 … -72 В |
Споживана потужність |
< 10 Вт |
Умови експлуатації |
Температурний режим |
5 ... +50°С |
Відносна вологість |
5 ... 95%, без конденсату |

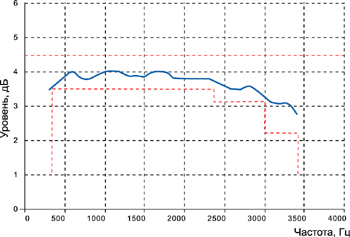

Типова амплітудо-частотна характеристика при номінальному вхідному рівні -13 дБ і номінальному вихідному +4 дБ (пунктиром зображена маска згідно стандарту G.712):
|
|
|
