FlexGain VoIP шлюзы и конверторы интерфейсов / Конвертеры интерфейсов и шлюзы серии FlexGain Access

FlexGain Access CON-N64

FlexCON-N64

Особенности:

  • Преобразование интерфейсов между портом передачи данных (V.35, V.36, X.21) и Е1 G.703/G.704
  • Встроенная память NVRAM для хранения пользовательских настроек
  • Светодиодная индикация
  • Компактный настольный корпус
  • Установка скорости передачи от 64 кбит/с до 2048 кбит/с
  • Кадрирование РСМ30 или РСМ31
  • Настройка и контроль с помощью LCD-монитора и четырех клавиш
  • Автоматическое определение оконечного оборудования данных (ООД) по подключенному интерфейсному кабелю

Конвертеры FlexGain Access CON-N64 работают на стыке Е1 и различных каналов передачи данных, таких как V.35, V.36, RS530 или X.21. Очень полезна возможность установки синхронизации как от любого из интерфейсов, так и от собственного тактового генератора. Эти устройства могут включаться в схемы как парами, для объединения портов передачи данных через каналы Е1, так и по одному для согласования интерфейсов с возможностью гибкого изменения скорости передачи в зависимости от пропускной способности канала.

В комплект поставки конвертера штатно входит кабель для подключения к оборудованию V.35 DTE , оканчивающийся разъемом MRAC34female. Если необходим кабель для организации другого стыка, следует оговорить это при заказе оборудования.

Схемы применения

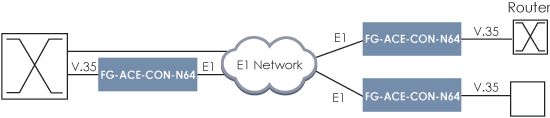

Подключение банковского оборудования

Подключение банковского оборудования

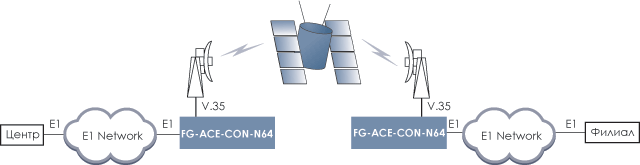

Работа по спутниковым каналам (только 2 Мбит/с)

Работа по спутниковым каналам

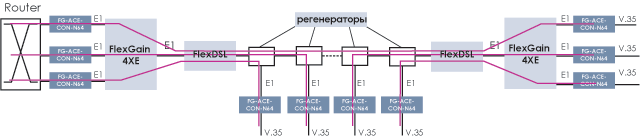

Объединение филиалов ЛВС в протяженных линейных структурах

Объединение филиалов ЛВС

Технические характеристики

Сетевой интерфейс Е1

Кадрирование

Unframed mode
PCM31 без CRC-4
PCM31 с CRC-4
PCM30 без CRC-4
PCM30 с CRC-4

Скорость

64 ... 2048 кбит/с

Линейный код

HDB3
AMI

Импеданс

симметричный 120 Ом
несимметричный 75 Ом

Уровни сигнала

передача:
симметичный ±3 В ±10%
несимметричный ±2,37 В ±10%
прием: 0 ... –36 дБ

Джиттер

соотв. ITU-T рек. G.823

Разъемы

симметричный RJ-48C
несимметричный - 2xBNC

Синхронизация

внутренняя
восстановленная из Е1
восстановленная от устройства DTE/DCE

Соответствие стандартам

ITU-T G.703, G.704, G.706, G.732, G.823

Интерфейс передачи данных

Тип

V.35, RS530, V.36 и Х.21 – выбирается кабелем

Разъемы

SCSI 50 контактная розетка

Контрольные сигналы

CTS активируется вслед за синхронизацией порта Е1 или постоянно «ON»
DSR активируется вслед за синхронизацией порта Е1 или постоянно «ON»
DCD активируется вслед за синхронизацией порта Е1 или постоянно «ON»

Распределение ТС

Режимы с кадрированием

пользователь самостоятельно выбирает используемые тайм-слоты

Unframed mode

прозрачная передача трафика в порт Е1

Диагностика

Программные шлейфы

устанавливаются на порту Е1

Индикаторы

LED

PWR, SYNC, BPV, LINK/ACT, 10/100

Массогабаритные характеристики

Размеры
Масса

190х100х28 мм
0,2 кг

Питание

От сети 220 В 50 Гц через адаптер 5 В 2 А

Климатические характеристики

Рабочая температура

0 ... 50°C

Влажность

до 80 % без конденсата


Комплект поставки:

  • модуль FlexGain Access CON-N64
  • адаптер питания;
  • кабель для подключения порта передачи данных (штатно для подключения к V.35, оканчивается разъемом MRAC34Female);
  • CD с документацией.
