FlexGain Access CON-Eth
Особливості:
- Перетворення інтерфейсів між Ethernet і Е1 G.703
- Вбудована пам'ять NVRAM для збереження користувацьких налаштувань
- Світлодіодні індикатори
- Компактний розмір
- Встановлення швидкості передачі 64...2048 кбіт/с
- Кадрування РСМ30 або РСМ31
- Прозора передача потоку Ethernet 2048 кбіт/с по мережі Е1
- Налаштування і контроль за допомогою LCD-монітору і чотирьох клавіш
- Оновлення ПО через порт RS232
- Підключення Ethernet 10/100BaseT LAN через мережі E1
- Підтримка стандарту 802.1q (VLAN) дозволяє з'єднувати транкові порти Ethernet-комутаторів через мережі Е1
- Фільтрація до 65535 MAC-адрес, можливість відключення фільтрації
- Підтримка 802.1р і QoS (моделі з індексом V2)
- Стієчне або зовнішнє виконання
Конвертери інтерфейсів сімейства FlexGain Access CON-Eth пирзначені для передачі потоку Ethernet- даних через порт E1.
Пара конвертерів FlexCON-Eth дозволяє організувати передачу трафіка Ethernet по каналу Е1. Ethernet-ітерфейс пристроїв підтримує протокол 802.1q, тобто прозорий для VLAN, що є найбільш частими сучасними вимогами до такого обладнання. Конвертер здійснює перетворення потоку даних між портами Ethernet 10/100BaseT і структурованими Е1. Швидкість передачі кратна n*64 кбіт/с, n =1…32.
Схеми застосування

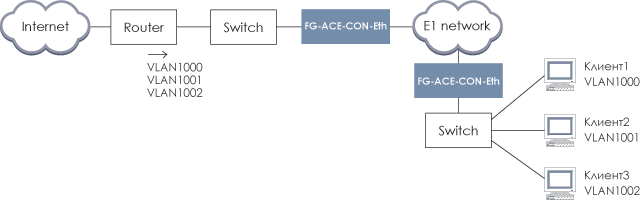

Підключення і обслуговування віддалених клієнтів за допомогою VLAN через мережу E1

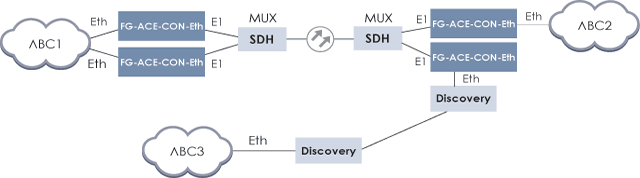

Об'єднання локальних мереж територіально рознесених офісів

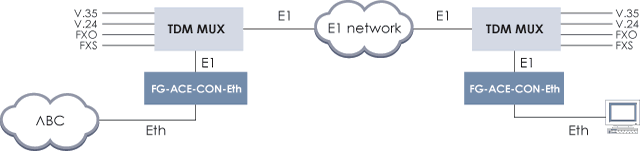

Додавання інтерфейсу Ethernet до класичного TDM-мультиплексора
Технічні характеристики
Мережевий інтерфейс Е1 |
Кадрування |
Unframed mode
PCM31 без CRC-4
PCM31 з CRC-4
PCM30 без CRC-4
PCM30 з CRC-4 |
Швидкість |
64 ... 2048 кбіт/с |
Лініний код |
HDB3
AMI |
Імпеданс |
120 Ом |
Рівні сигналу |
Передача:
симетричний ±3 В ±10%
несиметричний ±2,37 В ±10%
прийом: 0…–36 дБ |
Джиттер |
Згідно з ITU-T рек. G.823 |
Роз'єми |
симетричний RJ-48С |
Синхронізація |
внутрішня
відновлена з Е1 |
Відповідність стандартам |
ITU-T G.703, G.704, G.706, G.732, G.823 |
Інтерфейс Ethernet |
Тип |
Ethernet 10/100BaseT (802.1q) |
Роз'єми |
RJ-45 |
Розподіл ТС |
Режими з кадруванням |
Користувач самостійно обирає використовувані тайм-слоти |
Unframed mode |
Прозора передача трафіку в порт Е1 |
Діагностика |
Програмні шлейфи |
Встановлюються на порті Е1 |
Індикатори |
LED |
PWR, SYNC, BPV, LINK/ACT, 10/100 |
Масогабаритні характеристики |
Розміри |
190х100х28 мм |
Маса |
0,5 кг |
Живлення |
Від мережі 220 В 50 Гц через адаптер 12 В 0,8 А |
Кліматичні характеристики |
Робоча температура |
0 ... 50°C |
Вологість |
До 80% без конденсату |
Інформація для замовлення
Мережеві конвертери |
FG-ACE-CON-Eth, V1 |
Конвертер інтерфейсів Eth 10/100BaseT і структурованого Е1 (пластиковий корпус) у комплекті з адаптером і кабелями Ethernet, Е1 (управління консоль, SNMP) |
FG-ACE-CON-Eth-SR, V1 |
Конвертер інтерфейсів Eth 10/100BaseT і структурованого Е1 у комплекті з кабелями Ethernet і Е1, SubRack |
Мережеві конвертери даних з розширеними функціями |
FG-ACE-CON-Eth, V2 |
Конвертер інтерфейсів Eth 10/100BaseT і структурованого Е1 (пластиковий корпус) з підтримкою QoS у комплекті з адаптером і кабелями Ethernet і Е1, сумісність з MEGATRANS-4 та Orion2 по WAN-інтерфейсу |
FG-ACE-CON-Eth-SR, V2 |
Конвертер інтерфейсів Eth 10/100BaseT і структурованого Е1, SubRack, з підтримкою QoS у комплекті з кабелями Ethernet і Е1, сумісність з MEGATRANS-4 та Orion2 по WAN-інтерфейсу |
|
|
|
