Керований оптичний мультиплексор FG-FOM16-OG V1
Особливості:
- Передача до 12 потокыв Е1
- Передача трафіку Ethernet зі швидкістю до 1000 Мбіт/с
- 2, 4, 6 або 8 призначених для користувачів портів Combo Ethernet 10/100/1000 Мбіт/с
- Робота по одному або двох волокнах, SFP оптичні приймачі
- Проста установка і налаштування
- Мінімальні вимоги до обслуговування
- Система управління за протоколом SNMP
Мультиплексор FlexGain FOM16OG, V1 призначений для передачі до 12 потоків Е1 G.703 і Ethernet-трафику зі швидкістю передачі до 1000 Мбіт/с по одному чи двох волокнах одномодового оптичного кабелю. Мультиплексор має модульную конструкцію, яка дозволяє встановлювати чотири призначених для користувачів модулі в залежності від конкретного застосування в наступних комплектаціях: 12Е1+2GE; 8E1+4GE; 4E1+6GE, 8GE без портів Е1. Управління обладнанням виконується через порт RS232 або за протоколами Telnet і SNMP.
FlexGain FOM16OG, V1 може застосовуватися:
- для передачі цифрового потоку по волоконно-оптичних з'єднувальних лініях між АТС;
- для підключення базових станцій систем мобільного зв'язку до АТС;
- як обладнання лінійного тракту систем передачі для організації абонентського виносу
(наприклад, апаратури абонентської цифрової системи передачі DLC-1100Е або VoiceCom 8000 MSAN);
- для об'єднання локальних мереж зі швидкістю 1000 Мбіт/с у лінії.

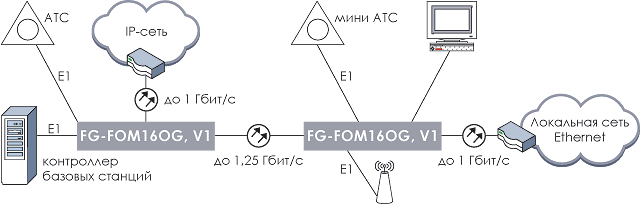

Схема застосування
Технічні характеристики:
| Оптичний інтерфейс |
| Тип лазерного діоду |
залежить від типу SFP-модуля |
| Тип приймача |
PINFET |
| Робоча довжина хвилі |
залежить від типу SFP-модуля |
| Лінійне кодування |
NRZ, доповнений 4В5В |
| Швидкість предачі |
1,25 Гбіт/с |
| Вихідна потужність |
залежить від типу SFP-модуля |
| Чутливість по прийому |
залежить від типу SFP-модуля |
| Загасання,що перекривається |
залежить від типу SFP-модуля |
| Інтерфейс Е1 |
| Імпенданс |
120 Ом/75 Ом |
| Швидкість передачі |
2048 кбіт/с ± 50 ppm |
| Лінійний код |
HDB3 |
| Стандарт |
ITU-T G.703 |
| Кількість інтерфейсів на модуль |
4 |
| Фазові тремтіння |
згідно з рек. G.742, G.823 |
| Інтерфейс Еthernet |
| Стандарт |
IEEE 802.3/802.1q |
| Тип інтерфейсу |
10/100/1000BaseT (Combo) |
| Швидкість передачі |
до 1000 Мбіт/с |
| Контроль потоку |
full/half duplex |
| Кількість інтерфейсів на модуль |
2 (мідь + SFP-слот) |
| Макс. розмір пакету |
1536 байт |
| Службовий зв'язок |
| Обладнання |
двохпровідний телефонний апарат |
| Тип роз'єму |
RJ-11 |
| Живлення |
| FG-FOM16OG, V1 |
-36…-72 В / ~220 В 50 Гц |
| Споживана потужність |
| FG-FOM16OG, V1 |
< 30 Вт |
| Умови експлуатації |
| Температурний режим |
0 ... +60°С |
| Відносна вологість |
5 ... 95 %, без конденсату |
|
|
|
