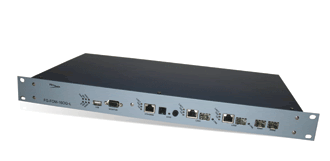

Керований оптичний мультиплексор FG-FOM16OG-L
Особливості
- Економічно ефективне рішення
- До 16 інтерфейсів E1 120 Ом
- 2 Giga Ethernet full-duplex порти з обробкою VLAN із загальною швидкістю 1 Гбіт/с з підтримкою функцій LLCF і LLR
- Канал службового зв'язку
- Сервісний USB-інтерфейс для збереження і загрузки налаштувань мультиплексора
- Управління: CLI, Telnet, SNMP, Web
- 2 агрегатних SFP-інтерфейси
- 1+0, 1+1 резервування оптичного тракту з системою автоматичного гасіння лазера
Мультиплексори FlexGain FOM-16OG-L и FlexGain FOM-16OG-L/AC/DC призначені для передачі до 16 потоків Е1 і Giga Ethernet-трафику зі швидкістю до 1000 Мбіт/с по одному чи двох оптичних волокнах.
Для підвищення надійності і відмовостійкості в мультиплексорі реалізований механізм захисту оптичного тракту 1+1. Для забезпечення гнучкості і найкращої економічної ефективності у FlexGain FOM-16OG-L і FlexGain FOM-16OG-L/AC/DC застосовуються SFP-приймачі, які зозволяють обирати той чи інший тип приймача в залежності від довжини і стану оптичної лінії. Вбудований Ethernet-комутатор дозволяє обробляти VLAN-пакети з ознакою подвійного тегирування (Q in Q), підтримує IEEE 802. 1p і функцію MDIX для кожного Ethernet-порту.
Управління мультиплексорами FlexGain FOM-16OG-L і FlexGain FOM-16OG-L/AC/DC здійснюється за допомогою CLI, Telnet, SNMP і Web-інтерфейсу. Для полегшення експлуатації створених на базі даного обладнання ліній зв'язку у мультиплексорах реалізований канал службового зв'язку (EOW).
Мультиплексории виробляються у конструктиві MiniRack заввишки 1U, FlexGain FOM-16OG-L використовує живлення від джерела постійног струму з напругою -36..-72 В, мультиплексор FlexGain FOM-16OG-L/AC/DC має універсальне живлення -36..-72 В/~90..~260 В, 47..63 Гц.
Схеми застосування

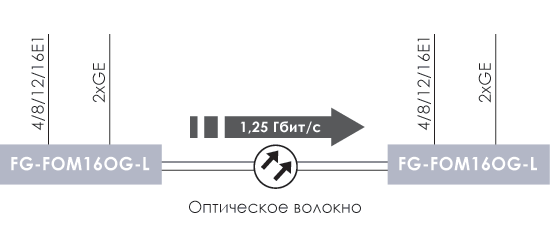

"Точка-Точка" без резервування оптичного тракту (1+1)

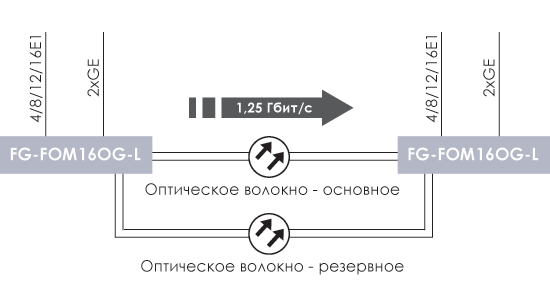

"Точка-Точка" з резервуванням оптичного тракту
Технічі характеристики
Інтерфейс E1 |
Швидкість |
2,048 Мбіт/с ± 50 ppm |
Лінійний код |
HDB3 |
Маска |
згідно з ITU-T G.703 |
Хвильовий опір |
120 Oм |
Джиттер |
згідно з ITU-T G.823 |
Роз'єм інтерфейсу E1 |
RJ-45 (120 Oм) |
Інтерфейс Ethernet |
Пропускна здатність |
1 Гбіт/с |
Розмір таблиці MAC-адрес |
8 К |
Підтримувані протоколи |
IEEE 802.3, IEEE 802.3u, IEEE 802.3x |
Кількість VLAN |
4096 |
Тип VLAN |
IEEE 802.1q Port-based, Q in Q |
Ethernet QoS |
IEEE 802.1p, DSCP, Bandwidth Control |
Джерело живлення |
DC |
-36 ... -72 В (FG-FOM-16OG-L) |
AC |
90 ... 260 В; 47 ... 63 Гц (FG-FOM-16OG-L/AC/DC) |
Споживана потужність |
не більше 30 Вт |
Робоче середовище і EMI/EMC |
EMI/EMC сумісність |
FCC Class A part 15B, EN55082-1, EN55022, CE, RoHS |
Діапазон робочих температур |
0 ... +60°C |
Вологість |
5 ... 90%, без утворення конденсату |
Масогабаритні характеристики |
Габарити (ШxВxГ) |
482x44,5x300 мм |
Маса |
3,5 кг |
|
|
|
