Керований оптичний мультиплексор FG-FOM16OG, AD
Особливості
- Економічно ефективне рішення
- 4/8/12/16 інтерфейсів E1 120 Ом
- 2 Giga Ethernet Combo full-duplex порти з обробкою VLAN з загальною швидкістю 2 Гбіт/с з підтримкою функцій LLCF і LLR
- Функциія Add/Drop для Е1 і GE-портів
- Функції RSTP/MSTP
- Вхід зовнішнього синхросигналу
- Канал службового зв'язку
- Сервісний USB-інтерфейс для збереження і завантаження налаштувань мультиплексора
- Управління CLI, Telnet, SNMP, Web
- 2 агрегатних SFP-інтерфейси
- Подвоєна смуга пропускання 2 Гбіт/с з резервуванням приорітетного трафіку
- 1+0, 1:1 резервування оптичного тракту із системою автоматичного гасіння лазера
Мультиплексори FlexGain FOM-16OG, AD і FlexGain FOM-16OG, AD/AC/DC призначені для передачі від 4 до 16 потоків Е1 і Ethernet-трафіку зі швидкістю до 1 Гбіт/с по одному або двох оптичних волокнах, або від 4 до 16 потоків Е1 і Ethernet-трафіку зі швидкістю до 2 Гбіт/с по двох оптичних волокнах у режимі "Точка-Точка".
Основною особливісю мультиплексорів FlexGain FOM-16OG, AD і FlexGain FOM-16OG, AD/AC/DC є висока швидкість передачі інформації в оптичному тракті, яка дозволяє передавати 2 канали Gigabit Ethernet одночасно. Це надає можливості для передачі фізично незалежних каналів Gigabit Ethernet для розділення трафіку цифрового телебачення та Інтернет, СОРМ або субаренди каналу зв'язку одночасно. При такій схемі включення у мультиплексорі задіяний механізм захисту 1:1, тобто при перериванні зв'язку по одному з оптичних трактів буде передаватися найбільш приорітетний трафік. Також мультиплексор підтримує функцію Add/Drop, яка дозволяє йому прцювати у схемах зв'язку "лінія" і "кільце" з виділенням/додаванням любої кількості доступних інтерфейсів E1 и GE. Для коректної роботи каналів Е1 у мультиплексорі FlexGain FOM16OG, AD передбачена можливість підключення сигналу зовнішньої синхронізації.
Для забезпечення гнучкості і найкращої економічної ефективності у FlexGain FOM16OG, AD і FlexGain FOM-16OG, AD/AC/DC застосовуються SFP-прийомо-передавачі, які дозволяють обирати той чи інший тип прийомо-передавача в залежності від довжини і стану оптичної лінії. Вбудований Ethernet-комутатор дозволяє обробляти VLAN-пакети з ознакою подвійного тегирування (Q in Q), підтримує IEEE 802. 1p і функцію MDIX для кожного Ethernet-порту.
Управління мультиплексорами FlexGain FOM-16OG, AD і FlexGain FOM-16OG, AD/AC/DC - здійснюється за допомогою CLI, Telnet, SNMP і Web-інтерфейсу. Для полегшення експлуатації створених на базі даного обладнання ліній зв'язку у мультиплексорах реалізований канал службового зв'язку (EOW).
Мультиплексори виробляються у конструктиві MiniRack заввишки 1U, FlexGain FOM-16OG, AD використовує живлення від джерела постійного струму з напругою -36..-72 В, мультиплексор FlexGain FOM-16OG, AD/AC/DC має універсальне живлення -36..-72 В/~90..~260 В, 47..63 Гц.
Схеми застосування

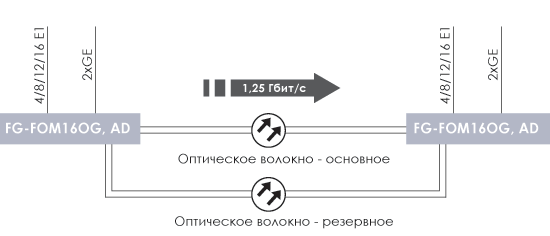

"Точка-Точка" з резервуванням оптичного тракту (1+1)

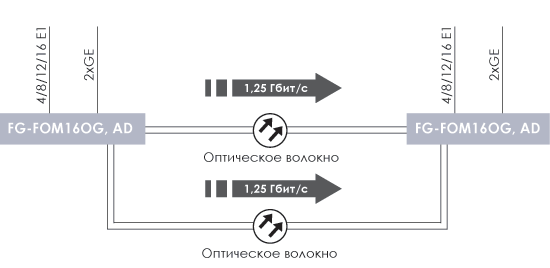

"Точка-Точка" з подвоєнням смуги пропускання оптичного тракту (1:1)
"Линия"

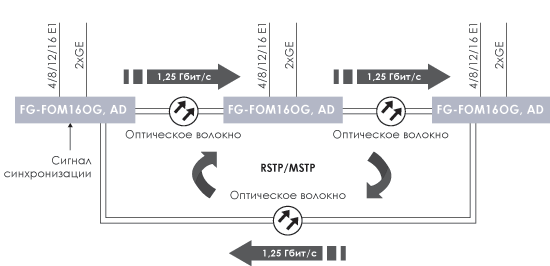

"Плоске кільце" (для Е1 передбачено прописування резервного шляху і переключення впродовж 50 мс, Ethernet - MSTP/RSTP)
Технічні характеристики
Інтерфейс E1 |
Швидкість |
2,048 Мбіт/с ± 50 ppm |
Лінійний код |
HDB3 |
Маска |
згідно з ITU-T G.703 |
Хвильовий опір |
120 Oм |
Джиттер |
згідно з ITU-T G.823 |
Роз'єм інтерфейсу E1 |
RJ-45 (120 Oм) |
Інтерфейс Ethernet |
Пропускна здатність |
2x1 Гбіт/с |
Розмір таблиці MAC-адрес |
8 К |
Підтримувані протоколи |
IEEE 802.3, IEEE 802.3u, IEEE 802.3x |
Кількість VLAN |
4096 |
Тип VLAN |
IEEE 802.1q Port-based, Q in Q |
Ethernet QoS |
IEEE 802.1p, DSCP, Bandwidth Control |
Джерело живлення |
DC |
-36 ... -72 В (FG-FOM-16OG, AD) |
AC |
90 ... 260 В; 47 ... 63 Гц (FG-FOM-16OG, AD/AC/DC) |
Споживана потужність |
не більше 30 Вт |
Робоче средовище і EMI/EMC |
EMI/EMC сумісність |
FCC Class A part 15B, EN55082-1, EN55022, CE, RoHS |
Діапазон робочих температур |
0 ... +60°C |
Вологість |
5 ... 90%, без утворення конденсату |
Масогабаритні характеристики |
Габарити (ШxВxГ) |
482x44,5x300 мм |
Маса |
3,5 кг |
Інформація для замовлення
FG-FOM4E-RM-4E1 |
Модуль розширення 4E1 для мультиплексорів FG-FOM4E-RM, V1 і FG-FOM-16OG,AD |
FG-FOM-16OG, AD |
Оптичний мультиплексор для передачі двох інтерфейсів GE і 4 потоків Е1, розширення до 16 модулями FG-FOM4E-RM-4E1. Два оптичних інтерфейси з підтримкою функції add/drop. Конструктив minirack 1U 19”. Живлення -48В .. -72В. Модулі SFP до комплекту не входять |
FG-FOM-16OG, AD/AC/DC |
Оптичний мультиплексор для передачі двох інтерфейсів GE і 4 потоків Е1, розширення до 16 модулями FG-FOM4E-RM-4E1. Два оптичних інтерфейси з підтримкою функції add/drop. Конструктив minirack 1U 19”. Живлення AC/DC. Модулі SFP до комплекту не входять |
|
|
|
