FlexGain VoIP шлюзы и конверторы интерфейсов / Конвертеры интерфейсов и шлюзы серии FlexGain Access

FlexGain Access TDMoIP-SR

FG-TDMoIP-SR

Особенности:

  • Передача до четырех потоков Е1 через IP-сети
  • Соединения "точка-точка" и "точка-многоточка"
  • Возможность передачи неструктурированного, структурированного или неполного потока Е1
  • Передача Ethernet-трафика
  • Встроенный switch с четырьмя портами 10/100BaseT
  • 4 "транстпортных" асинхронных порта RS232 с максимальной скоростью передачи до 57600 кбит/с
  • Cетевой интерфейс 10/100BaseT
  • Локальное управление через VT100
  • Удаленное управление через Telnet, HTTP или по протоколу SNMP

Оборудование FG-ACE-TDMoIP-SR-1/2/4E1 предназначено для передачи до четырех потоков Е1 и RS232, используя в качестве транспортной среды высокоскоростные сети с пакетной коммутацией. Оборудование имеет конструктивное исполнение в виде модуля для установки в универсальную кассету (SubRack). При необходимости установки одного модуля в 19" стойку используется универсальный конструктив FG-MRL-xxx, для настольного варианта используется модуль FG-LIT. Оборудование FG-ACE-TDMoIP-SR-1/2/4E1 может работать как в кассетах FG-R-PCM/W, так и в модернизированных кассетах FG-R-PCM/W-E. В последнем случае модуль имеет возможность подключения сетевого интерфейса к коммутатору FG-21SWU через Ethernet-шину, интегрированную в кросс-плату кассеты.

Ниже приведены значения основных параметров для оборудования FG-ACE-TDMoIP-SR-1/2/4E1 для каждого потока Е1.

Размер буфера приходящих пакетов для каждого порта Е1

512 мс

Размер пакета (байт)

nx48, n=1 ... 30

Требования на джиттер и вандер восстановленного синхросигнала

в соответствии со стандартом ETSI EN300 462-5 для SDH-систем

Требуемая ширина полосы для одного потока Е1

пакет 48 байт
пакет 1440 байт

4096 кбит/с
2127 кбит/с

Время задержки пакета оборудованием FG-TDMoIP

пакет 48 байт
пакет 1440 байт

192 мкс
5600 мкс

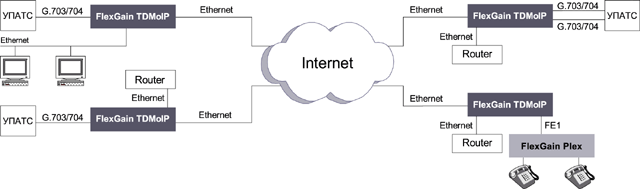

Схемы применения

Схемы применения FG-TDMoIP-SR

Технические характеристики

Сетевые интерфейсы

Интерфейс

10/100BaseT

Стандарты

IEEE 802.3 10BaseT, IEEE 802.3u 100BaseTX

Тип/скорость передачи

автоопределение 10/100 Мбит/с, автоопределение кабеля, full-duplex, half-duplex

Количество интерфейсов

до 4

Тип разъема

RJ-45

Пользовательские интерфейсы

Интерфейсы Е1

Стандарты

ETS 300 166, ETSI TS 101 135, ITU-T Rec. G.703, G.704, G.706, G.711, G.732, G.755, G.796, G.823, G.824, I.431

Количество интерфейсов

до 4

Скорость передачи

2,048 Мбит/с

Импеданс

120/75 Ом

Тип разъема

RJ-45

Линейное кодирование

HDB3

Фреймирование

Unframed, CAS, CCS, CRC4

Интерфейсы Ethernet

Стандарты

IEEE 802.3 10BaseT, IEEE 802.3u 100BaseTX, IEEE 802.1p VLAN, IEEE 802.1q QoS, IEEE 1P/Q Tagged VLAN, IEEE 802.1D Spanning tree

Количество интерфейсов

до 3

Тип/скорость передачи

автоопределение 10/100 Мбит/с, автоопределение кабеля, full-duplex, half-duplex

Тип разъема

RJ-45

Количество VLAN

макс. 512

Асинхронные интерфейсы

Стандарт

EIA-232, V.24

Количество интерфейсов

4

Скорость передачи

1200, 2400, 4800, 9600, 19200, 38400, 57600 кбит/с

Тип разъема

DB-15

Синхронизация

Источники синхросигнала

внутренний, выделенный из Е1, восстановленный, внешний

Управление

Локальное управление

VT100

Удаленное управление

Telnet, HTTP, SNMP

Питание

Напряжение питания

-36 … -72 В

Потребляемая мощность

< 12 Вт

Климатические условия

Хранение

-25 … +55°С

Транспортировка

-40 … +70°С

Эксплуатация

-5 … +45°С
