FlexGain Оборудование временного разделения каналов / TDM мультиплексоры

Компактный мультиплексор FlexGain Plex

Компактный мультиплексор FlexGain Plex

Особенности:

  • Сменные аналоговые интерфейсы (до двух плат по 4 канала FXS/FXO )
  • Цифровой интерфейс V.35 интегрирован на основную плату
  • Возможность установки интерфейсов разных типов в один мультиплексор:
    • FXO для подключения к АТС (станционное окончание);
    • FXS для подключения телефона и других аналоговых абонентских устройств (абонентское окончание);
    • Е&М для подключения 2/4-проводных каналов ТЧ (сигнализация Е&М - опционально);
    • дополнительный интерфейс Е1.
  • Возможность установки во все конструктивы платформы FlexGain
  • Возможность установки в герметичный корпус (на заказ)
  • Вывод аналоговых каналов на заднюю (на заказ) и переднюю панели
  • Визуальная сигнализация на передней панели
  • Возможность соединения двух FlexGain Plex на расстоянии до 2 км без дополнительного линейного оборудования
  • Простая система команд
  • Локальное (VT100) или дистанционное (SNMP или Telnet) управление
  • Возможность обновления ПО ("flash-память")
  • Совместимость с цифровыми АТС SI2000, DEFINITY, MD-110 и др. по сигнализации CAS
  • Интерфейс Ethernet для управления
  • Кросс-коннект

Компактный мультиплексор FlexGain Plex предназначен для выделения аналоговых окончаний (FXO, FXS и ТЧ) и канала передачи данных (V.35) из потока Е1.

Мультиплексор расширяет возможности универсальной платформы FlexGain, обеспечивая преобразование агрегатных потоков 2 Мбит/с (Е1 или FE1) в низкоскоростные пользовательские интерфейсы.

FlexGain Plex оптимизирован для таких приложений, как: подключение бизнес-абонентов к интегрированным сетям, телефонизация и подключение к сетям передачи данных технологических объектов, организация связи вдоль трубопроводов, шоссейных, железных дорог и т.п.

Мультиплексор FlexGain Plex взаимодействует с другим оборудованием с применением сигнализации типа CAS (Channel Associated Signalling), позволяющей провести адаптацию под различные задачи. Например, модули FlexGain Plex могут непосредственно (без конвертеров сигнализации) соединяться с мультиплексорами временного разделения или телефонными станциями различных производителей. Мультиплексор имеет сменные аналоговые интерфейсы FXO, FXS, ТЧ с сигнализацией Е&М (4 интерфейса на плате), которые могут устанавливаться на базовую плату, имеющую интерфейсы G.703 и V.35. Возможны комбинации интерфейсных модулей. Если сменные интерфейсы не установлены, FlexGain Plex работает как интерфейс-конвертер Е1 в V.35 и наоборот. Цифровой интерфейс V.35 имеет кратные 64 кбит/с скорости.

FlexGain Plex выполняется в виде платы для установки в универсальную кассету FlexGain или в виде отдельного модуля типа MiniRack для установки в 19" стойку.

Мультиплексор FlexGain Plex реализован на больших интегральных схемах с гибкой архитектурой (ПЛИС), что позволяет добиться высокой надежности при минимальных габаритах и стоимости.

Схемы применения:

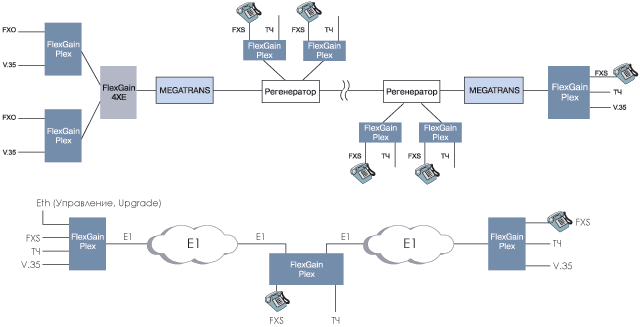

Организация технологической связи на ведомственной сети

Схемы применения FlexGain Plex

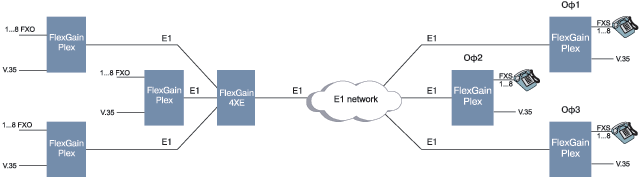

Организация связи с удаленными офисами

Схемы применения FlexGain Plex

Технические характеристики :


Интерфейс Е1

Соответствие стандартам ITU-T рекомендации G.703, G.704

Номинальная скорость Е1

2048 кбит/с

Импеданс в линии

120 Ом

Тип разъема

RJ-45

Кодирование сигнала в линии

HDB3

Номинальный выходной уровень

±З В

Дрожание фазы

в соответствии с ITU-T G .823

Уровень входного сигнала

0 ... -46 дБ


Интерфейс V.35

Соответствие стандартам

ITU-T рекомендации V.24, V.11, V.35

Скорость

64 ... 2048 кбит/с

Тип разъема

DB-25


Синхронизация

Источник

внешний, от интерфейса Е1 внутренний

Выбор источника

автоматически по программируемым приоритетам


Диагностика

Платы

автоматическая после включения питания

Интерфейсов и внешних соединений

ручная посредством установки шлейфов

Измерение коэффициента ошибок

G.826


Управление

RS232, Telet, SNMP (опция)


Питание

Напряжение питания

40 ... 72 В ~220 В через адаптер

Потребляемая мощность

< 15 Вт


Габариты (ШхВхГ)

Модуль в 19" стойку

483х230х43,5 мм

Модуль в кассету FlexGain

30х233х220 мм

Настольный модуль

307х288х56 мм (без установочных ножек)


Условия эксплуатации

Температура

0 ... 40°С

Влажность

5 ... 95%
