Крос-конектор FlexGain 4XE
Особливості
- Крос-конект чотирьох потоків Е1 (2048 кбіт/с)
- Додатковий порт RS232/RS485 для дистанційного конфігурування віддаленого обладнання
- Можливість побудови розподільчої системи керування
- Автоматичний вибір джерела синхронізації з трьома рівнями приорітету
- Керування: VT100, SNMP
- Візуальна індикація на передній панелі, самодіагностика при включенні
- Журнал подій (енергонезалежний), інтегровані системні години реального часу
- "Прозорий" конект портів Е1 (РО-Р1) при пропадінні живлення
Система крос-конекту FlexGain 4XE дозволяє оператору виділяти окремі довільні тайм-слоти, ділити потік Е1 на декілька потоків, организовувати асинхронний порт RS232 для дистанційного моніторингу керування любих пристроїв через мережу E1.
Схема застосування

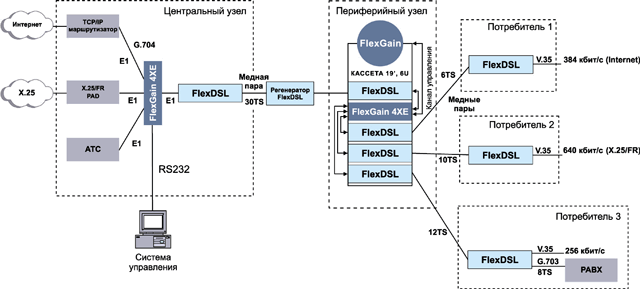

Побудова накладеної мережі із застосуванням FlexGain 4XE
Технічні характеристики
|
| Інтерфейс Е1 |
|
| Відповідність стандартам |
ITU-T рекомендації G.703, G.704 |
Номінальна швидкість Е1 |
2048 кбіт/с |
Хвильовий опір |
120 Ом, симетричний |
Тип роз'єму |
RJ-45 |
Кодування сигналу в лінії |
HDB3 |
Номінальний вихідний рівень |
±З В |
Тремтіння фази |
згідно з ITU-T G.823 |
Роіень вхідного сигналу |
0 ... -46 дБ |
|
Крос-конект |
|
Режим |
двонаправлений |
Можливості |
повнодоступна карта крос-конекту |
|
Синхронізація |
|
Джерело |
зовнішнє, від любого інтерфейсу Е1, внутрішнє |
Вибір джерела |
автоматично за програмованими приорітетами |
|
Діагностика |
|
Плати |
автоматична після включення живлення і по команді оператора |
Інтерфейсів і зовнішніх з'єднань |
ручна за допомогою установки шлейфів |
Вимірювання коефіцієнту помилок |
G.826 |
|
Керування |
|
По інтерфейсу RS232/RS485 |
на швидкості 9600 біт/с через термінал VT100 |
SNMP |
через модуль CMU/TCU і програму FlexGain View |
|
Канал дистанційного конфігурування |
|
Асинхронний порт RS232 з упаковкою в TS або національні біти |
|
Живлення |
|
|
Напруга живлення |
-38 ... 72 В ~220 В через адаптер |
Споживана потужність |
<5,5 Вт |
|
Габарити (ШхВхГ) |
|
|
Модуль в 19" стійку |
483х230х43,5 мм |
Модуль в касету FlexGain |
233х220х30 мм |
Настільний модуль |
240х230х43 мм (без встановлювальних ніжок) |
|
Умови експлуатації |
|
|
Температура |
0 ... 40°С |
Вологість |
5 ... 90% |
|
Інформація для замовлення
|
| FG-4XE-MR-NG |
Модуль крос-комутації, MiniRack, 4*E1 120 Ом, виход сигналу синхронізації (G.703.10), CRC-4, PCM 30/31, CAS, у комплекті з кабелями G.703 і кабелем живлення |
|
| FG-4XE-SR-NG |
Модуль крос-комутації, SubRack, 4*E1 120 Ом, вихід сигналу синхронізації (G.703.10), CRC-4, PCM 30/31, CAS, у комплекті з кабелями G.703 |
|
| FG-4XE-SA-NG |
Модуль крос-комутації, Stand Alone, 4*E1 120 Ом, вихід сигналу синхронізації (G.703.10), CRC-4, PCM 30/31, CAS, у комплекті з кабелями G.703 і адаптером живлення (220 VAC/48 VDC) |
|
