Мультиплексор мультисервисного абонентского доступа DLC-1100E

Система абонентского доступа с интеграцией узко- и широкополосных услуг DLC-1100E

Техническое описание мультиплексора абонентского выноса DLC 1100E

DLC-1100E

Особенности:

  • Работа со всеми типами аналоговых и цифровых (по цифровому стыку V5.2) АТС
  • Работа с динамической концентрацией абонентских каналов
  • Универсальный конструктив и универсальные модули группового обслуживания
  • Гибкая конфигурация топологии сети
  • Гибкое конфигурирование позволяет избежать ошибок прогнозирования развития сети
  • Широкий набор аналоговых и цифровых интерфейсов
  • Простота в управлении не требует специального обучения эксплуатирующего систему персонала
  • Быстрый ввод в эксплуатацию и "горячее" наращивание системы

Система абонентского доступа с интеграцией узко- и широкополосных услуг DLC-1100E имеет универсальную архитектуру ATM/IP/TDM и позволяет предоставлять помимо традиционных услуг передачи речи и данных, передовые широкополосные услуги связи, основанные на технологиях xDSL, Ethernet, VoIP. DLC-1100E это идеальное решение готовое оказывать весь спектр широкополосных услуг, защищающее капиталовложения операторов и обеспечивающее надежный источник прибыли.

При быстром росте числа разнообразных услуг традиционно разделенный доступ к услугам речи и данных больше не удовлетворяет операторов. Принимая решение устанавливать на свою сеть ту или иную систему абонентского доступа, операторы хотят получить систему, одновременно предназначенную для предоставления традиционных услуг передачи голоса и данных и для предоставления широкополосных услуг основанных на технологиях ATM, IP, TDM, VoIP, а также остаться независимыми от конкретного поставщика оборудования.

Система DLC-1100E отвечает требованиям развития технологий доступа, нуждам операторов и абонентов. DLC-1100Е построено по принципу "все в одном и одно для любого уровня сетей абонентского доступа" и не навязывает оператору ситуацию принятого раз и навсегда решения.

DLC-1100Е поддерживает большой набор узко- и широкополосных услуг. Гибкость и универсальность компонентов системы DLC-1100Е позволяют использовать одни и те же узлы DLC-1100E, как интегрированные шлюзы доступа LET на стороне сети и как интегрированные узлы абонентского доступа RST.

Интеграция все в одном

Единая система абонентского доступа предоставляет интерфейсы узко- и широкополосных услуг POTS, ISDN, E&M, V.35, V.24, Voice Frequency, канал ТЧ, выделенные линии, ADSL, SHDSL, Ethernet. Все интерфейсные модули используют общую систему шин и совместимы по разъемам.

Мультипротокольная система передачи между узлами

Благодаря разнообразным технологиям связи между узлами системы DLC-1100E в качестве транспортных решений можно использовать арендованные каналы E1 G.703, SDH и PDH оптические сети, РРЛ, медные кабели, темную оптику, используя встраиваемые в систему PDH или SDH оптические приемопередатчики. При построении сетей абонентского доступа на базе системы DLC-1100E можно использовать следующие топологии сети: "точка-точка", "звезда", "линия", "дерево", "VP Ring". Самовосстанавливающиеся кольцо и схема резервирования 1+1 в некольцевых топологиях обеспечивают защиту каналов передачи и предотвращают перерывы в предоставлении услуг связи.

Мультипротокольный шлюз подключения к опорной сети

При подключении к опорной сети системой DLC-1100E используются следующие протоколы:

  • для обеспечения предоставления голосовых услуг (аналоговые абонентские двухпроводные линии с сигнализацией по шлейфу, цифровые интерфейсы E1 G.703 с сигнализациями PRI и V5.2);
  • для обеспечения предоставления цифровых услуг возможны к применению различные TDM-, ATM- и Ehernet-интерфейсы.

Конструктивы для установки в помещениях и на открытом воздухе

Конструктивы DLC-1100Е

Система DLC-1100E выполнена в компактном 19" конструктиве DLC-CBA предназначенном для установки в телекоммуникационные шкафы и стойки. На базе этого конструктива можно конструировать сети абонентского доступа различной емкости (от самой малой 120 абонентов до 4000 абонентов) со встроенными мощными функциями тестирования и мониторинга параметров абонентских линий, окружающей среды и источника питания. Оборудование системы DLC-1100E отличается высокой модульностью и гибкостью конфигурации в соответствии с требованиями заказчика. Станционные и абонентские узлы системы имеют общие шасси (кассеты) и общие модули группового обслуживания абонентов, что облегчает проектирование системы.

При необходимости установки DLC-1100E на улице, система DLC-1100E имеет компактный уличный вандало-защищенный конструктив, укомплектованный резервированным гарантированным источником питания, аккумуляторным отсеком, кондиционером, теном, кабельным вводом, термопарами, блоком предохранителей и аварийной сигнализации, оптическим кроссом, электрическим кроссом с грозоразрядниками.

Система управления

По выбору заказчика системой DLC-1100E можно управлять, используя либо стандартный VT100 терминал, либо программу NMS управления DLC-View, которая обеспечивает наглядное управление топологией, аварийной сигнализацией, обладает богатыми функциями статистики и мониторинга.

Применения для различных приложений

Благодаря возможности конфигурирования в точном соответствии с реальной необходимостью, система DLC-1100E используется в самых различных условиях удовлетворяя требованиям непрерывного роста сети оператора и потребностей абонентов.

Новые услуги в сетях абонентского доступа

Путем добавления новых услуг выделенной линии, доступа xDSL и Ethernet на сети, в которой до этого предоставлялись только услуги передачи речи, оператор может плавно преобразовать узкополосную сеть доступа в широкополосную, при этом получать прибыль от предыдущих капиталовложений.

Простой переход к FTTC/FTTB

Система DLC-1100E позволяет легко избавиться от ограничений инфраструктуры, основанной на использовании медного кабеля, и построить оптическую сеть доступа в короткие сроки и с минимальными затратами благодаря встроенным оптическим приемопередатчикам.

Схемы применения:

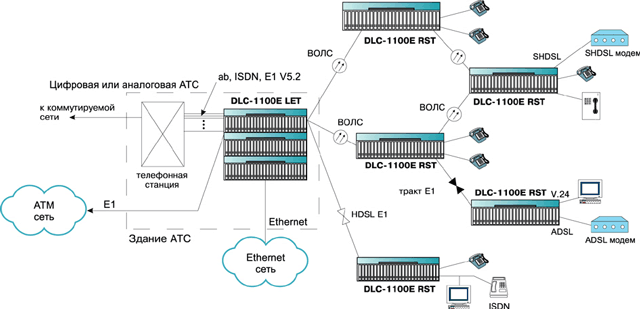

Гибкость и универсальность компонентов системы DLC-1100E

Гибкость и универсальность компонентов системы DLC-1100E

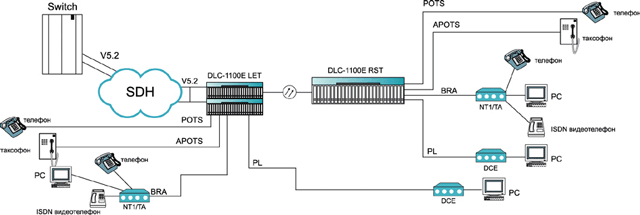

Система узкополосного доступа с использованием цифрового интерфейса V5.2 для предоставления услуг телефонии и базового доступа ISDN

DLC-1100E с использованием цифрового интерфейса V5.2

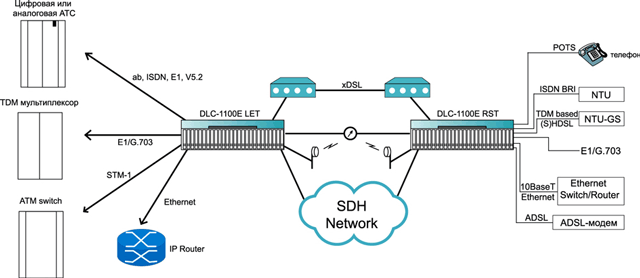

Схема построения системы, с подключением к оборудованию ATM при помощи интерфейсов E1 IMA, STM-1 (для предоставления услуг широкополосного доступа)

DLC-1100E с подключением к оборудованию ATM

Технические характеристики


Станционный интерфейс


Входной импеданс

600 Ом

Входной уровень сигнала

+5 дБм (max)

Чувствительность детектора звонка

20 В, 20 ... 55 Гц

Частота метрического сигнала

12 кГц, 16 кГц±100 Гц

Функция смены полярности

есть


Абонентский интерфейс


Входной импеданс

600 Ом

Входной уровень сигнала

+5 дБм (max)

Постоянный ток шлейфа

30 мА

Постоянное напряжение

44 В

Сопротивление шлейфа

1800 Ом (25 мА)/1930 Ом (23 мА)

Определение поднятой трубки

<2,0 кОм

Определение опущенной трубки

>9,0 кОм

Набор номера

Pulse, DTMF

Напряжение звонка

60, 65, 85, 95 В (програм.)

Частота звонка

16 ... 50 Гц (програм.)


Аналоговый интерфейс


Импеданс

600, 900 Ом

Ослабление сигнала

2 ±0,5 дБ

Отраженный сигнал

CCIT G.122
2 пров. RL>20 дБ 0,3 ... 3,4 кГц
4 пров. RL>28 дБ 0,3 ... 3,4 кГц

Полоса пропускания

300 Гц-3,4 кГц (+0,5 ... 1,0 дБ)

Шум в канале

-65 dBOp G.712
200 pWp G.123

Перекрестные помехи

-67 дБм

Продольный баланс

CCIT G.117&O.121


Цифровой интерфейс


Модуль синхронной передачи данных

n*64 (n=1 ... 32)

V.35

1 интерфейс

Модуль интерфейса Ethernet

n*64 (n=1 ... 124)

10/100 BaseT

2 интерфейса

Модуль каналов ISDN

144 кбит/с

ISDN "U"

6 интерфейсов


Линейный тракт


E1 2,048 Мбит/с

±50 ppm HDB3

Оптический 49,152 Мбит/с

±50 ppm NRZI

STM -1 155 Мбит/с

±30 ppm NRZI


Широкополосный доступ


ATMU-STM-1

155,52 Мбит/с, UNI 3.1, 4.0

ATMU-IMA-4

4х2048 кбит/с, ATM Forum v1.0, 1.1

ATMU-LAN

10/100BaseT, IEEE 802.3


Модемные модули


ATU-C

в соответствии с ITU-T G.992.1, ITU-T G.992.2

STU-C

в соответствии ITU-T G.991.2


Питание


DC

-42 ... –63 В

AC

200 В 50/60 Гц через конвертер


Габариты (ШхВхГ)

485х178х254 мм


Масса

9 кг
